18/01/2011

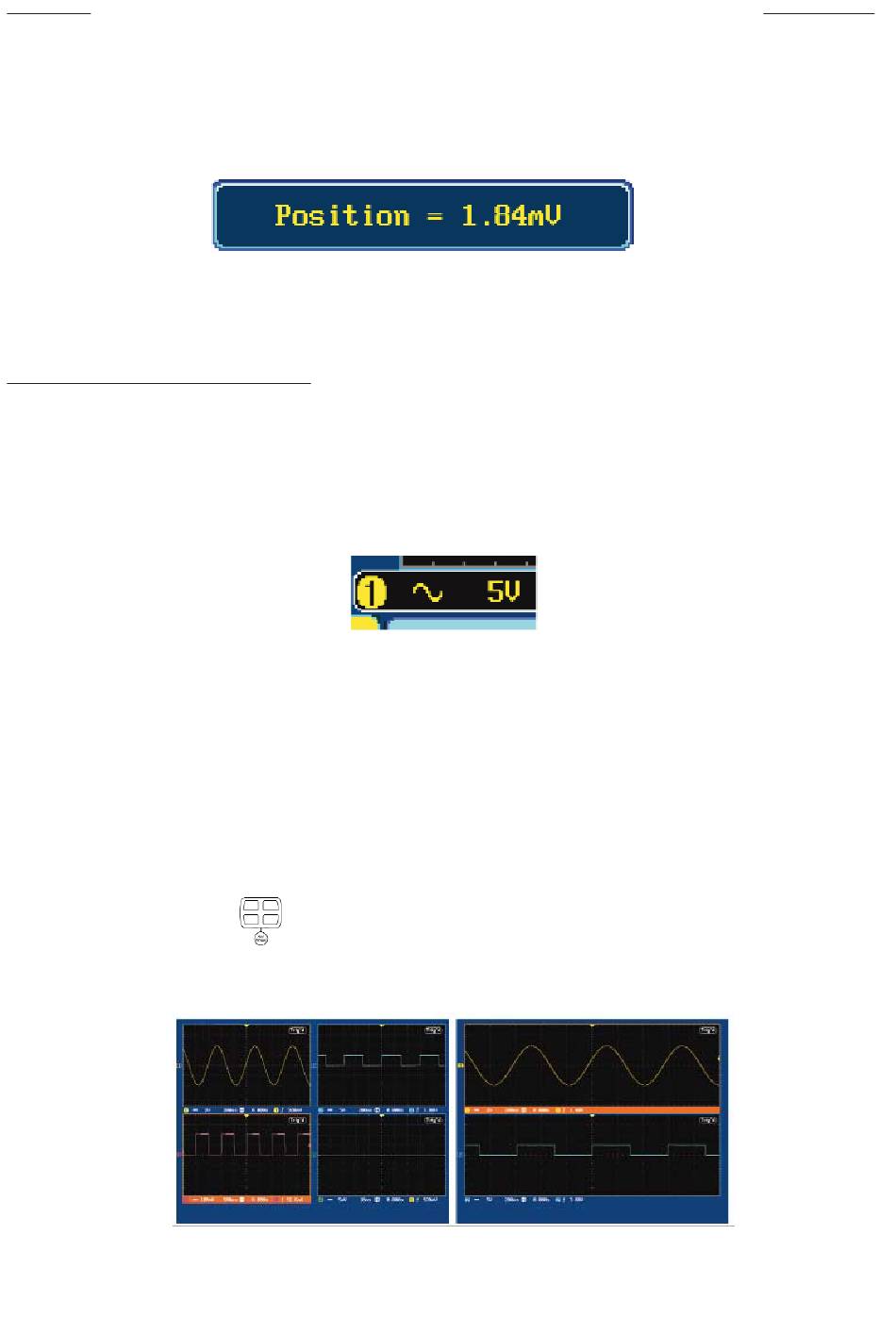

5-1-6) Position / Echelle verticale
Le potentiomètre "Position" permet de déplacer la forme d'onde de haut en bas et inverse-
ment. lorsque la forme d'onde se déplace, la position verticale du curseur de position appa-
raît à l'écran.
La forme d'onde peut être déplacée verticalement à la fois dans le mode Run et dans le
mode Stop.
Sélectionner l'échelle verticale :
Pour sélectionner l'échelle verticale, utiliser le potentiomètre VOLTS/DIV vers la gauche
(bas) ou la droite (haut). Gamme : 2 mV/div à 1 V/div (50 Ω, 75 Ω), 2 mV/div à 5 V/div
(1 MΩ) (incréments 1, 2, 5).
L'indicateur de l'échelle verticale change en fonction de la voie active et est situé en haut de
l'écran :
5-1-7) Mode séparation de la fenêtre d'affichage
Ce mode est utilisé pour afficher et déclencher chaque voie active indépendemment. Ce
mode est particulièrement utile pour des comparaisons de signaux. Les formes d'ondes de
référence peuvent également être utilisées dans ce mode. Toutes les fonctions peuvent être
utilisées avec le mode de séparation de fenêtre (Math, XY, Zoom).
- Activer les voies que vous souhaitez utiliser dans le mode séparation de fenêtres
- Appuyer sur la touche
- Le mode séparation de fenêtres apparaît. Le nombre de fenêtre dépend du nombre de
voies actives.
pour entrer dans le mode
4 voies actives
2 voies actives
Série FI 36000
