Shark Wash Zoom Two
Câbles DMX
Pour une connexion DMX fiable, vous devez utiliser des câbles blindés à paires torsadées, dotés de
connecteurs XLR à 3 broches. Vous pouvez vous procurer des câbles DMX directement auprès de votre
distributeur Highlite International, ou fabriquer vos propres câbles.
Si vous utilisez des câbles audio XLR à 3 broches pour la transmission des données DMX, cela peut
entraîner une dégradation du signal et un fonctionnement imprévisible du réseau DMX.

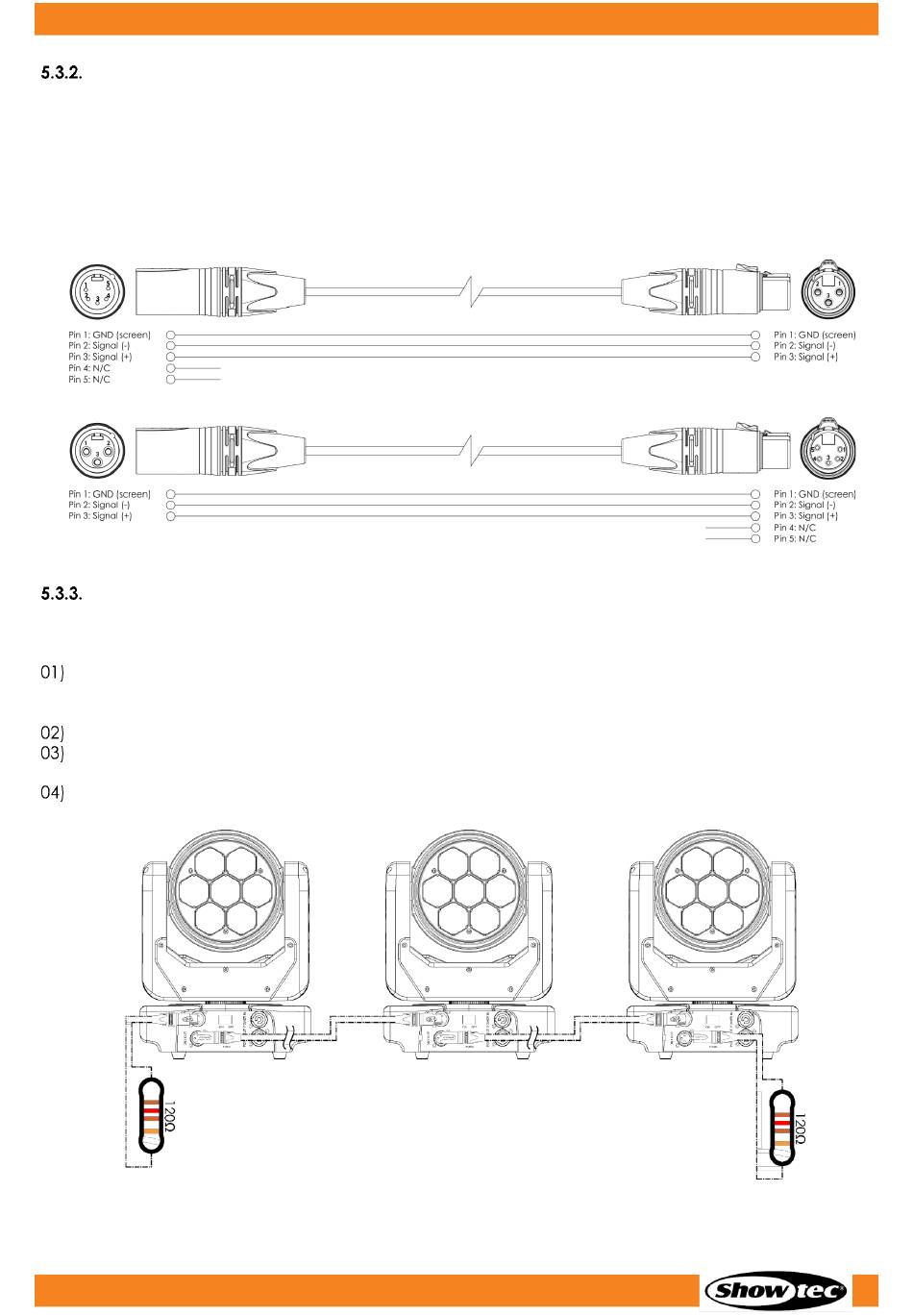

Lorsque vous fabriquez vos propres câbles DMX, veillez à connecter correctement les broches et les fils
comme indiqué sur la Fig. 11.
Configuration Maître/Esclave
La lyre Shark Wash Zoom Two est compatible avec le mode de contrôle maître/esclave. Pour connecter
plusieurs appareils en configuration maître/esclave, suivez les étapes ci-dessous :
Reliez le connecteur de sortie DMX du premier appareil au connecteur d'entrée DMX du deuxième
appareil à l'aide d'un câble DMX à 3 broches. Dans cette configuration, le rôle d'appareil maître
sera automatiquement attribué au premier appareil connecté.
Répétez l'étape 1 pour connecter tous les appareils comme indiqué sur la Fig. 12.
Configurez tous les autres appareils de votre installation en tant qu'appareils esclaves. Reportez-vous
au chapitre 6.6.3 Mode d'exécution, page 23 pour plus d'informations.
Branchez un terminateur DMX (résistance de 120 Ω) sur le connecteur de sortie DMX du dernier
appareil de l'installation.
Code produit : 45031
17
Fig. 11
Fig. 12
