Installation de la carte mère

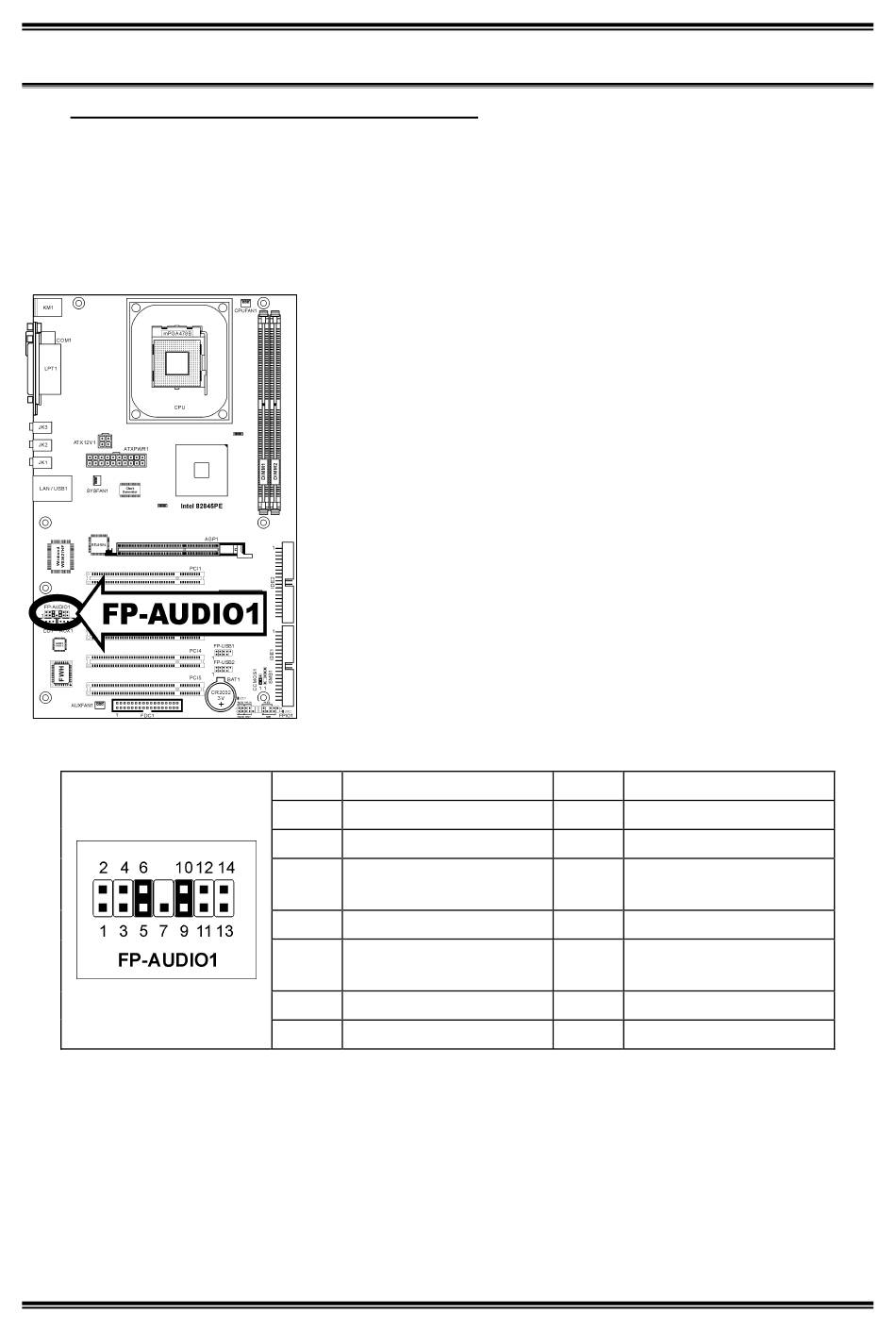

(4). Directeur de connexion audio du panneau avant
Ce directeur offre une connexion au connecteur audio sur le panneau avant.
•
Pour utiliser le connecteur audio sur le panneau avant, enlevez tous les cavaliers sur ce directeur,
puis connectez le panneau avant avec le câble d'extension venant avec le châssis.
•
Pour utiliser le connecteur audio sur le panneau arrière, déconnectez le câble d'extension et fixez
les cavaliers sur la broche 5-6 et la broche 9-10 (valeur par défaut).
Broche
Répartition de Broche
1
Micro audio
3
Bias de micro audio
Chaîne droite de sortie
5
HP
7
X
Chaîne gauche de sortie
9
HP
11
Terre
13
VCC
Broche
Répartition de Broche
2
Terre
4
VCC
Retour de chaîne drotie
6
de sortie HP
8
NC
Retour de chaîne gauche
10
de sortie HP
12
S/PDIF DEDANS
14
S/PDIF DEHORS
Manuel de l'utilisateur
2-7
