4.5. Intégration de la serrure

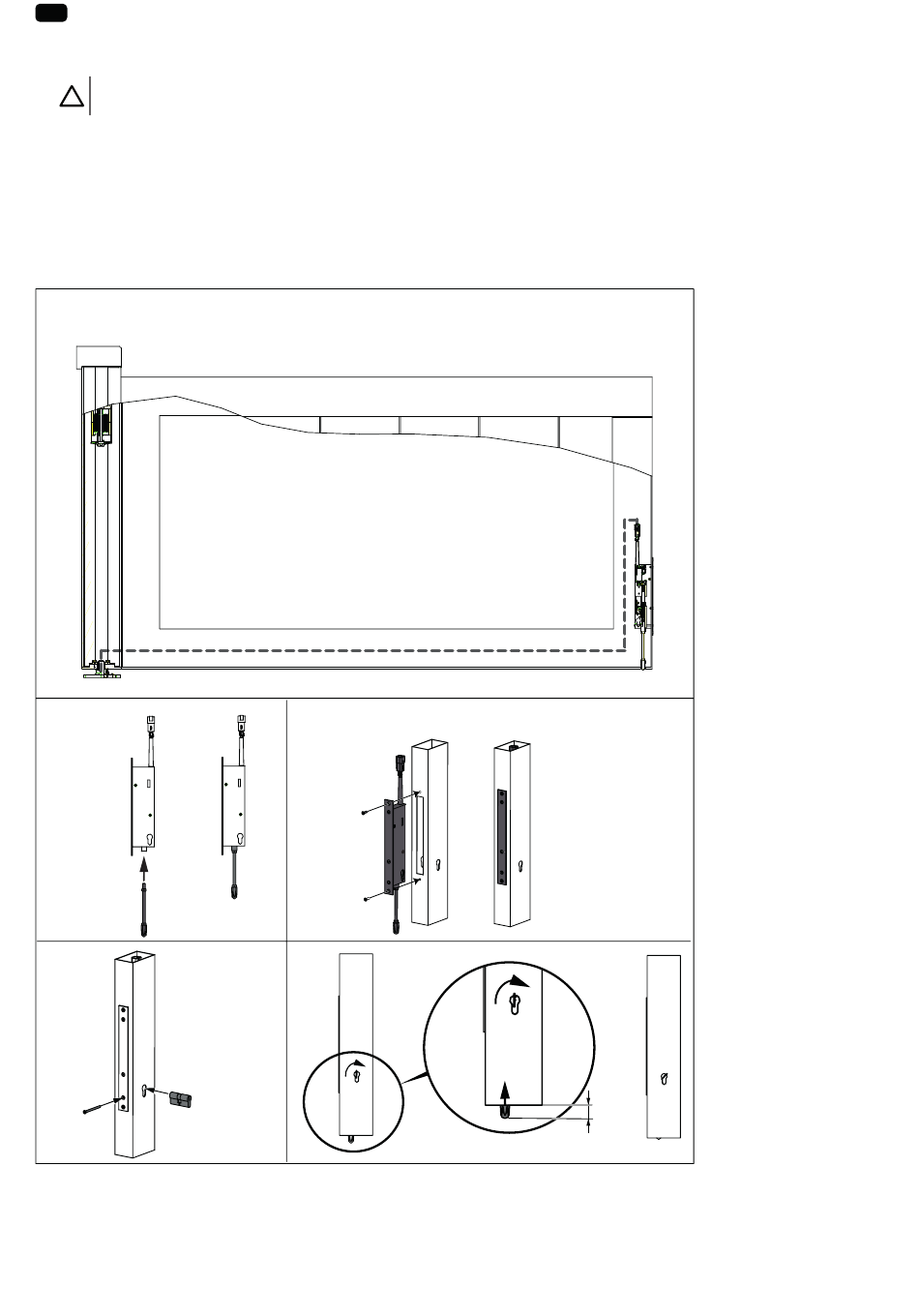

1) Insérer le faisceau de câble dans la structure du vantail.
Attention
Lors de cette opération, prenez garde à ne pas détériorer les câbles électriques, notamment sur les parties saillantes de la structure aluminium.
2) Assembler la tige filetée sur la serrure et le pêne avec verrouillage par contre écrou.
3) Si le faisceau de câble et la serrure se déconnectent, vérifier que le joint d'étanchéité du connecteur soit bien mis en place et reconnecter les (vous
devez entendre le clic de verrouillage lors de la reconnexion).
4) Insérer la serrure dans le profilé et la fixer avec 2 vis.
5) Monter le cylindre de serrure et le fixer à l'aide de la vis traversante.
6) Tourner la clé pour vérifier le montage correct de la serrure. Le pêne doit remonter en position haute et rester en position stable.
7) Immobiliser le pêne dans cette position et enlever les clés pour éviter des détériorations pendant le transport.
1)
2)
5)
12
4)
6)
21 ± 1 mm
