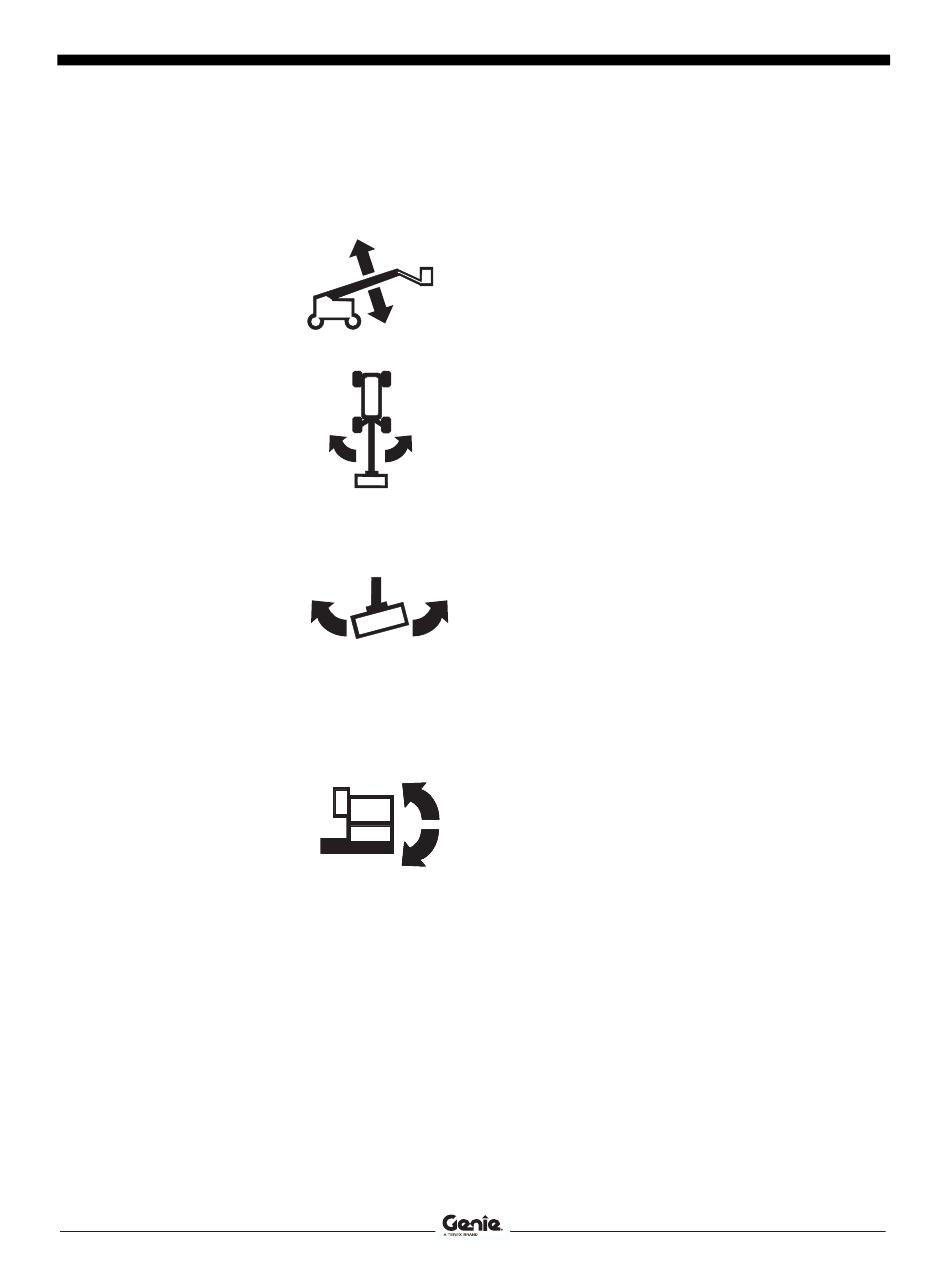

26 Manette de contrôle bidirectionnelle à action
proportionnelle pour fonctions de
montée/descente de la flèche et de rotation à
gauche/droite de la tourelle
Pousser la manette de
contrôle vers le haut pour
relever la flèche. Pousser
la manette de contrôle
vers le bas pour abaisser
la flèche.
Pousser la manette de
contrôle vers la gauche
pour faire pivoter la
tourelle vers la gauche.
Pousser la manette de
contrôle vers la droite
pour faire pivoter la
tourelle vers la droite.
27 Interrupteur de rotation de la nacelle
Pousser l'interrupteur de
rotation de la nacelle vers la
gauche pour faire pivoter la
nacelle vers la gauche.
Pousser l'interrupteur de
rotation de la nacelle vers la
droite pour faire pivoter la
nacelle vers la droite.
28 Interrupteur de mise à niveau de la nacelle
Pousser l'interrupteur de
mise à niveau de la nacelle
vers le haut pour relever la
nacelle. Pousser
l'interrupteur de mise à
niveau de la nacelle vers le
bas pour abaisser la
nacelle.
