Première édition • Deuxième impression
Commandes
23
22
21

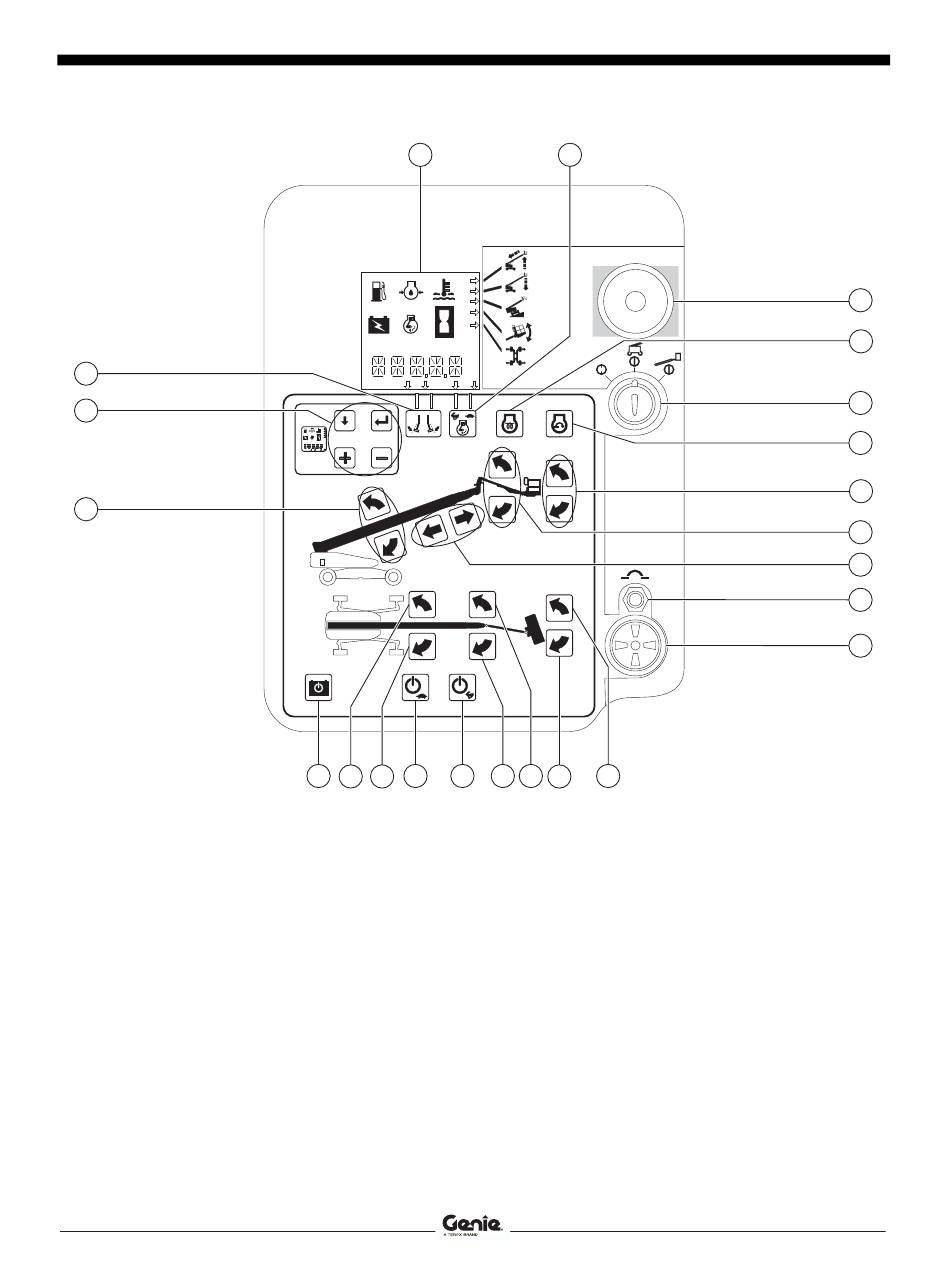

Panneau de commandes au sol
1
Écran à cristaux liquides
2
Sélecteur de régime moteur
3
Bouton rouge d'arrêt d'urgence
4
Bouton de préchauffage
5
Interrupteur à clé à 3 positions
(arrêt/sol/nacelle)
6
Bouton de démarrage du
moteur
7
Boutons de montée/descente
de la nacelle
Pièce réf. 217928FR
1
20
17
16
19
18
8
Boutons de montée/descente
du bras pendulaire
9
Boutons d'extension/rétraction
de la flèche
10 Disjoncteur de 20A pour le
circuit du système
11 Alarme
12 Bouton de rotation à droite de
la nacelle
13 Bouton de rotation à gauche de
la nacelle
14 Bouton de rotation à droite du
bras pendulaire
15 Bouton de rotation à gauche du
bras pendulaire
SX-180
2
STOP
230984 A
15
14
12
13
16 Sélecteur de fonction/vitesse
rapide
17 Sélecteur de fonction/vitesse
lente
18 Bouton de rotation à gauche de
la tourelle
19 Bouton de rotation à droite de
la tourelle
20 Bouton d'alimentation
d'urgence
21 Boutons de montée/descente
de la flèche
22 Boutons de commande de
l'écran à cristaux liquides
23 Témoin de rotation du bras
pendulaire (enveloppe)
Manuel de l'opérateur
Commandes
3
4
5
6
7
8
9
10
11
19
