▶ Am Ende des Kabelkanals ziehen, um den Kabelschutz zu
entfalten.

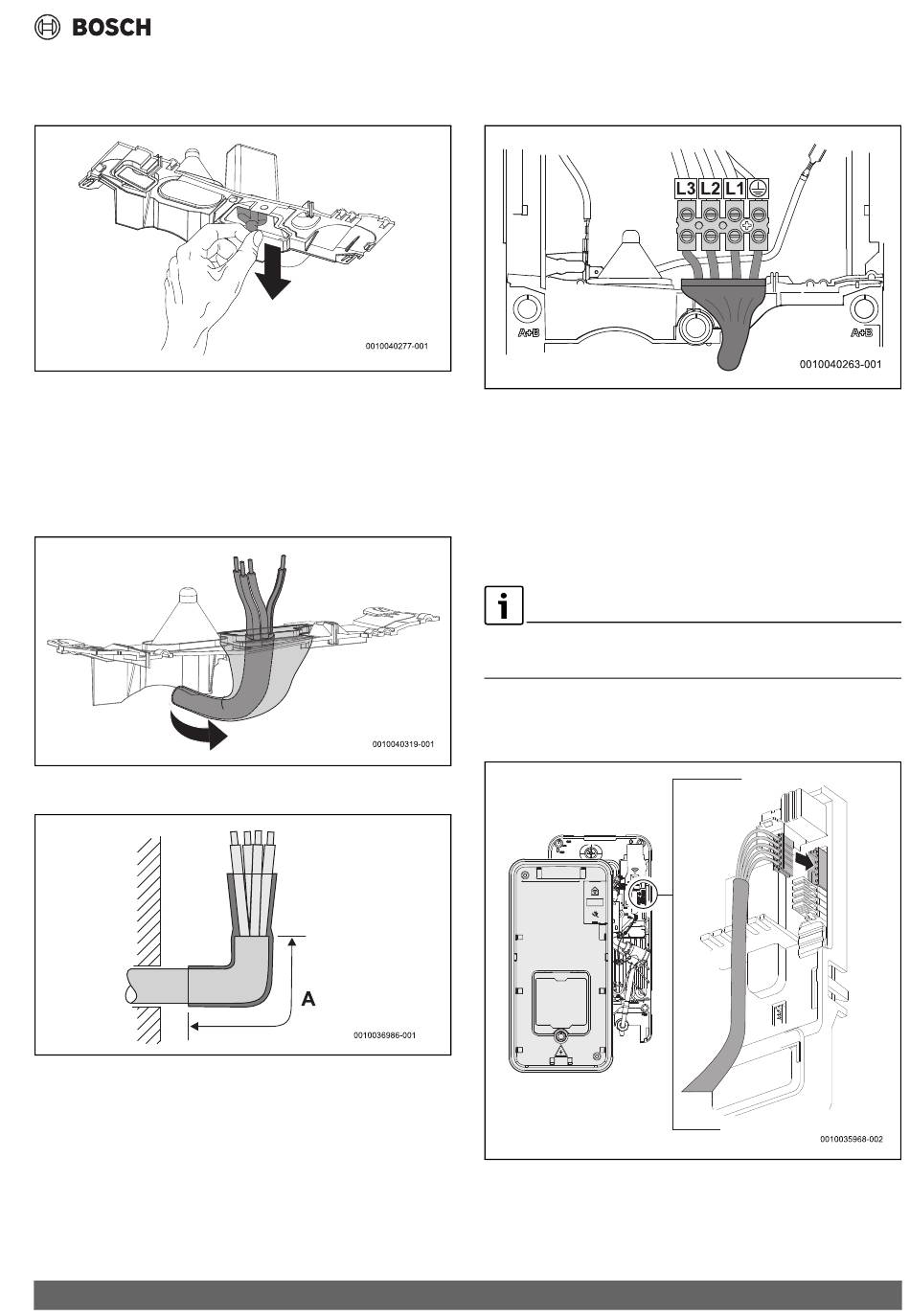

Bild 50
▶ Ende des Kabelkanals entsprechend dem Durchmesser des
Stromkabels abschneiden, damit dies dicht abschließt.
▶ Stromkabel durch den Kabelkanal führen, so dass mindes-
tens 10 mm von der Isolation des Stromkabels bedeckt
sind.
Bild 51
Bild 52
[A] ≥ 10 mm
▶ Dichtmembran hinten am Gerät anbringen.
Tronic 7000 – 6721830069 (2023/01)
Elektrischer Anschluss (nur für zugelassene Fachkräfte)
▶ Stromkabel an den Anschlussklemmen des Geräts befesti-
gen.
Bild 53 Anschluss unten kurze Kabel
▶ Das Stromkabel so positionieren, dass die mittlere Schrau-
be des Gerätes ungehindert eingeschraubt und die Abde-
ckung des Geräts somit befestigt werden kann.
6.2 Geräteverkleidung anbringen
Kabel des Bedienfelds anschließen
Wenn das Bedienfeld nicht angeschlossen ist, wird das Gerät
auf eine Temperatur von 42 °C eingestellt.
Vor dem Anbringen der Verkleidung:
▶ Kabel des Bedienfelds an die Leiterplatte anschließen.
Bild 54
