OLCT 60
DETECTEUR FIXE DE GAZ
MANUEL D'UTILISATION
2.7.5
Connexion du câble (OLCT 60)
La connexion du câble de liaison détecteur/ système de centralisation devra être
réalisée hors tension. Le site devra être équipotentiel.
Effectuer le raccordement du câble au détecteur avant la connexion au système de centralisation.
Dès le câblage effectué, raccorder l'écran du câble à la borne de terre du système de
centralisation.

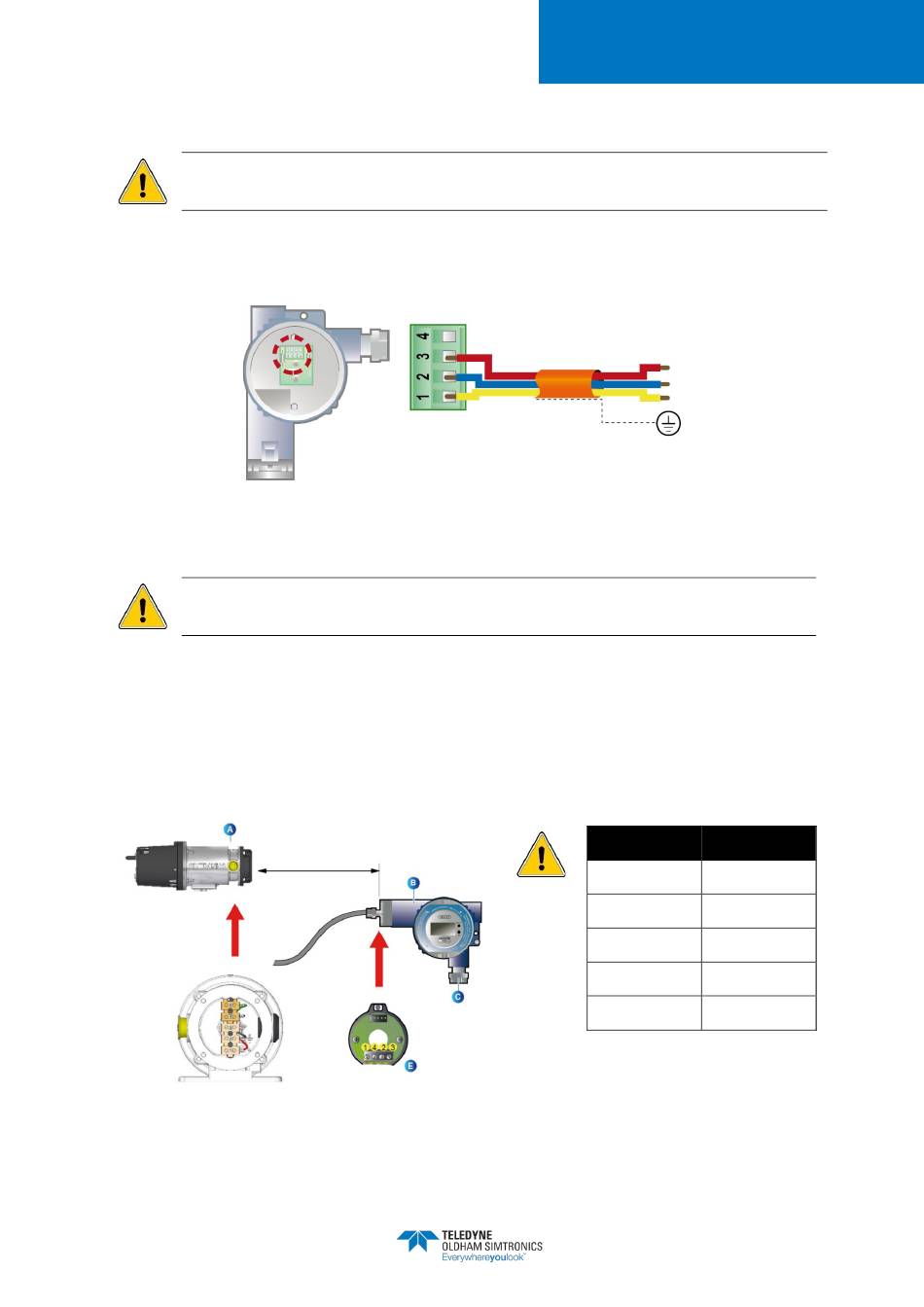

Figure 19: connexion pour un OLCT 60 (version d ou id)
2.7.6
Connexion du câble (OLCT 60/GD10P déporté)
La connexion du câble de liaison détecteur/ système de centralisation devra être
réalisée hors tension. Le site devra être équipotentiel.
Effectuer tout d'abord le raccordement du câble entre le GD10P (rep. A) et le détecteur (rep. B),
comme indiqué en Figure 20. La distance minimale est de 3 mètres minimum et 30 mètres (100
pieds) maximum . Le type de câble à utiliser est 01-IT-09-EG-FA ou EG-SF ou similaire, voir page
12.
Effectuer ensuite le raccordement du détecteur OLCT 60 comme indiqué au paragraphe
précédent.
3 mètres minimum
30 mètres maximum
Figure 20: connexion pour un OLCT 60D/GD10P. Veiller à la numérotation différente entre le GD10P et la
14
tête de l'OLCT60.
+ 24 Vcc
0 V
Signal
GD10P
OLCT60
1
(+24Vdc)
3
(+24Vdc)
2 (0V)
2 (0V)
3
(mA)
1
(mA)
4 (pas utilisé) 4 (pas utilisé)
5 (pas utilisé) N/A
NPO60FR
Revision F.2
