Manuels Connexes pour Baumer AlphaProx
Sommaire des Matières pour Baumer AlphaProx

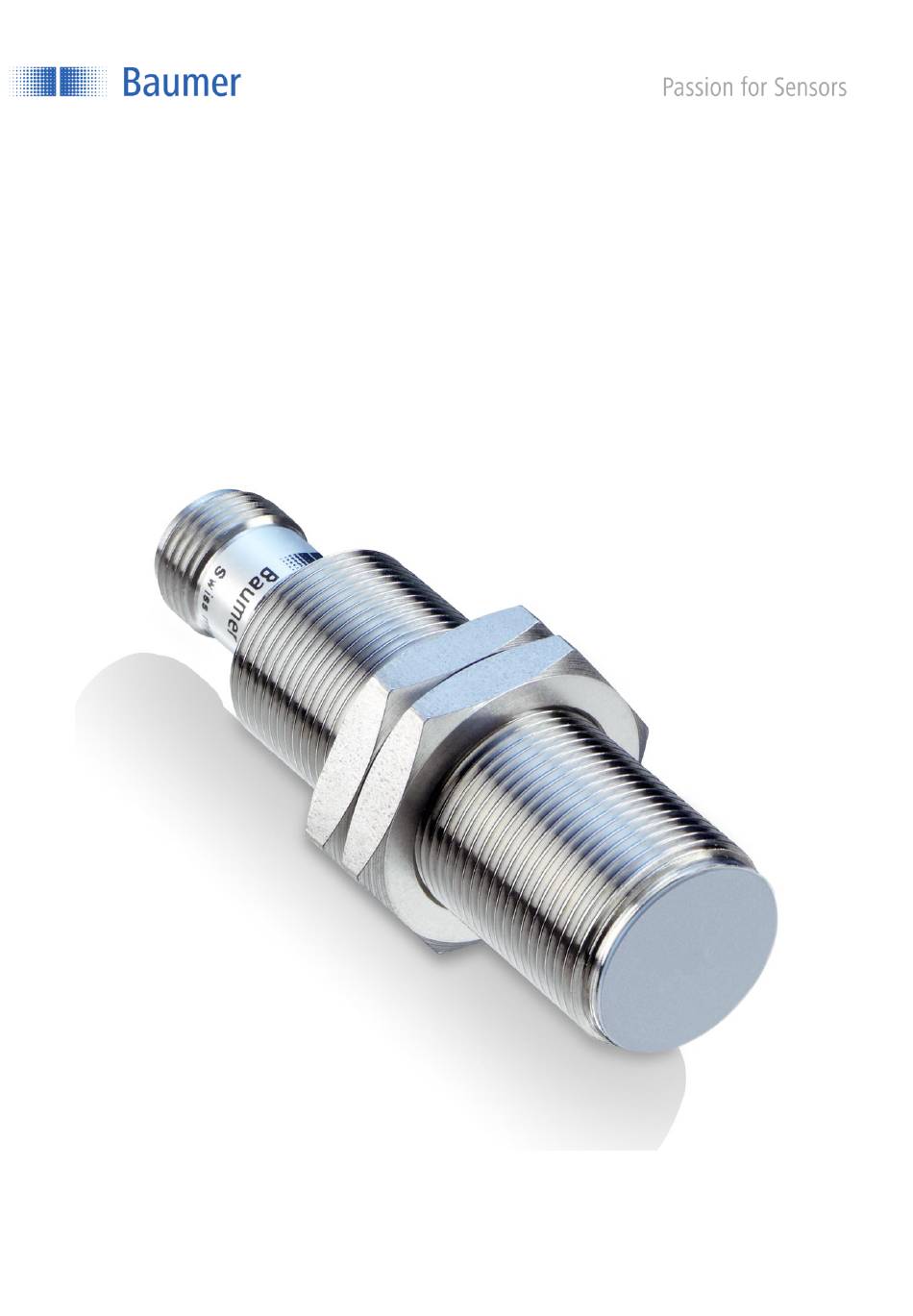

- Page 1 Mode d'emploi AlphaProx Détecteurs inductifs de mesure de distance (linéarisés) Version : 4.0...
-
Page 2: Table Des Matières
Consignes de sécurité et entretien ................... 12 Consignes générales de sécurité ....................12 Entretien............................12 Élimination des défauts et remarques ..................13 Élimination des défauts ......................... 13 Historique des modifications ....................13 fr_BA_IRxx.Dxxx_v4.0.docx 2/13 Baumer Electric AG 18.07.2016 16:01/lop V4.0 ANW_81146130 Frauenfeld, Suisse... -
Page 3: Remarques Générales
Remarques générales 1.1 Domaine d'application Ce document concerne les détecteurs AlphaProx de Baumer, les détecteurs inductifs de mesure de distance (ou détecteurs inductifs analogiques) en exécution avec sortie linéarisée : IRxx.DxxL IRxx.DxxF IRxx.DxxM IRxx.DxxK 1.2 À propos du contenu du présent document Ce mode d'emploi comprend des informations concernant le montage et la mise en service des détecteurs... -
Page 4: Raccordement
La plage de tension d'alimentation ainsi que les fiches du connecteur et la disposition des conducteur du câble sont définies dans la notice de montage. Celle-ci est fournie avec chaque détecteur et peut être télé- chargée sur www.baumer.com. REMARQUE Raccordement des broches non utilisées : ... -
Page 5: Montage
Toutes les orientations du détecteur sont possibles. Pour de plus amples informations, veuillez contacter Baumer. 3.4 Accessoires de montage Pour une fixation optimale, vous trouverez diverses équerres de fixation comme accessoires sur www.baumer.com. fr_BA_IRxx.Dxxx_v4.0.docx 5/13 Baumer Electric AG 18.07.2016 16:01/lop V4.0 ANW_81146130 Frauenfeld, Suisse... -
Page 6: Principe De Fonctionnement Et Définitions
8 heures, à une température ambiante de 23 °C ± 5 °C. Il s'agit d'un chiffre-clé essentiel pour de nombreuses applications de détecteurs inductifs analogiques. fr_BA_IRxx.Dxxx_v4.0.docx 6/13 Baumer Electric AG 18.07.2016 16:01/lop V4.0 ANW_81146130 Frauenfeld, Suisse... -
Page 7: Objet Mesuré
à une erreur de linéarité diver- gente. Baumer propose également des détecteurs linéarisés pour des configurations spécifiques au client. Pour de plus amples informations sur ce point, prière de contacter Baumer. -
Page 8: Matériau De L'objet Mesuré
également. Le diagramme ci-après montre le degré d'influence du matériau de l'objet : Diagramme des détecteurs IR12-D06L : caractéristiques de sortie (valeurs typiques) pour des ob- jets mesurés de matériaux différents avec montage non noyé. fr_BA_IRxx.Dxxx_v4.0.docx 8/13 Baumer Electric AG 18.07.2016 16:01/lop V4.0 ANW_81146130 Frauenfeld, Suisse... -
Page 9: Influence Du Type De Montage
Les détecteurs sont optimisés pour l'acier doux. Celui-ci se caracté- rise par sa capacité à retenir un aimant (magnétique doux, coefficient de perméabilité >> 1). Prière de contac- ter Baumer si vous souhaitez des détecteurs optimisés pour d'autres matériaux. 4.5 Influence du type de montage Un matériau support électriquement conducteur, situé... -
Page 10: Influence De La Température
Les détecteurs inductifs analogiques de Baumer sont optimisés pour une dépendance à la température sur l'ensemble de la plage de température spécifiée. Veuillez noter que les valeurs indiquées dans la fiche tech- nique incluent en plus des tolérances de production. -
Page 11: Procédure D'apprentissage
à des distances de mesure plus petites (0 ... 4 mm) et entre 0 et 40 °C. 4.7 Procédure d'apprentissage Les détecteurs inductifs analogiques de Baumer avec apprentissage peuvent s'adapter de manière optimale aux situations suivantes : ... -
Page 12: Affichage Led
Affichage LED Les détecteurs inductifs analogiques de Baumer avec apprentissage disposent d'une LED d'état de couleur jaune. Le mode Apprentissage se reconnaît à la fréquence de clignotement. Le principe de fonctionnement exact est décrit dans la notice d'apprentissage distincte. Les détecteurs inductifs analogiques avec sortie numérique supplémentaire sont en outre dotés d'une LED d'état rouge. -
Page 13: Élimination Des Défauts Et Remarques
Baumer pour une version spécifique au client. La courbe de sortie n'est pas assez Utilisez un objet à mesurer plus grand ou contactez Baumer pour une en pente version spécifique au client. Selon que l'objet se rapproche du Cette hystérésis est un comportement voulu afin de garantir une com-...
