90548014 VEC053D INVERTER.qxp
PRECAUCIÓN: No conecte este cable a los terminales de entrada de CC negativos (negros, –) del
conversor.
PRECAUCIÓN: Si no se cumplen estos requisitos, el funcionamiento puede resultar inseguro o pueden
producirse fallas en los equipos. La garantía queda anulada si se producen daños en el conversor debido a una
instalación incorrecta.
La fuente de energía de CC debe estar bien regulada, como las que generalmente se encuentran en las baterías
marinas de ciclo profundo y de vehículos. La fuente de energía de CC también puede consistir en dos baterías
de 12 voltios conectadas en paralelo. En aplicaciones más grandes, la fuente de energía puede consistir en
varias baterías conectadas en forma paralela, como se muestra en el siguiente "Diagrama de configuración de
baterías permanentes".

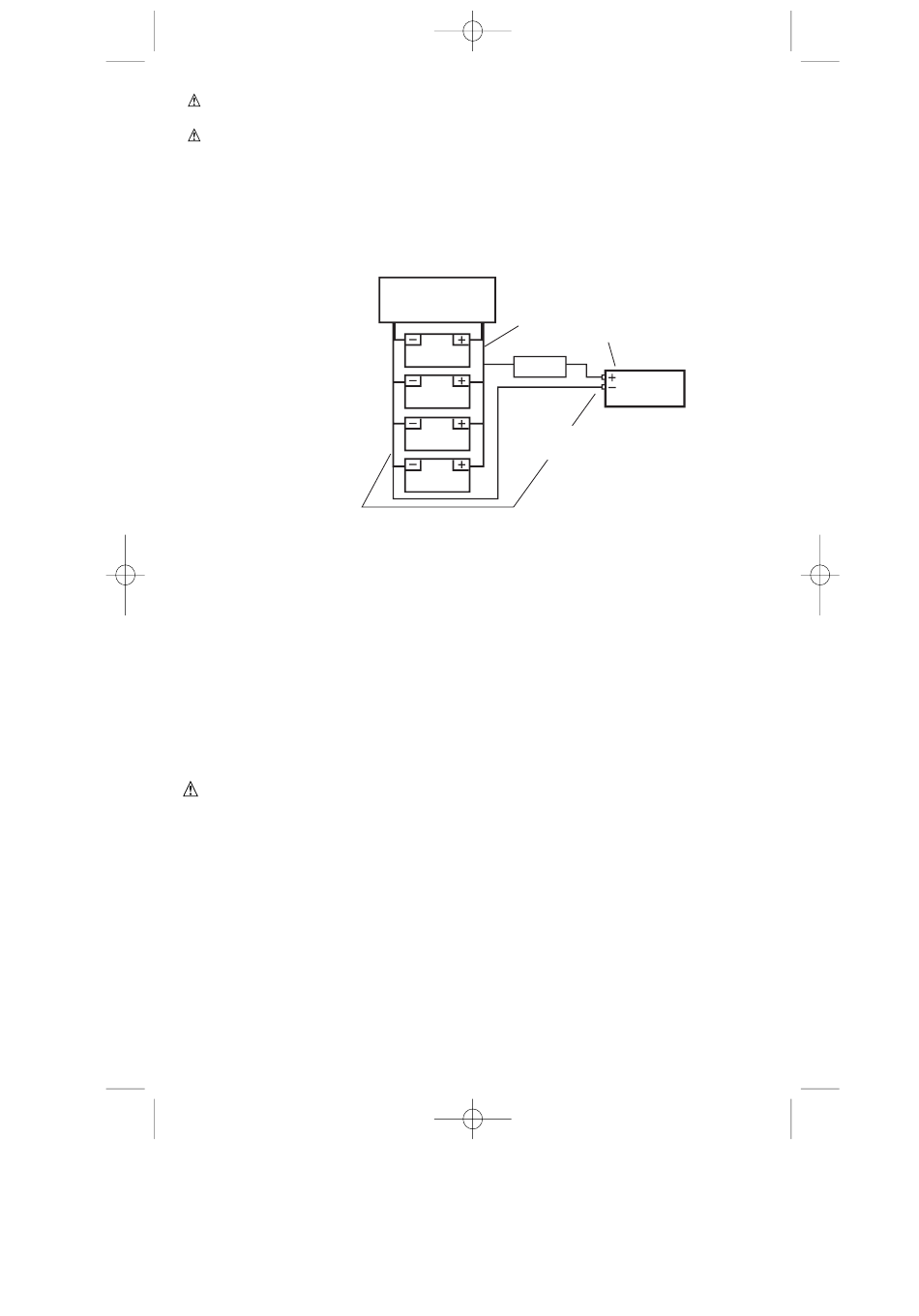

Diagrama de configuración
de baterías permanentes
Nota: En el caso de usos típicos para trabajo pesado en una instalación permanente, debe agregarse un fusible
ANL lo más cerca posible del terminal positivo de la fuente de energía (batería). El amperaje del fusible
debe ser el adecuado para lograr un funcionamiento simultáneo de todos los artefactos de CA, con
funciones de retraso que tengan en cuenta los requisitos de corriente de arranque alta transitoria de las
cargas inductivas. Use el bloque de fusibles (soporte para fusibles) y el fusible especificados. Para una
salida nominal plena y una salida de sobretensión de arranque del motor, asegúrese de que la instalación
esté configurada para soportar la carga completa. Consulte la sección "Instalación permanente" de este
manual de instrucciones.
Conexión a la carga
El conversor eléctrico está equipado con un tomacorriente de tres patas estándar en los Estados Unidos.
Enchufe el cable del equipo que desee operar en el tomacorriente de CA. Asegúrese de que el requisito de
cargas combinadas del equipo no exceda la potencia continua máxima.
El conversor eléctrico está diseñado para conectarse directamente a equipos eléctricos y electrónicos estándar
de la forma en que se describió anteriormente. No conecte el conversor eléctrico a cableados de distribución de
CA de vehículos recreativos o para uso doméstico. No conecte el conversor eléctrico a un circuito de carga de
CA en que el conductor neutro esté conectado a tierra (neutro) o al negativo de la fuente de CC (batería).
ADVERTENCIA. PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, DAÑOS A LA PROPIEDAD O
LESIONES: Nunca conecte la unidad directamente a un cableado de distribución de CA.
Sugerencias de operación
Para lograr un mejor funcionamiento, el conversor debe estar en una superficie plana y estable. El conversor
sólo debe utilizarse en lugares que cumplan con las siguientes características:
SECOS: No permita que el agua ni otros líquidos entren en contacto con el conversor.
FRESCOS: La temperatura del aire del entorno debe ser de entre 0 °C y 40 °C (32 °F a 104 °F); en el mejor de
los casos, entre 15 °C y 25 °C (60 °F a 80 °F). Mantenga el conversor lejos de la luz solar directa siempre que
sea posible.
BIEN VENTILADOS: Mantenga el área que rodea el conversor limpia para garantizar la libre circulación de aire
alrededor de la unidad. No coloque artículos sobre el conversor durante su funcionamiento. La unidad se
apagará si la temperatura interna se eleva demasiado.
SEGUROS: No utilice el conversor cerca de materiales inflamables o en lugares donde se puedan acumular
vapores o gases inflamables. Este artefacto eléctrico puede generar chispas durante breves períodos si se
establecen o interrumpen conexiones eléctricas.
3/6/09
10:13 AM
Page 39
LONGITUD DEL FUSIBLE A LA BATERÍA
CARGA DE LA BATERÍA
+ LONGITUD DEL FUSIBLE AL CONVERSOR
DE BATERÍA COMERCIAL
(LONGITUD MÁXIMA EN
DE AC, MOTOR, SOLAR, ETC.
PIES DEL CABLE AWG)
(Consulte la sección "Especificaciones")
SOPORTE DEL FUSIBLE
BATERÍA
FUSIBLE
ANL
BATERÍA
(LONGITUD MÁXIMA EN
BATERÍA
PIES DEL CABLE AWG)
(Consulte la sección "Especificaciones")
BATERÍA
39
MAXX SST™
CONVERSOR
ELÉCTRICO
