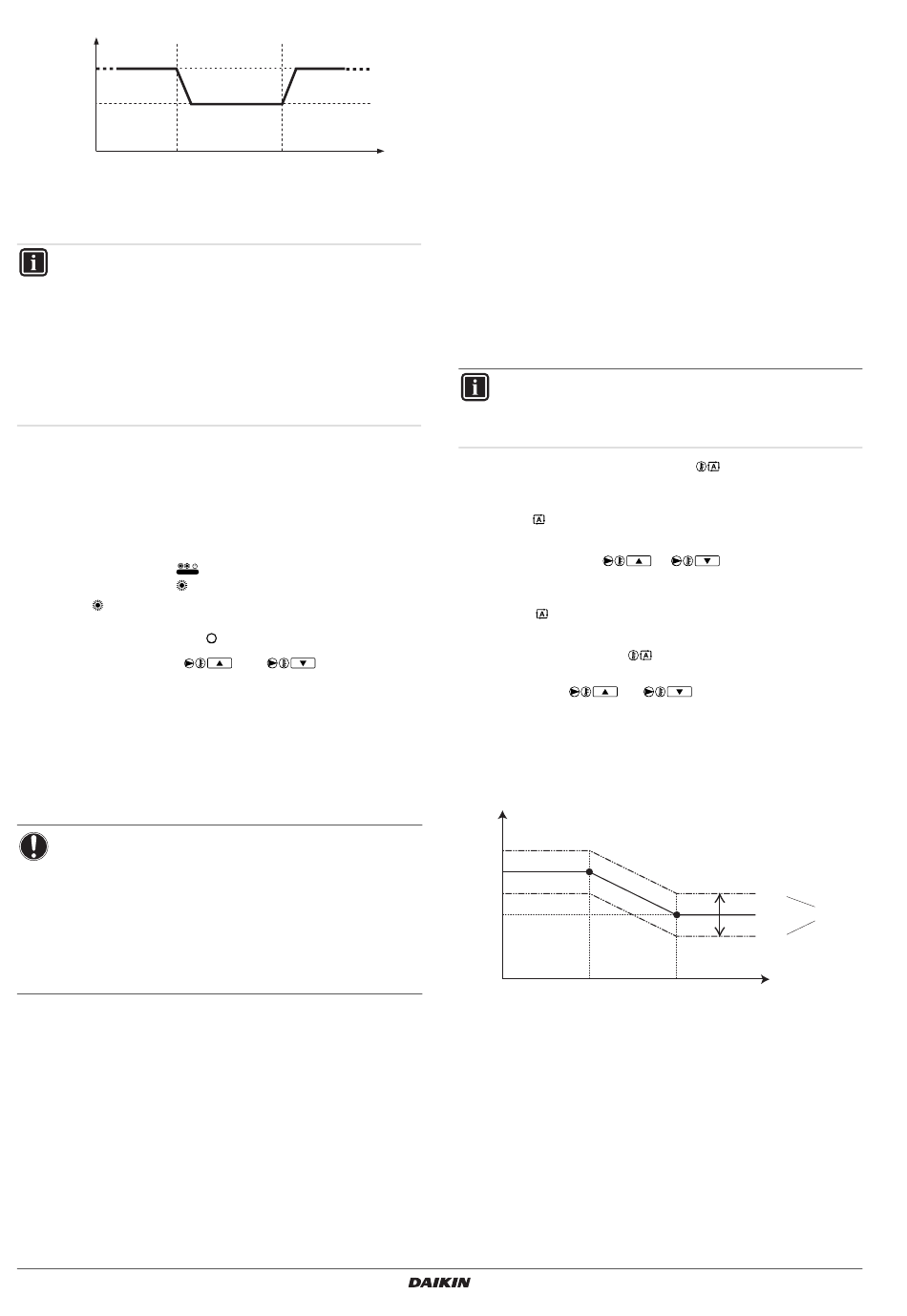

[5-03] Température intérieure de réduction
T
A
21°C
B
18°C
[2-01]
A Point de consigne de température ambiante normal
B Température intérieure de réduction [5-03]
t Heure
T Température
INFORMATIONS
Pendant que la fonction de réduction de la
température intérieure est active, la réduction de
départ est également effectuée.
Faire attention à ne pas régler la valeur de réduction
trop basse, notamment pendant les périodes plus
froides (par ex. en hiver). Il est possible que la
température ambiante ne puisse pas être atteinte (ou
il faudra plus de temps) en raison de la grande
différence de température.
Contrôle de la température de départ (réglage par défaut)
Dans ce mode, le chauffage sera activé comme demandé par le point
de consigne de température d'eau. Le point de consigne peut être
réglé manuellement au moyen du programmateur ou avec loi d'eau
(automatique).
Sélection du fonctionnement de chauffage de volume
1
Utiliser le bouton
chauffage de volume ( ).
L'icône
apparaît à l'écran ainsi que le point de consigne de
température d'eau correspondant.
La DEL de fonctionnement
2
Utiliser les boutons
température d'eau de sortie souhaitée.
Plage
de
températures
(température de départ)
Afin d'éviter une surchauffe, le chauffage de volume n'est pas
opérationnel lorsque la température ambiante extérieure
dépasse un certain degré (voir la plage de fonctionnement).
Reportez-vous à la section Programmateur de l'interface utilisateur
pour configurer la fonction du programmateur.
REMARQUE
Lorsqu'un thermostat d'ambiance externe est installé,
l'activation/désactivation
déterminée par le thermostat d'ambiance externe.
L'interface utilisateur est ensuite utilisée en mode de
contrôle de départ et ne fonctionne pas comme
thermostat d'ambiance.
Le statut MARCHE/ARRÊT de l'interface utilisateur
a toujours priorité sur le thermostat d'ambiance externe!
Manuel d'installation et de fonctionnement
32
t
[2-02]
pour ACTIVER/DESACTIVER le
s'allume.
et
pour régler la
pour
le
chauffage:
25°C~45°C
du
thermostat
Sélection du fonctionnement avec point de consigne loi d'eau
Lorsque le fonctionnement avec loi d'eau est actif, la température
d'eau de sortie est déterminée automatiquement en fonction de la
température extérieure: des températures extérieures plus froides
entraîneront de l'eau plus chaude et vice versa. L'unité présente un
point de consigne flottant. L'activation de ce mode abaissera la
consommation électrique par rapport à l'utilisation avec un point de
consigne d'eau de sortie fixé manuellement.
Pendant le fonctionnement avec loi d'eau, l'utilisateur a la possibilité
d'augmenter ou d'abaisser la température d'eau cible de 5°C
maximum. Cette valeur de décalage correspond à la différence de
température entre le point de consigne de température calculé par la
commande et le point de consigne réel. Par exemple, une valeur de
décalage positive signifie que le point de consigne de température
réel sera supérieur au point de consigne calculé.
Il est conseillé d'utiliser la loi d'eau parce qu'elle ajuste la température
d'eau selon les besoins réels du volume à chauffer. Elle empêchera
l'unité de faire des cycles marche/arrêt trop fréquents en cas
d'utilisation du thermostat d'ambiance externe ou du thermostat
d'ambiance de l'interface utilisateur.
INFORMATIONS
Pendant ce mode, au lieu d'afficher le point de consigne de
la température d'eau, la commande affiche la valeur de
décalage qui peut être réglé par l'utilisateur.
1
Appuyez 1 fois sur le bouton
fonctionnement avec point de consigne loi d'eau (ou 2 fois si le
thermostat d'ambiance de l'interface utilisateur est utilisé).
L'icône
apparaît à l'écran ainsi que la valeur de changement.
La valeur de décalage n'est pas illustrée s'il s'agit de 0.
2
Utiliser les boutons
décalage.
Plage de la valeur de changement: –5°C à +5°C
L'icône
sera affichée tant que le fonctionnement avec loi
d'eau est activé.
3
Appuyer sur le bouton
avec loi d'eau.
Les boutons
température d'eau de sortie.
Les réglages sur site définissent les paramètres de fonctionnement
avec loi d'eau de l'unité. Reportez-vous à la section
sur site" à la page 17
de configuration d'un ou plusieurs réglages sur site.
T
t
Lo_Ti
est
Hi_Ti
T
Température d'eau cible
t
T
Température ambiante (extérieure)
A
Shift value Valeur de décalage
[3-00] Faible température ambiante (Lo_A): faible température
extérieure
[3-01] Température ambiante élevée (Hi_A): température
extérieure élevée
[3-02] Point de consigne à faible température ambiante (Lo_Ti):
la température d'eau sortante cible lorsque la température
extérieure est inférieure ou égale à la faible température
ambiante (Lo_A)
À noter que la valeur Lo_Ti doit être supérieure à Hi_Ti, étant
donné que pour des températures extérieures plus froides
(Lo_A), de l'eau plus chaude est requise.
pour sélectionner le
et
pour définir la valeur de
pour désactiver le fonctionnement
et
sont utilisés pour régler la
pour une description détaillée de la procédure
Lo_A
Hi_A
Unité intérieure du système VRV IV
"8.3.Réglages
+ 05
00
Shift value
– 05
T
A
HXY080+125A8V1B
4P405267-1 – 2015.04
