3.6 Calibrage du MLV-2D

Attention :
Le REA MLV-2D doit être recalibré à intervalles réguliers environ toutes les 4 semaines. Un
nouveau calibrage est toujours obligatoire si les conditions environnantes et les diffusions
de lumière se sont fortement modifiées. Un calibrage et une mesure sous l'influence des
rayonnements solaires directs doivent absolument être évités, des résultats de mesure er-
ronés en sont la conséquence.
La carte de calibrage du REA MLV-2D, référence 030.025.200 doit être utilisée pour le calibrage
des valeurs de réflectance. Un exemplaire est compris dans le contenu de la livraison. La carte de
calibrage ne doit pas être salie et touchée en surface. Elle doit être remplacée tous les 2 ans par
une nouvelle carte de calibrage (référence REA 030.025.200). Si la carte est endommagée ou sa-
lie, il faut l'échanger immédiatement. Une photocopie de la carte de calibrage d'origine ne permet
pas de calibrer car les propriétés métriques et réflectives se modifient par la copie. Pour la même
raison, la carte de calibrage ne doit pas être laminée. Cela peut engendrer des résultats de me-
sure erronés.
Le calibrage doit être réalisé avec le module de caméra utilisé, les paramètres indiqués pour la
couleur lumineuse et l'angle lumineux et en respectant les consignes de manipulation.

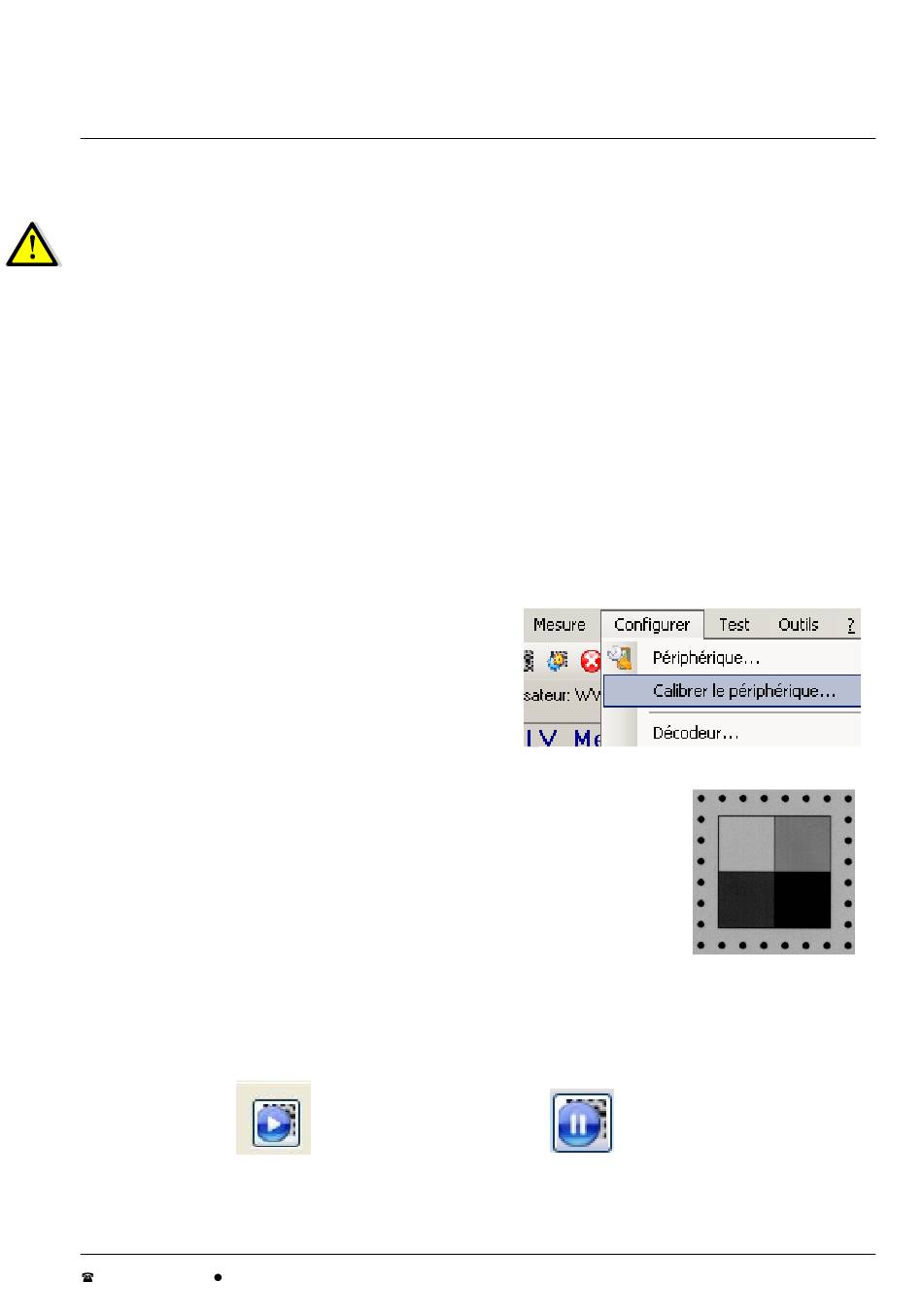

Le calibrage du périphérique est initié au moyen du
logiciel REA° TransWin32. L'option de menu calibrage
du périphérique est sélectionnée dans le TransWin32.
Avant que la fonction de calibrage ne soit lancée, le périphérique doit être
positionné correctement sur le champ de calibrage de la carte de calibrage.
Le périphérique est positionné sur le côté gauche de la carte sur le modèle
à points avec la désignation "Grid and Contrast Target 1". Les quatre
champs carrés au milieu doivent être au centre de l'image.
Le positionnement peut être contrôlé à l'aide de la fonction image directe qui est activée avec le
bouton de commande.
Lancer l'image directe
