Périphériques et systèmes électroniques

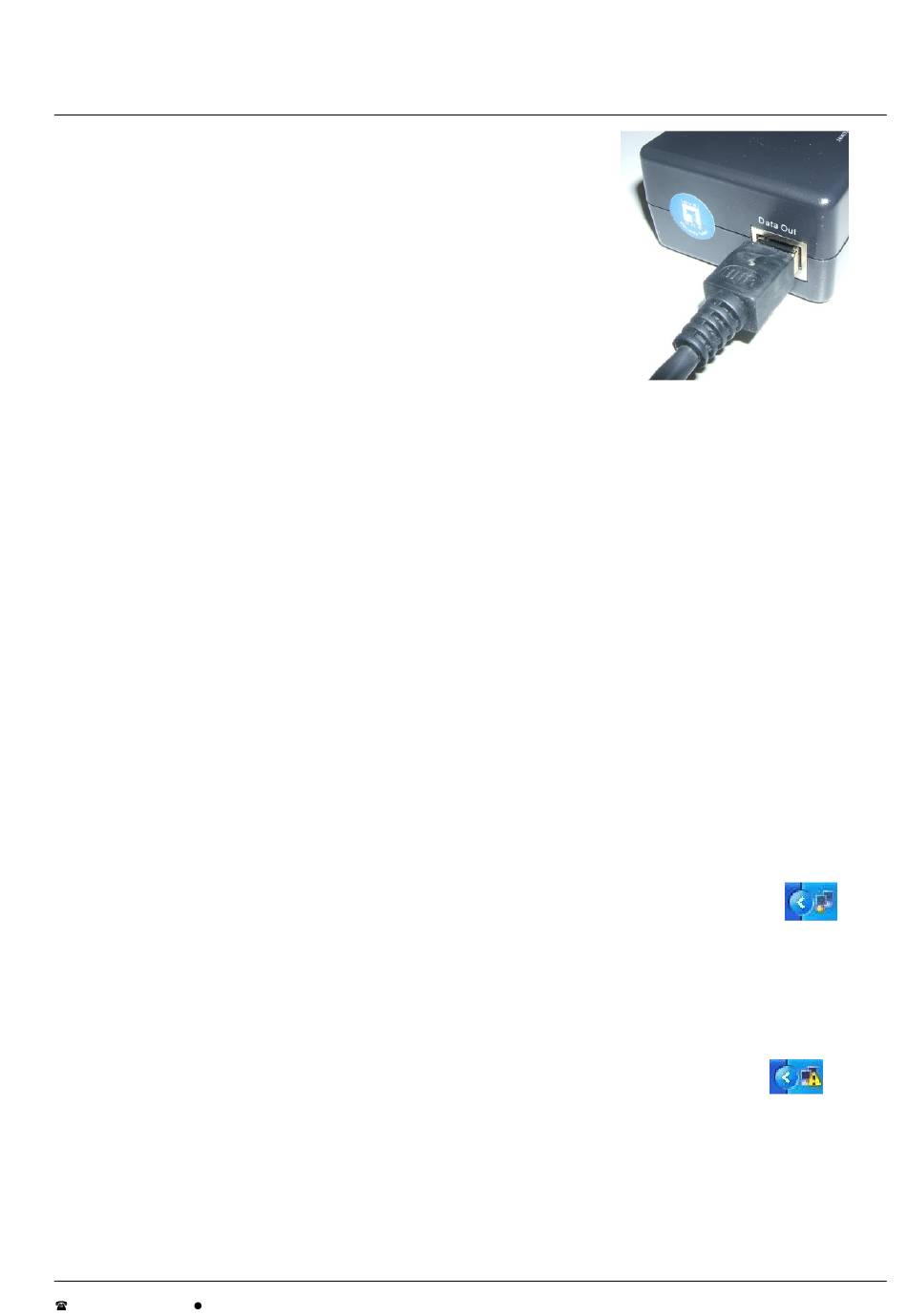

Le connecteur Data Out doit être raccordé avec le vérificateur
REA MLV-2D. Le connecteur Data Out fournit l'alimentation en
courant pour le REA MLV 2-D et la communication des données
en réseau.
2.3.3 Installation en réseau
Aucune installation pilote n'est nécessaire pour le REA MLV-2D. Aucune configuration réseau ne
doit être effectuée, étant donné que normalement, celle-ci se réalise automatiquement (réglage ini-
tial en usine)
Le REA MLV-2D est relié à l'ordinateur par alimentation électrique. Le câblage peut être effectué
comme suit :
L'ordinateur et le MLV-2D sont raccordés chacun à une prise secteur dans la pièce (mode
•
DHCP)
L'ordinateur et le MLV-2D sont directement reliés (Configuration zéro ou adresse IP fixe)
•
L'ordinateur et le MLV-2D sont reliés à l'aide d'un switch Ethernet (Configuration zéro ou
•
adresse IP fixe)
L'ordinateur et le MLV-2D sont reliés à l'aide d'un switch Ethernet et ce switch est connecté
•
au réseau électrique. (mode DHCP)
Mode DHCP : l'ordinateur et le REA MLV-2D sont sur un réseau d'entreprise et reçoivent la confi-
guration réseau par le serveur DHCP. Ce module est actif dès le réglage en usine.
Configuration zéro : l'ordinateur et le REA MLV-2D sont directement reliés. Étant don-
né qu'une connexion au serveur n'a pas pu être effectuée (en raison de la connexion
directe point par point), le paramètre retombe au paramètre du réseau sans configura-
tion (désigné configuration zéro). Ce module est actif dès le réglage en usine. L'adaptateur réseau
de l'ordinateur signale le statut "Connectivité limitée ou aucune connectivité".
Le mode configuration zéro est activé après un temps de réponse d'environ 1 à 2 minutes. L'ordi-
nateur affiche une icône réseau dans la barre de statut pendant le temps de réponse avec un point
jaune en mouvement. Aucune connexion n'est possible avec ce statut.
Si la configuration automatique est terminée, l'icône réseau est affichée avec le point
d'exclamation jaune. La communication est maintenant possible.
Adresses IP fixes : des adresses fixes sont attribuées par l'administration informatique. Ce mode
doit être réglé manuellement.
