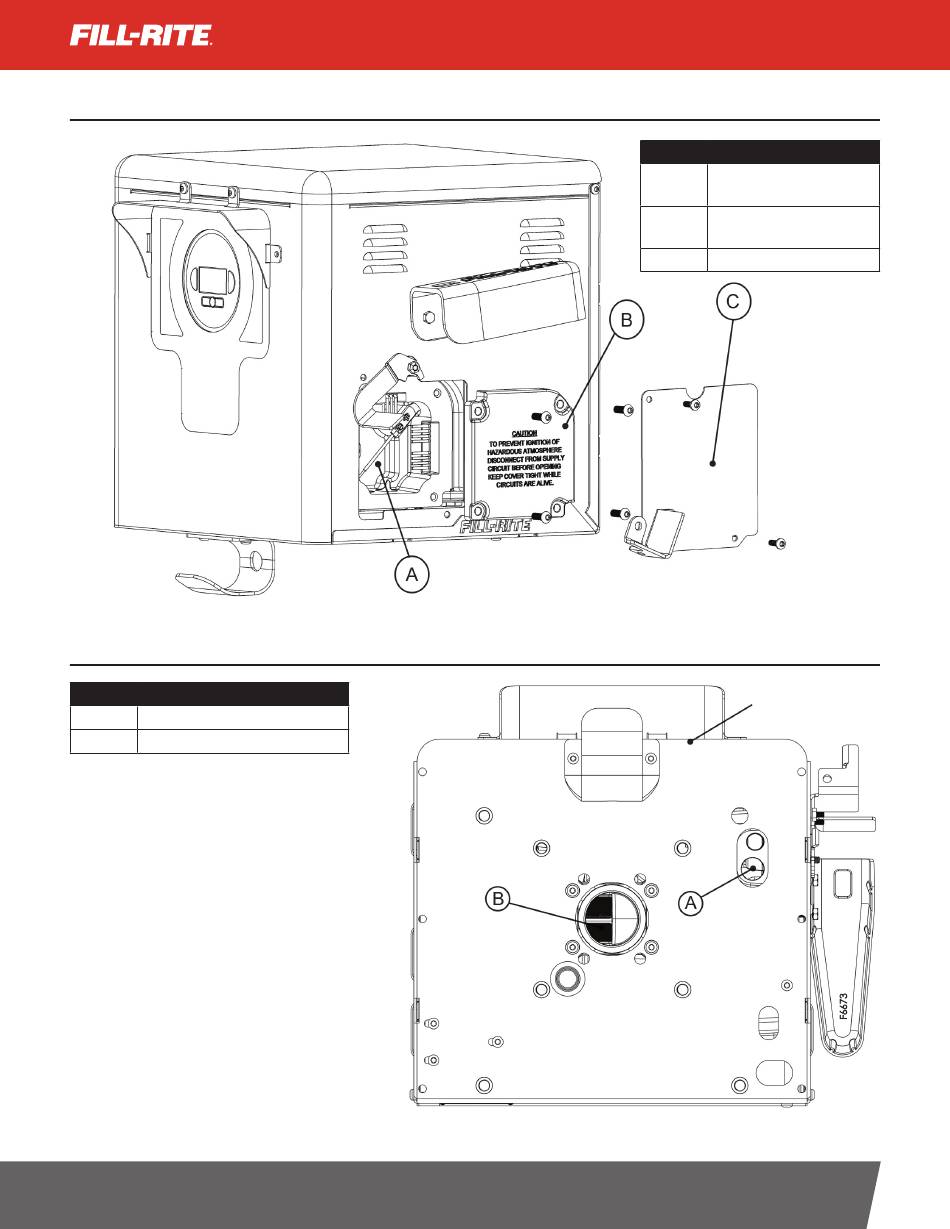

Acceso a la caja de empalme de FR902DPU
Cableado de fondo del gabinete y puntos de entrada de plomería de FR902DPU
Elemento Descripción
A Conducto de cableado eléctrico
B Entrada de plomería
La vista es desde abajo. La parte superior del
gabinete está en la parte superior de la ilustración.
fillrite.com
GABINETES DISPENSADORES REMOTOS
MANUAL DE INSTALACIÓN Y OPERACIÓN
Elemento Descripción
Caja de empalme a prueba
A
de explosiones
Cubierta de cableado
B
del inductor
C Panel de acceso exterior
Parte frontal
del gabinete
