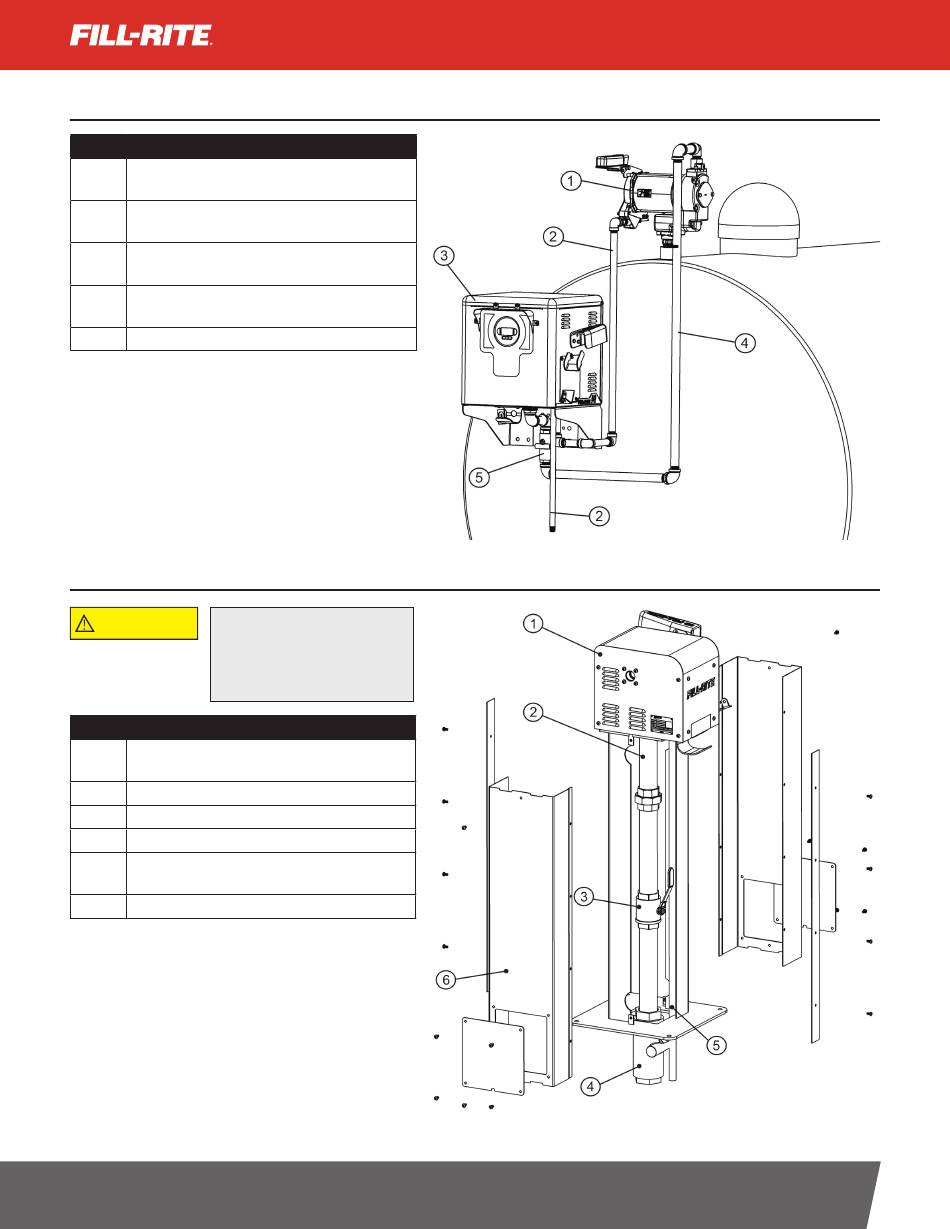

Tuyauterie typique pour l'installation sur support mural

Rep. Description
Pompe à distance (à utiliser avec FR102PHU,
1
FR902DPU, FR910PM)
Conduit électrique (conduit rigide fileté, raccords
2
étanches, joint pour conducteurs)
Boîtier distributeur à pose murale
3
(FR902DPU, FR910PM)
Tuyau d'admission de liquide (les joints et raccords
4
de tuyau filetés doivent être étanches)
5 Coupleur à séparation d'urgence

Tuyauterie typique de l'installation sur socle

ATTENTION
L'étanchéité des joints et raccords de
tuyauterie filetés devra être assurée
au moyen d'une pâte ou d'un ruban
d'étanchéité adapté afin de minimiser les
risques de fuite.
Rep. Description
Boîtier distributeur à distance (FR102PHU,
1
FR902DPU, FR910PM)
2 Tuyau d'admission
3 Vanne d'arrêt
4 Coupleur à séparation d'urgence
Conduit électrique (conduit rigide fileté, raccords
5
étanches, joint pour conducteurs)
6 Capot extérieur
