Warnfunktion für
Eingangssignal
Wenn mit dem Eingangssignal etwas nicht in Ordnung ist,
erscheint folgende Meldung, wenn Sie den Monitor aus-
und einschalten oder wenn Sie den Schalter INPUT
betätigen.
Die Meldung wird nach etwa 30 Sekunden ausgeblendet.
B I TTE S I GNAL ÜBERPRÜFEN
E I NGANG : HD1 5
FH: 84.4kHz
1 Zeigt die Einstellung des Schalters INPUT
an.
2 Zeigt den Status des Eingangssignals an.
"FH: - kHz" gibt an, daß kein horizontales
Synchronisationssignal vorhanden ist.
"FV: - Hz" gibt an, daß kein vertikales
Synchronisationssignal vorhanden ist.
"NICHT IM FREQUENZBEREICH" gibt an, daß das
Eingangssignal nicht den technischen Daten des
Monitors entspricht.
"KEINE VERBINDUNG" gibt an, daß das mitgelieferte
Videosignalkabel nicht an den HD15-Anschluß
angeschlossen ist, während der Schalter INPUT auf
"HD15" steht.
18
FV: _ Hz

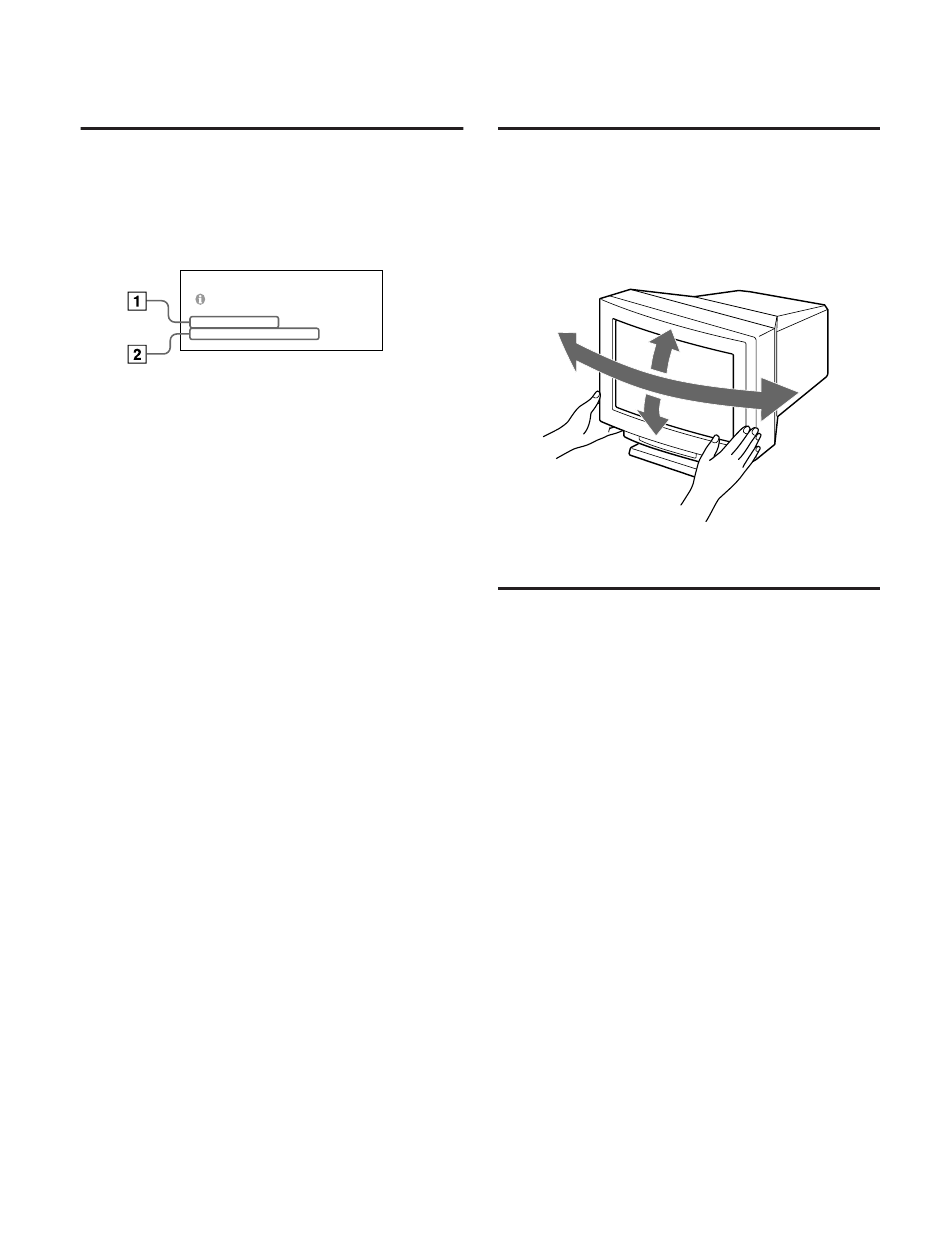

Der dreh- und
neigbare Ständer
Mit der dreh- und neigbaren Ständer können Sie den
Monitor so einstellen, wie es Ihnen angenehm ist. Dabei
können Sie ihn horizontal um bis zu 310° drehen und
vertikal um bis zu 20° neigen.
Wenn Sie den Monitor drehen oder neigen, stützen Sie ihn
bitte mit beiden Händen unten ab, wie auf der Abbildung
unten gezeigt.
155°
15°
5°

Technische Daten

Bildröhre Streifenmasken-Pitch 0,25 – 0,28
mm
sichtbarer Bildbereich 57,0 cm
Ablenkung 90 Grad
ca. 482 × 304 mm (B/H)
Sichtbare Bildgröße
Auflösung Horizontal: max. 1920 Punkte
Vertikal: max. 1200 Zeilen
Standardanzeigegröße ca. 473 × 296 mm (B/H)
Ablenkfrequenz Horizontal: 30 bis 96 kHz
Vertikal: 50 bis 160 Hz
Eingänge HD15 (1), 5 BNC (1)
R/G/B: 75 Ω, 0,714 Vp-p, positiv
Zusammengesetztes oder HD/VD-
Synchronisationssignal
Grünsignal mit Sync: 0,286 Vp-p,
negativ
Betriebsspannung 200 bis 240 V Wechselstrom,
50 – 60 Hz, 1,4 A
Leistungsaufnahme max. 200 W
580 × 500 × 548 mm (B/H/T)
Abmessungen
Gewicht ca. 41 kg
Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.
155°
