= FRANÇAIS =
CARACTÉRISTIQUES TECHNIQUES
DÉBIT
min - max
l/min
10 – 100
g.p.m.
2,6 – 26,4
(USA)
«Traduit à partir des instructions originales»
CE MANUEL VOUS DONNE LES INDICATIONS POUR
L'INSTALLATION, L'UTILISATION ET L'ENTRETIEN DE LA
SOUPAPE, IL EN FAIT DONC PARTIE INTÉGRANTE ET DOIT
ÊTRE LU ATTENTIVEMENT AVANT DE TOUTE ACTIVITÉ ET
CONSERVÉ SOIGNEUSEMENT.
RESPECTER
RIGOUREUSEMENT
CONTENUES DANS CE MANUEL POUR UN EMPLOI EN
SÉCURITÉ ET EFFICACE DE LA SOUPAPE.
LE NON-RESPECT DE CES INSTRUCTIONS PEUT CAUSER
DES PANNES PRÉMATURÉES ET PROVOQUER DES
SITUATIONS DE DANGER. DE PLUS, CELA ENTRAÎNE LA
PERTE DE VALIDITÉ DE LA GARANTIE.
1- INFORMATIONS GÉNÉRALES
1.1- La soupape de limitation de la pression S3 est un
dispositif à tarage manuel et actionné à la pression qui, en
fonction du réglage, évacue l'excédent d'eau quand la pression à
l'intérieur de la pompe/installation dépasse la valeur de tarage,
ainsi réduisant la pression. Le rétablissement des conditions
d'utilisation normales se produit en arrêtant et ensuite en
actionnant de nouveau l'installation.
3- INSTRUCTIONS POUR L'INSTALLATION ET LE TARAGE
3.1- L'installation et le réglage de la pression de tarage doivent
être effectués par un personnel qualifié et autorisé, ayant la
compétence nécessaire pour travailler à des installations à haute
pression et qui aient connaissance des instructions d'utilisation et
de sécurité indiquées dans ce mode d'emploi.
3.2- Pour établir la pression de tarage de la soupape S3 il est
indispensable d'installer aussi, sur la ligne de haute pression de
l'installation, une soupape de régulation de pression.
3.3- La pression de tarage est la pression à la quelle la soupape
s'ouvre, qui correspond à la valeur maximum de pression que
l'installation peut atteindre.
ATTENTION: la valeur de la pression de tarage doit
être fixée dans les limites du domaine des pressions
indiqué
dans
techniques.
3.4- Réglage de la pression de tarage:
3.4.1- Relier la soupape S3 et la soupape de régulation de
pression à l'installation hydraulique.
3.4.2- Desserrer l'écrou pos. 11 et la vis de réglage pos. 13 de la
soupape S3 afin de débander complètement le ressort.
3.4.3- Actionner l'installation après avoir ouvert le pistolet ou le
dispositif de commande eau. S'assurer que l'air contenu dans
l'installation est fait sortir complètement.
3.4.4- Visser un peu la vis de réglage pos. 13.
3.4.5- En maintenant le pistolet ou le dispositif de commande eau
ouvert, augmenter lentement la pression dans l'installation en
utilisant la soupape de régulation de pression.
DOMAINE DE LA
PRESSION DE TARAGE
-SP-
min - max
6 – 70
60 – 700
870 – 10150
LES
INSTRUCTIONS
la
table
des
caractéristiques
max PRESSION DE
FONCTIONNEMENT
-WP-
MPa
58
bar
580
p.s.i.
8412
3.4.6- Vérifier à quelle pression la soupape S3 s'ouvre et évacue
l'excédent d'eau.
3.4.7- Répéter les points 3.4.4, 3.4.5 et 3.4.6 jusqu'à obtenir la
pression de tarage souhaitée.
3.4.8- Dès que la pression souhaitée a été obtenue, effectuer
quelques autres opérations d'ouverture afin de stabiliser les
différents parties (joints, ressorts etc). Contrôler la pression de
nouveau et corriger si nécessaire.
3.4.9- Une fois terminé le tarage, on conseille soit de sceller
la vis de réglage pour éviter que la pression soit changée
involontairement, soit d'indiquer sur la soupape même la
valeur réelle de la pression de tarage qui vient d'être établie.
3.4.10- Pendant les normales conditions d'emploi de l'installation,
on recommande de limiter la pression d'utilisation (WP) à 85% à
peu près de la pression de tarage de la soupape (SP).
Interpump Group décline toute responsabilité pour
d'éventuels dommages causés par un réglage
imprécis de la pression de tarage et/ou par une
utilisation incorrecte qui ne puisse pas être
raisonnablement prévue de la soupape.
ATTENTION:
dépasser les valeurs maximums de pression, débit
et température indiquées dans le mode d'emploi et
sur la soupape.
4- PRÉCAUTIONS D'EMPLOI
4.1- Pour fixer la soupape, serrer le raccord fileté conique R1/2"
manuellement et terminer le serrage en le vissant au moyen d'une
clé (donner 2-3 tours davantage). En cas de besoin, un matériau
pour scellement approprié peut être utilisé pour assurer
l'étanchéité du filet.

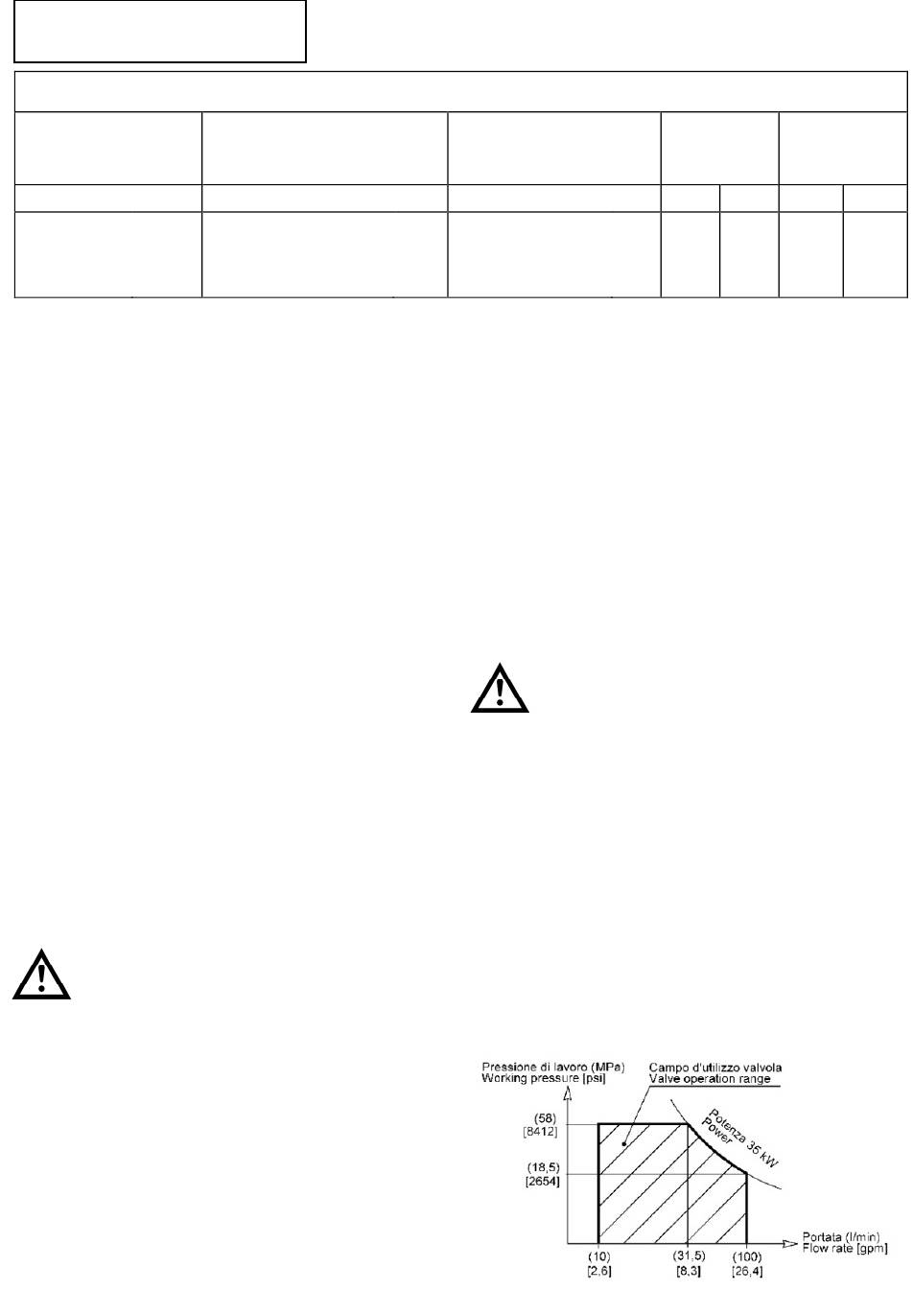

4.2- Afin d'optimiser l'accouplement pompe-soupape, il faut
limiter le domaine d'utilisation de la soupape en fonction de la
pression et du débit de la pompe, à la puissance maximum de 35
kW (47.5 HP). Cela signifie utiliser des pompes, comme indiqué
dans le graphique, qui produisent un débit d'environ 31.5 l/min.
pour des pressions maximums de fonctionnement de 58 MPa
(580 bar - 8412 psi) et qui produisent une pression d'environ 18.5
MPa (185 bar – 2654 psi) pour des débits maximums de 100
l/min.
-
-
6
TEMP.
max
°C
°F
MPa
bar
60
140
p.s.i.
Pendant
l'utilisation,
MASSE
kg
lbs
0,9 1,98
ne
jamais
