EDOBE XDOM RPL Guide Utilisateur page 12

Receiver - Plug-In Dimmer Module
Installera lampmodulen
NOTERA:
- Se till så att du inte ansluter en apparat till RPL systemet.
- Se till så att lampan är påslagen.
X10 adresser
X10 adresser består av en Huskod och en Enhetskod.
För att den här modulen ska reagera på ett kommando sänt via
strömlinjen måste modulen för initieras. Det är möjligt att ställa in
flera adressen för den här modulen.
Generell information
- RPL Lampmodulen kan ställas in för att reagera på upp till 32 X10 adresser.
- LED lampan kommer att blinka i rött då PÅ/AV kommandon mottas.
Programmera din RPL
Om du vill styra RPL via en RF fjärrkontroll så som ebode TPC, EM
eller IMRF så måste du installera en RF mottagare (till exempel en
RPT, TM13, CM15 eller SC28 säkerhetskonsol).
1. Använd ett smalt avlångt objekt, till exempel ett gem, för att
snabbt trycka ned inställningsknappen. Den här knappen finns i en
lilla öppningen mella de två LED lamporna. Då du trycker ner knappen
kommer den gröna LED lampan att blinka snabbt och vänta på ett
kommando.
2. Skicka "ström på" kommandot till din valda adress.
3. LED lampan kommer att sluta att blinka.
4. Lampmoduladressen är nu lagrad.
5. Om du vill lägga till ytterligare adresser kan du upprepa proceduren
från steg 1.
July 2009

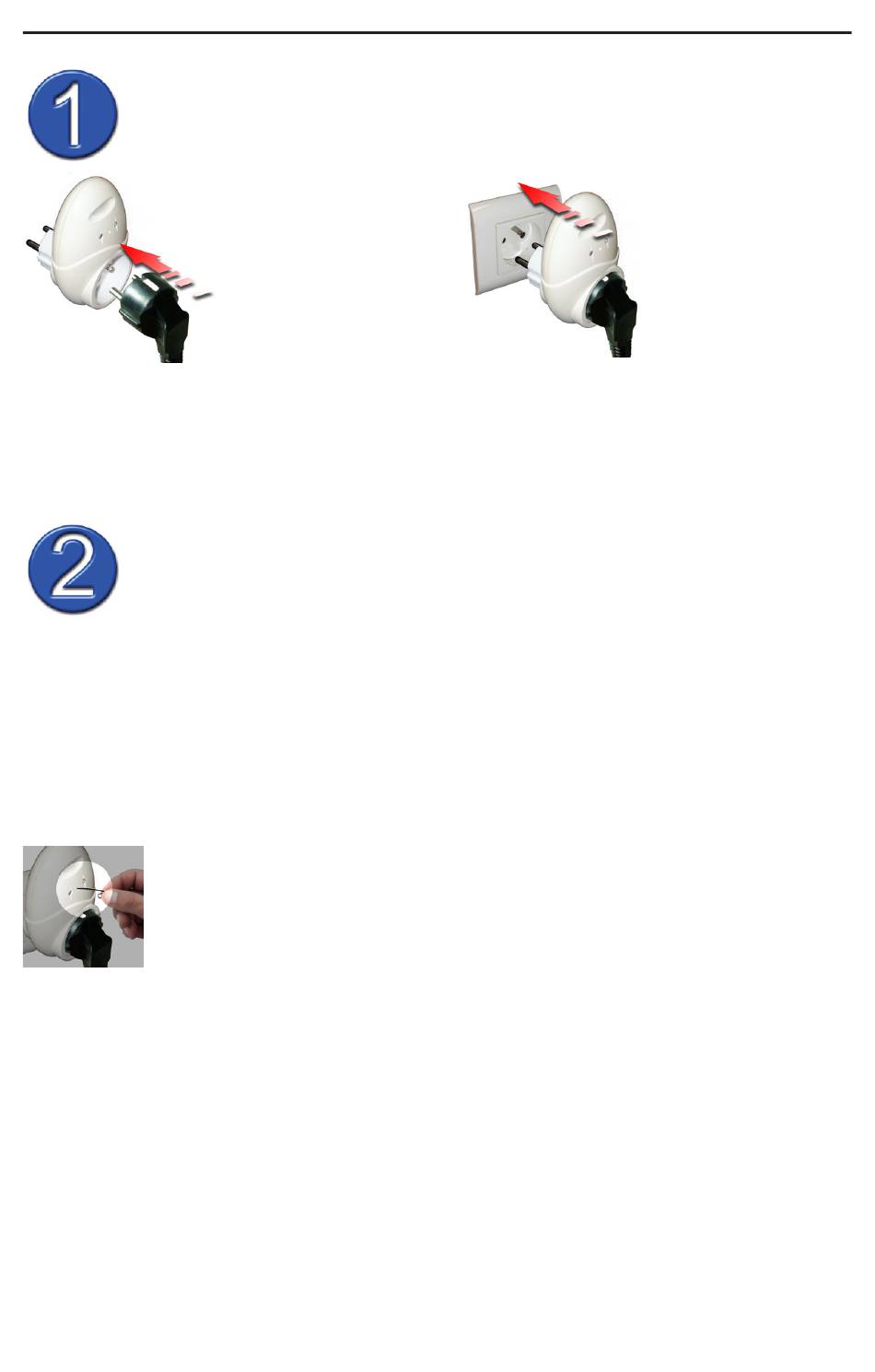

1. Anslut lampan till
modulen
page 12
Ref : RPL
2. Anslut modulen
till ett eluttag
RPL
