Page 2

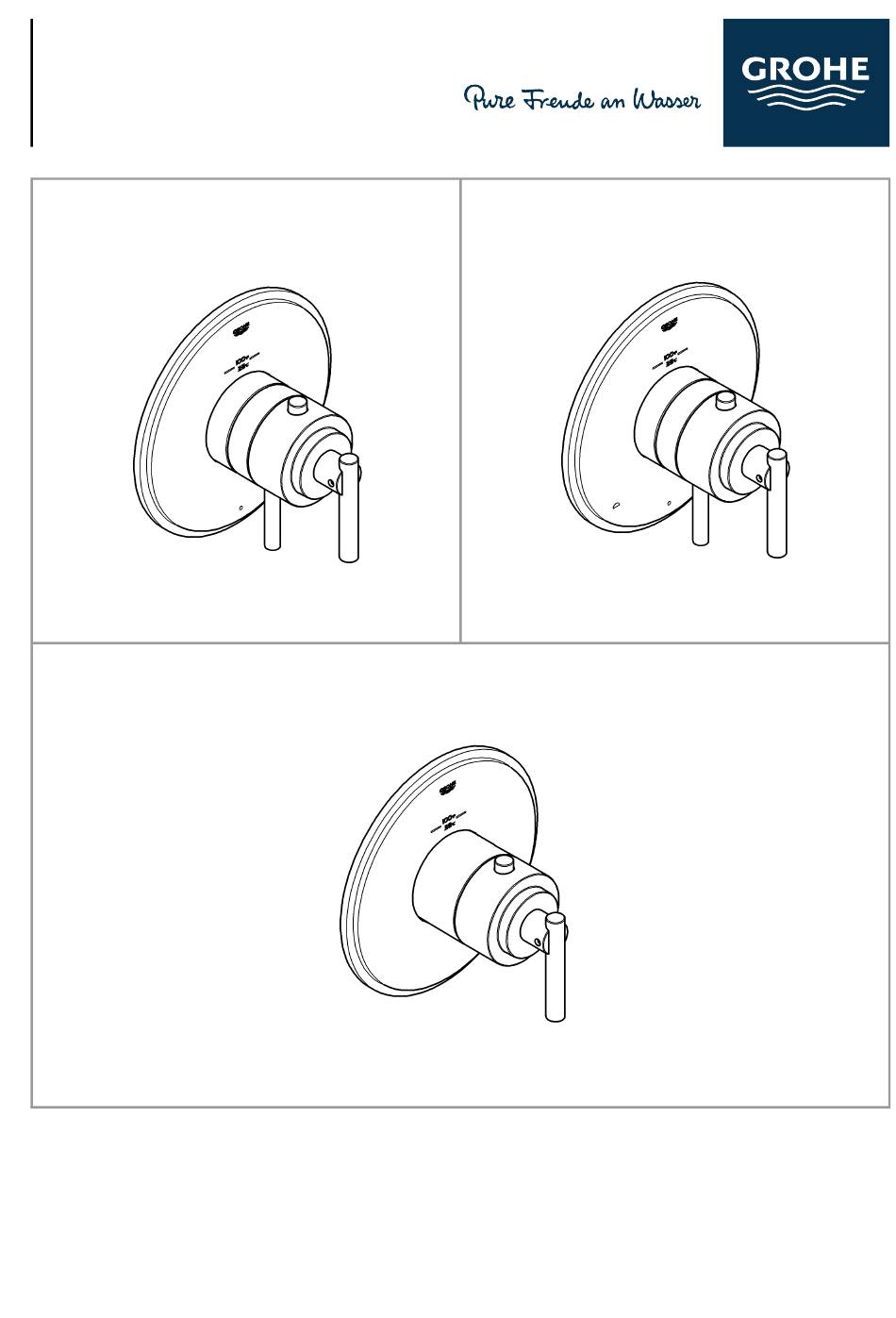

Type #1 19 848 Type #2 19 849 Type #3 19 865 Please pass these instructions on to the end user of the fitting! S.v.p remettre cette instruction à l'utilisateur de la robinetterie! Entregue estas instrucciones al usario final de la grifería!
Page 3
Type #1 19 848 Type #2 19 849 Type #3 19 865...
Options d’installation avec divers types d’organes Organe de thermostat de type #1 (usage unique) utilisation sans dérivation avec utilisation d’une dérivation intégrée Organe de thermostat de type 2 (inverseur à deux voies) S.V.P. remettre ces instructions à l’utilisateur final de la robinetterie!
Options d’installation avec divers types d’organes Organe de thermostat de type #3 (débit élevé) régulateurs de volume robinet d'arrêt séparés requis robinet d'arrêt...
Page 13
Français Application générale • Débits à une pression de 3 bar - Type #1 (19 848) et type #2 (19 849) Ces organes sont conçus pour une utilisation avec la sortie du bas 24 l/min ou 6,3 gpm robinetterie brute universelle GrohFlex...
Page 14
Français Installation type #1 et type #2 Réglage Attention pour le type #1 Réglage de la température, voir fig. [9]. Si les deux sorties provisoires sont utilisées, installer un bec à • Avant de mettre en service la robinetterie, si la température inversion.
Page 15
Français Installation type #3 Un ou plusieurs régulateur(s) du volume (D) (non fourni) sont 1. Installer l‘unité de contrôle et fixer avec des vis, voir fig. [5]. nécessaires pour contrôler l’écoulement d’eau, voir fig. [8]. 2. Ouvrir les robinets d’arrêt chaud et froid intégrés, voir fig. [6]. Ouvrir le régulateur du volume en tournant le levier (D), voir 3.
Page 16
- Sélect l’écoulement d’eau chaude ou froide de la tuyauterie. - Si un bec à inversion est installé, il est possible d’avoir une sortie sur le bain et la douche. Type #1 Type #2 19 848 19 849 Type #3 19 865...
Page 17
Français Prévention des dégâts liés au gel Fermer les robinets d’arrêt intégrés! Lors de la vidange de l’installation sanitaire, les robinetteries I. Clapets anti-retour, voir fig. [11] et [12]. thermostatiques doivent être vidangées séparément, car des clapets anti-retour sont installés dans les raccordements d’eau L’installation s’effectue dans l’ordre inverse.
