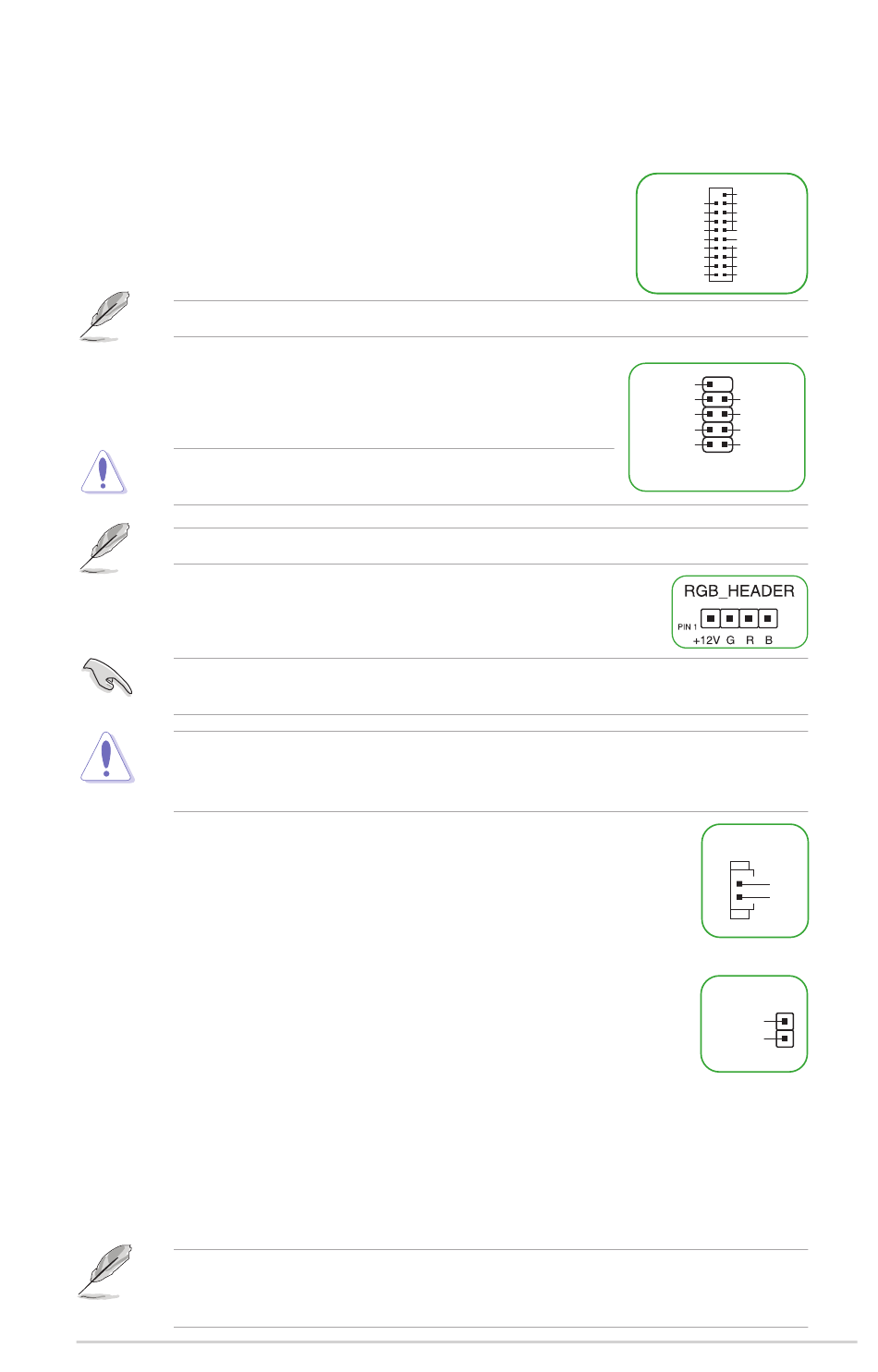

7. Ports SATA 6 Gb/s
Les ports SATA 6 Gb/s permettent de connecter des périphériques SATA, tels que des lecteurs
optiques ou disques durs, par un câble SATA.
8. Connecteur USB 3.2 Gen 1
Ce connecteur est dédié à la connexion de ports USB 3.2 Gen1
supplémentaires. Le connecteur USB 3.2 Gen1 fournit des vitesses de
transfert jusqu'à 5 Gb/s.
Le module USB 3.2 Gen1 est vendu séparément.
9. Connecteur USB 2.0
Ce connecteur est dédié à la connexion de ports USB 2.0 supplémentaires.
Le connecteur USB 2.0 fournit des vitesses de transfert jusqu'à 480 Mb/s.
Ne connectez pas de câble 1394 aux ports USB. Le faire peut
endommager la carte mère !
Le module USB 2.0 est vendu séparément.
10. Connecteur AURA RGB
Le connecteur RGB permet de brancher des bandes LED RGB.
L'en-tête RGB prend en charge 5050 bandes de LED multicolores RGB (12V / G / R / B), avec une
puissance nominale maximale de 3A (12V), et pas plus de 3 m.
Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et
que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager
la carte mère, les périphériques et/ou les composants.
11. Cavalier batterie RTC (2-pin BATT_CON)
Ce connecteur est dédié à la batterie Lithium CMOS.
12. Cavalier d'effacement de mémoire CMOS (Clear CMOS)
Ce connecteur permet d'effacer la mémoire CMOS RTC des paramètres système tels
que la date, l'heure et les mots de passe.
Pour effacer la mémoire RTC :
1.
Éteignez l'ordinateur et débranchez le cordon d'alimentation.
2.
Utilisez un objet métallique tel qu'un tournevis pour court-circuiter les
deux broches.
3.
Branchez le cordon d'alimentation et démarrez l'ordinateur.
4.
Maintenez la touche <Suppr.> du clavier enfoncée lors du démarrage et entrez dans le
BIOS pour saisir à nouveau les données.
Si les instructions ci-dessus ne permettent pas d'effacer la mémoire RTC, retirez la pile embarquée
et court-circuitez à nouveau les deux broches pour effacer les données de la RAM RTC CMOS. Puis,
réinstallez la pile.
ASUS PRIME B460I-PLUS
PIN 1
USB3+5V
USB3+5V
IntA_P1_SSRX-
IntA_P2_SSRX-
IntA_P1_SSRX+
IntA_P2_SSRX+
GND
GND
IntA_P1_SSTX-
IntA_P2_SSTX-
IntA_P1_SSTX+
IntA_P2_SSTX+
GND
GND
IntA_P1_D-
IntA_P2_D-
IntA_P1_D+
IntA_P2_D+
GND
NC
GND
GND
USB_P2+
USB_P1+
USB_P2-
USB_P1-
USB+5V
USB+5V
PIN 1
BATT_CON
VBAT
GND
PIN 1
CLRTC
GND
+3V_BAT
PIN 1
1-3
