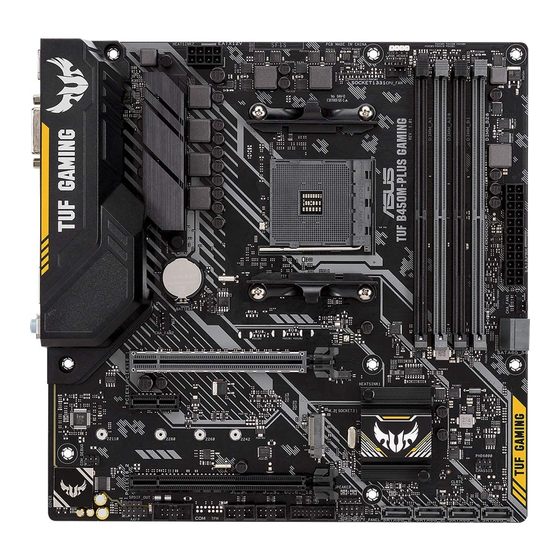

Sommaire des Matières pour Asus TUF B450M-PLUS GAMING
- Page 1 TUF B450M-PLUS GAMING...
- Page 2 La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé...
- Page 3 Table des matières Consignes de sécurité ....................iv À propos de ce manuel .................... iv Contenu de la boîte ....................vi Résumé des caractéristiques de la TUF B450M-PLUS GAMING ......vi Chapitre 1 : Introduction au produit Avant de commencer .....................1-1 Vue d'ensemble de la carte mère .................1-1...
- Page 4 Consignes de sécurité Sécurité électrique • Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système. • Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles.
- Page 5 Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et/ou des logiciels. Site Web ASUS Le site Web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents. Reportez-vous aux informations de contact ASUS. Documentation optionnelle Le contenu livré...
- Page 6 * En raison de certaines limitations du processeur, la prise en charge des cœurs du processeur varie en fonction du processeur. ** Rendez-vous sur le site www.asus.com pour consulter la liste des processeurs AMD® compatibles avec cette carte mère. Chipset Chipset AMD®...
- Page 7 ! - ASUS Overvoltage Protection : Une protection de l'alimentation exceptionnelle - Interface E/S arrière ASUS en acier inoxydable : 3X plus résistante à la corrosion pour une plus grande durabilité ! - Design d'alimentation numérique ASUS DIGI+ vRM : Design d'alimentation numérique à...
- Page 8 1 x Connecteur pour haut-parleurs 1 x Connecteur panneau système Flash ROM 128 Mb, BIOS UEFI AMI, PnP, SM BIOS 3.1, ACPI 6.1, BIOS multilingue, ASUS EZ Flash 3, CrashFree BIOS 3, F6 (Q-Fan), F3 (Favoris), F12 (Capture d'écran), F4 (AURA BIOS ACTIvÉ/DÉSACTIvÉ), F9 (Recherche), Historique des modifications, ASUS User Profile...
- Page 9 U31G2_1 châssis LAN_U31G1_34 128Mb BIOS AUDIO Realtek ® CHA_FAN2 8111H PCIEX16_1 PCIEX1 Super ® 22110 2280 2260 2242 B450 PCIEX16_2 CLRTC SPEAKER SATA6G_1 SATA6G_2 SATA6G_3 SATA6G_4 USB34 USB56 U31G1_12 AAFP F_PANEL Scannez le code QR pour plus de détails sur les broches de la carte mère. ASUS TUF B450M-PLUS GAMING...
- Page 10 • N'oubliez pas de connecter la prise EATX12V 8 broches. Sinon, le système ne démarrera pas. • Une alimentation plus puissante est recommandée lors de l'utilisation d'un système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate. • Si vous n'êtes pas certain de l'alimentation système minimum requise, référez-vous à la page Calculateur de la puissance recommandée pour votre alimentation sur http:// support.asus.com.cn/PowerSupply.aspx?SLanguage=en pour plus de détails. Socket pour processeur AMD® AM4 La carte mère est livrée avec un socket AM4 conçu pour l'installation d'un processeur AMD® Ryzen™ de 2e génération / Ryzen™ avec Radeon™ Vega Graphics / Ryzen™ de 1e génération. Pour plus de détails, consultez la section Processeur. Connecteur de bande Aura RGB (4-pin RGB_HEADER) Ce connecteur est dédié aux bandes LED RGB. RGB_HEADER L'en-tête RGB prend en charge 5050 bandes de PIN 1 +12V G R B...
- Page 11 Connecteurs SATA 6.0 Gb/s AMD® (7-pin SATA6G_1~6) Ces connecteurs sont réservés à des câbles Serial ATA pour la connexion de disques durs Serial ATA 6.0 Gb/s. Cavalier Clear CMOS (2-pin CLRTC) CLRTC Ce connecteur permet d'effacer la mémoire CMOS RTC des paramètres système tels que la date, l'heure et les mots de passe. Pour effacer la mémoire RTC : Éteignez l'ordinateur et débranchez le cordon d'alimentation. PIN 1 Utilisez un objet métallique tel qu'un tournevis pour court-circuiter les deux broches. Branchez le cordon d'alimentation et démarrez l'ordinateur. Maintenez la touche <Suppr.> du clavier enfoncée lors du démarrage et entrez dans le BIOS pour saisir à nouveau les données. Si les instructions ci-dessus ne permettent pas d'effacer la mémoire RTC, retirez la pile embarquée et court-circuitez à nouveau les deux broches pour effacer les données de la RAM RTC CMOS. Puis, réinstallez la pile. ASUS TUF B450M-PLUS GAMING...
- Page 12 Connecteur panneau système (10-1 pin F_PANEL) Ce connecteur est compatible avec plusieurs fonctions intégrées au châssis. Connecteur haut-parleur d'alerte système (4-pin SPEAKER) Ce connecteur à 4 broches est dédié au petit haut-parleur d'alerte du boîtier. Ce petit haut- parleur vous permet d'entendre les bips d'alerte système. Connecteur USB 3.1 Gen 1 jusqu'à 5 Gb/s (20-1 pin U31G1_12) Ce connecteur est dédié à la connexion de ports USB 3.1 Gen 1 supplémentaires. Il est conforme à la norme USB 3.1 Gen 1 qui peut supporter un débit allant jusqu'à 5 Gb/s. Si le panneau avant de votre châssis intègre un port USB 3.1 Gen 1, vous pouvez utiliser ce port pour brancher un périphérique USB 2.0. Connecteurs USB 2.0 (10-1 pin USB34, USB56) Ces connecteurs sont réservés à des ports USB 2.0. Connectez le câble du module USB à l'un de ces connecteurs, puis installez le module dans un slot à l'arrière du châssis. Ces ports sont conformes à la norme USB 2.0 qui peut supporter un débit de 480 Mb/s. Connecteur COM (10-1 pin COM) Ce connecteur est réservé à un port série (COM). Connectez le câble du module de port série à ce connecteur, puis installez...
- Page 13 Processeurs AMD® Ryzen™ avec Radeon™ Vega Graphics Mode de fonctionnement PCI Express Configuration VGA PCIe 3.0 x16_1 PCIe 2.0 x16_2 Une carte VGA/PCIe Deux cartes VGA/PCIe • Lors de l'installation d'une seule carte, utilisez le slot PCIe 3.0/2.0 x16_1 (gris) pour obtenir de meilleures performances. • Il est recommandé d'utiliser un bloc d'alimentation pouvant fournir une puissance électrique adéquate lors de l'utilisation de la technologie CrossFireX™. • Connectez un ventilateur du châssis au connecteur CHA_FAN1/2 de la carte mère lors de l'utilisation de multiples cartes graphiques pour un meilleur environnement thermique. Slot PCI Express 2.0 x 1 Ce slot est compatible avec les cartes réseau PCI Express x1, SCSI et autres cartes conformes aux caractéristiques PCI Express. ASUS TUF B450M-PLUS GAMING...
- Page 14 Connecteurs arrières Port souris + clavier PS/2. Ce port accueille une souris ou un clavier PS/2. Port DVI-D. Ce port est compatible avec les appareils dotés d'une prise DVI-D. Le signal DVI-D ne peut pas être converti en signal RGB sur les moniteurs CRT et n'est pas compatible avec l'interface DVI-I. Port USB 3.1 Gen 2 jusqu'à 10 Gb/s (bleu-vert, Type A). Ce port USB 3.1 (Universal Serial Bus 3.1) à neuf broches est à disposition pour connecter des périphériques USB 3.1 Gen 2. • Les périphériques USB 3.1 Gen 1/Gen 2 ne peuvent être utilisés que comme périphériques de stockage des données. • En raison du design du chipset AMD® série AM4, les périphériques USB 2.0 et 3.1 Gen 1/Gen 2 connectés fonctionnent en mode xHCI. • Il est fortement recommandé de connecter vos périphériques USB 3.1 Gen 2 sur les ports USB 3.1 Gen 2 pour un débit et des performances accrus. Port ethernet (RJ-45). Ce port permet une connexion Gigabit à un réseau local LAN (Local Area Network) via un hub réseau. Reportez-vous au tableau ci-dessous pour plus de détails sur les témoins des ports réseau. Témoins des ports réseau LED ACT/LIEN LED VITESSE...
- Page 15 Vert (Panneau avant) latéraux Ports USB 3.1 Gen 1 jusqu'à 5 Gb/s. Ces ports USB (Universal Serial Bus) à neuf broches sont à disposition pour connecter des périphériques USB 3.1 Gen 1. • Les périphériques USB 3.1 Gen 1 ne peuvent être utilisés que comme périphériques de stockage des données. • En raison du design du chipset AMD® série AM4, les périphériques USB 2.0 et 3.1 Gen 1 connectés fonctionnent en mode xHCI. Port USB 3.1 Gen 1 Type C. Ce port USB (Universal Serial Bus) Type C est destiné aux appareils mobiles ou périphériques USB 3.1 Gen 1. Port HDMI. Ce port est réservé à la connexion d'un périphérique externe lui-même doté d'une interface HDMI (High-Definition Multimedia Interface). Il est compatible avec la norme HDCP permettant la lecture de DVD HD, de disques Blu-ray et de tout autre contenu intégrant un verrou numérique. Ports USB 2.0. Ces ports USB (Universal Serial Bus) à quatre broches sont à disposition pour connecter des périphériques USB 2.0 / 1.1. ASUS TUF B450M-PLUS GAMING...
- Page 16 Processeur La carte mère est livrée avec un socket AM4 conçu pour l'installation d'un processeur AMD® Ryzen™ de 2e génération / Ryzen™ avec Radeon™ Vega Graphics / Ryzen™ de 1e génération. Assurez-vous que tous les câbles sont débranchés lors de l'installation du processeur. Le socket AM4 possède des broches différentes des sockets FM2+ et FM2. Assurez-vous de n'installer qu'un processeur conçu pour le socket AM4. Le processeur ne peut être installé que dans un seul sens. NE PAS forcer sur le processeur pour le faire entrer dans le socket afin d'éviter de plier les broches du socket et/ou d'endommager le processeur ! Installer le processeur Si nécessaire, appliquez la pâte thermique sur la surface du processeur et du dissipateur avant toute installation. Chapitre 1 : Introduction au produit...
- Page 17 Installer le ventilateur du processeur Type 1 Type 2 Retirez les vis et le module de rétention uniquement. Ne retirez pas la plaque du dessous. ASUS TUF B450M-PLUS GAMING...
- Page 18 Sockets DIMM_A1 Canal A DIMM_A1 & DIMM_A2* DIMM_A2* Canal B DIMM_B1 & DIMM_B2* DIMM_B1 DIMM_B2* • Vous pouvez installer des modules de mémoire de tailles variables dans les canaux A et B. Le système se chargera de mapper la taille totale du canal de plus petite taille pour les configurations Dual-Channel (Bi-Canal). Tout excédent de mémoire du canal le plus grand est alors mappé pour fonctionner en Single-Channel (Canal unique). • Installez toujours des modules de mémoire dotés de la même latence CAS. Pour une compatibilité optimale, il est recommandé d'installer des barrettes mémoire identiques ou partageant le même code de données. Consultez votre revendeur pour plus d'informations. • Les modules de mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale (4 modules de mémoire). • Visitez www.asus.com pour consulter la liste des modules de mémoire compatibles Configurations mémoire recommandées DIMM_A1 DIMM_A2* DIMM_A2* DIMM_A2* DIMM_B1 DIMM_B2* DIMM_B2* Chapitre 1 : Introduction au produit 1-10...
- Page 19 Installer un module de mémoire Retirer un module de mémoire ASUS TUF B450M-PLUS GAMING 1-11...
- Page 20 Appuyer sur le bouton d'alimentation pour éteindre puis rallumer le système. N'utilisez cette méthode que si les deux méthodes précédentes ont échoué. L'utilisation du bouton d'alimentation, du bouton de réinitialisation ou des touches <Ctrl>+<Alt>+<Suppr.> peut endommager vos données ou votre système. Il est recommandé d'éteindre correctement votre système depuis votre système d'exploitation. • Les captures d'écrans du BIOS incluses dans cette section sont données à titre indicatif et peuvent différer de celles apparaissant sur votre écran. • Téléchargez la dernière version du BIOS sur le site Web d'ASUS www.asus.com. • Si le système devient instable après avoir modifié un ou plusieurs paramètres du BIOS, rechargez les valeurs par défaut pour restaurer la compatibilité et la stabilité du système. Choisissez l'option Load Optimized Defaults (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche F5. • Si le système ne démarre pas après la modification d'un ou plusieurs paramètres du BIOS, essayez d'effacer la mémoire CMOS pour restaurer les options de configuration par défaut de la carte mère. Consultez la section Vue d'ensemble de la carte mère pour plus d'informations sur l'effacement de la mémoire CMOS. L'écran de menu BIOS Le programme de configuration du BIOS possède deux interfaces de configuration : EZ Mode (Mode EZ) et Advanced Mode (Mode avancé). Appuyez sur la touche <F7> pour basculer entre les deux modes. ASUS TUF B450M-PLUS GAMING...
- Page 21 EZ Mode (Mode EZ) Par défaut, l'écran EZ Mode (Mode EZ) est le premier à apparaître lors de l'accès au BIOS. L'interface EZ Mode offre une vue d'ensemble des informations de base du système et permet aussi de modifier la langue du BIOS, le mode de performance, le profil des ventilateurs et l'ordre de démarrage des périphériques. Pour accéder à l'interface Advanced Mode, cliquez sur Advanced Mode (F7) ou appuyez sur la touche <F7> de votre clavier. Le type d'interface par défaut du BIOS peut être modifié. Reportez-vous à l'élément Setup Mode (Mode de configuration) dans la section Menu Boot (Démarrage) pour plus de détails. Affiche les propriétés système du mode Affiche la température du processeur et de la carte mère, les sélectionné. Cliquez sur <Entrée> pour tensions de sortie du processeur, la vitesse des ventilateurs changer de mode installés et les informations liées aux lecteurs SATA Recherche par nom d'élément du BIOS,...
- Page 22 Barre de défilement Langue Dernières modifications Aide générale Raccourcis Éléments de sous-menu Rechercher dans les FAQ Champs de configuration Retour en affichage EZ Mode Éléments de menu Fenêtre contextuelle Affiche les données de surveillance du matériel ASUS TUF B450M-PLUS GAMING...
- Page 23 Rechercher dans les FAQ Déplacez votre souris au-dessus de ce bouton pour afficher un code QR. Numérisez ce code QR avec votre appareil mobile pour vous connecter à la page Web de FAQ sur le BIOS ASUS. Vous pouvez également scanner le code QR ci-dessous. Menu Exit (Sortie) Le menu Exit vous permet non seulement de charger les valeurs optimales par défaut des éléments du BIOS, mais aussi d'enregistrer ou d'annuler les modifications apportées au BIOS. Load Optimized Defaults (Charger les valeurs optimisées par défaut) Cette option vous permet de charger les valeurs par défaut de chaque paramètre des menus du BIOS. Lorsque vous choisissez cette option ou lorsque vous appuyez sur <F5>, une fenêtre de confirmation apparaît. Sélectionnez OK pour charger les valeurs par défaut. Save Changes and Reset (Enregistrer les modifications et redémarrer le système) Une fois vos modifications terminées, choisissez cette option pour vous assurer que les valeurs définies seront enregistrées. Lorsque vous sélectionnez cette option ou lorsque vous appuyez sur <F10>, une fenêtre de confirmation apparaît. Choisissez OK pour enregistrer les modifications et quitter le BIOS. Discard Changes and Exit (Annuler et quitter) Choisissez cette option si vous ne voulez pas enregistrer les modifications apportées au BIOS. Lorsque...
- Page 24 Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement. CAN ICES-3(B)/NMB-3(B) ASUS TUF B450M-PLUS GAMING...
- Page 25 être jetée avec les déchets ménagers. Services de reprise et de recyclage Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi...
- Page 26 Cijeli Slovensky Spoločnosť ASUSTeK Computer Inc. týmto vyhlasuje, že toto tekst EU izjave o sukladnosti dostupan je na: www.asus.com/support zariadenie vyhovuje základným požiadavkám a ostatým príslušným Čeština Společnost ASUSTeK Computer Inc. tímto prohlašuje, že toto zařízení...
- Page 27 +1-510-608-4555 Site Web http://www.asus.com/us/ Support technique Support fax +1-812-284-0883 Téléphone +1-812-282-2787 Support en ligne http://qr.asus.com/techserv ASUS COMPUTER GmbH (Allemagne et Autriche) Adresse Harkort Str. 21-23, 40880 Ratingen, Germany +49-2102-959931 Site Web http://www.asus.com/de Contact en ligne http://eu-rma.asus.com/sales Support technique Téléphone +49-2102-5789555...
- Page 28 This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Ver. 180125 ASUS TUF B450M-PLUS GAMING...
