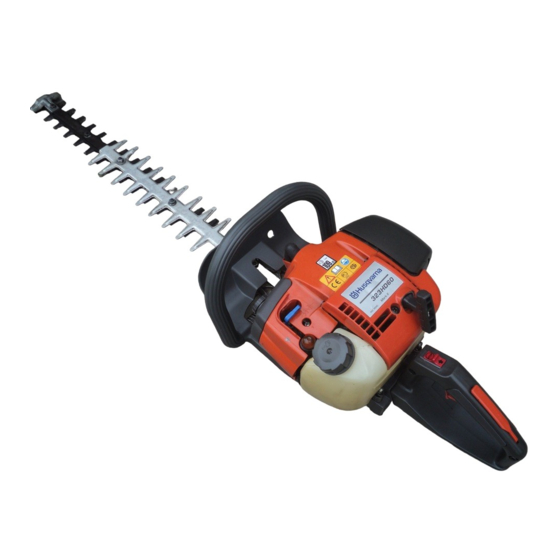

- Page 1 Manuel d’utilisa tion 323HD60 325HD60 X-series 325HD75 X-series Lir e attentivement et bien assimiler le manuel d’utilisation avant F F F F r r r r e e e e n n n n c c c c h h h h...
- Page 2 EXPLICATION DES SYMBOLES Symboles Arrêter le moteur en déplaçant l’interrupteur d’arrêt en position d’arrêt. REMARQUE! L'interrupteur d'arrêt se AVERTISSEMENT! Un taille-haie utilisé remet automatiquement en position de de manière imprudente ou inadéquate démarrage. Toujours retirer le chapeau de peut devenir un outil dangereux, bougie de la bougie lors du montage, pouvant causer des blessures graves contrôle et/ou entretien, afin d'éviter tout démarrage...
- Page 3 SOMMAIRE Sommaire Contrôler les points suivants avant la mise en marche: EXPLICATION DES SYMBOLES Symboles ..............Lire attentivement le manuel d’utilisation. SOMMAIRE Sommaire ..............AVERTISSEMENT! Une exposition prolongée Contrôler les points suivants avant la mise en marche: au bruit risque de causer des lésions INTRODUCTION auditives permanentes.
- Page 4 Cher client, Félicitations pour ce choix d’un produit Husqvarna. Husqvarna a vu le jour en 1689 lorsque le roi Karl XI décida de construire un arsenal pour la fabrication des mousquets au bord de la rivière Huskvarna. Le choix de l’emplacement était logique puisque la rivière Huskvarna servait à...
- Page 5 QUELS SONT LES COMPOSANTS? Quels sont les composants? 1 Manuel d’utilisation 13 Verrou pour la poignée (325HD60, 325HD75) 2 Ravitaillement en lubrifiant, renvoi d’angle 14 Réservoir d’essence 3 Engrenage 15 Bouchon du réservoir de carburant 4 Couteaux 16 Pompe à carburant 5 Protège-couteau 17 Commande de starter 6 Poignée avant...
- Page 6 INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Important! Équipement de protection personnelle IMPORTANT! La machine est uniquement destinée à la taille des IMPORTANT! branches et des rameaux. Un taille-haie utilisé de manière imprudente ou inadéquate Ne jamais utiliser une machine qui a été modifiée au point peut devenir un outil dangereux, pouvant causer des de ne plus être conforme au modèle original.
- Page 7 INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Blocage de l’accélération HABITS Porter des vêtements fabriqués dans un matériau résistant à Le blocage de l’accélération a pour but d’empêcher toute la déchirure, éviter les vêtements excessivement amples qui accélération involontaire. Une fois le cliquet (A) enfoncé dans risqueraient de se prendre dans les broussailles et les la poignée (= en tenant celle-ci), la commande de branches.
- Page 8 INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Bouton d’arrêt Vérifier régulièrement l’état des éléments afin de détecter fissures et déformations. Vérifier que les éléments anti- Le bouton d’arrêt est utilisé pour arrêter le moteur. vibrations sont entiers et solidement fixés. AVERTISSEMENT! Une exposition excessive aux vibrations peut entraîner des troubles circulatoires ou nerveux chez les personnes sujettes à...
- Page 9 INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Couteaux Ne jamais utiliser une machine dont le silencieux est défectueux. Pour obtenir un bon résultat de coupe, il est important que la pression de contact entre les couteaux soit correcte. Le réglage de la pression de contact s’effectue en serrant à fond dans le sens des aiguilles d’une montre les vis situées sur la partie inférieure de la poutrelle des couteaux.
- Page 10 • Pour obtenir un fonctionnement et des résultats optimaux, coupe. utiliser une huile moteur deux temps HUSQVARNA fabriquée spécialement pour nos moteurs deux temps à • Afin d'éviter tout démarrage accidentel du moteur, refroidissement à...
- Page 11 MANIPULATION DU CARBURANT Mélange Remplissage de carburant • Toujours effectuer le mélange dans un récipient propre et destiné à contenir de l’essence. • Toujours commencer par verser la moitié de l’essence à mélanger. Verser ensuite la totalité de l’huile. Mélanger en secouant le récipient.
- Page 12 DÉMARRAGE ET ARRÊT Contrôles avant la mise en marche Démarrage et arrêt • Inspecter la zone de travail. Retirer tout object susceptible AVERTISSEMENT! Le carter d’embrayage d’être projeté. complet avec l’engrenage doit être monté • Vérifier l’équipement de coupe. Ne jamais utiliser des avant de démarrer la machine, sinon couteaux émoussés, craquelés ou abîmés.
- Page 13 DÉMARRAGE ET ARRÊT Démarrage Plaquer la machine contre le sol à l’aide de la main gauche (NOTA! Pas à l’aide du pied!). Saisir ensuite la poignée de démarrage de la main droite et tirer lentement sur le lanceur jusqu’à ce qu’une résistance se fasse sentir (les cliquets d’entraînement grippent), puis tirer énergiquement et rapidement sur le lanceur.
- Page 14 TECHNIQUES DE TRAVAIL Méthodes de travail Consignes de sécurité pour l’entourage • Ne jamais laisser un enfant utiliser la machine. IMPORTANT! • S’assurer qu’aucune personne ne s’approche à moins de 15 m pendant le travail. Ce chapitre traite des consignes de sécurité de base lors du travail avec un taille-haie.
- Page 15 TECHNIQUES DE TRAVAIL Techniques de travail de base • Étudier attentivement l’objet à scier afin de détecter les obstacles éventuels tels que les lignes électriques, les • Travailler en effectuant des mouvements de balancier de insectes, les animaux, etc. ou les objets pouvant bas en haut lors de la taille des côtés.
- Page 16 Réglage de base • Le réglage de base du carburateur est effectué à l’usine. Les caractéristiques techniques de cette machine Husqvarna Le réglage de base est plus riche que le mélange optimal assurent des émissions de gaz nocifs réduites au minimum.
- Page 17 ENTRETIEN Réglage final du régime de ralenti T Le moteur ne doit pas être chargé lors du réglage du pointeau haut-régime H. Le pointeau haut-régime H est correctement Régler le régime de ralenti à l’aide de la vis de ralenti T si un réglé...
- Page 18 ENTRETIEN Silencieux Système de refroidissement La machine est équipée d’un système de refroidissement REMARQUE! Certains silencieux sont dotés d’un pot permettant d’obtenir une température de fonctionnement catalytique. Voir le chapitre Caractéristiques techniques pour aussi basse que possible. déterminer si la machine est pourvue d’un pot catalytique. Le silencieux est conçu pour atténuer le bruit et dévier le flux des gaz d’échappement loin de l’utilisateur.
- Page 19 à l’aide du lubrifiant spécial, nº d’article 531 00 75-12 (UL 21). Huilage du filtre à air Toujours utiliser l’huile pour filtre HUSQVARNA, réf. 531 00 92-48. L’huile pour filtre contient un solvant permettant une distribution régulière de l’huile dans tout le filtre. Éviter par conséquent tout contact avec la peau.
- Page 20 ENTRETIEN Schéma d’entretien La liste ci-dessous indique l’entretien à effectuer sur la machine. La plupart des points sont décrits à la section Entretien. L’utilisateur ne peut effectuer que les travaux d’entretien et de révision décrits dans ce manuel d’utilisation. Les mesures plus importantes doivent être effectuées dans un atelier d’entretien agréé.
- Page 21 CARACTÉRISTIQUES TECHNIQUES Caractéristiques techniques Caractéristiques techniques 323HD60 325HD60 325HD75 Moteur Cylindrée, cm 24,5 24,5 24,5 Alésage, mm 34,0 34,0 34,0 Course, mm Régime de ralenti, tr/min 2700 2700 2700 Régime d’emballement maximal recommandé, tr/min 10500-12500 10500-12500 10500-12500 Puissance moteur maxi., selon ISO 8893...
- Page 22 Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél: +46-36-146500, déclarons, sous notre seule responsabilité, que le produit auquel se rattache la présente déclaration: taille-haies Husqvarna 323HD60, 325HD60 et 325HD75 à partir des numéros de série de l’année de fabrication 2002 et ultérieurement (l’année est indiquée en clair sur la plaque d’identification et suivie d’un numéro de série) sont conforme aux dispositions des directives du Conseil:...
