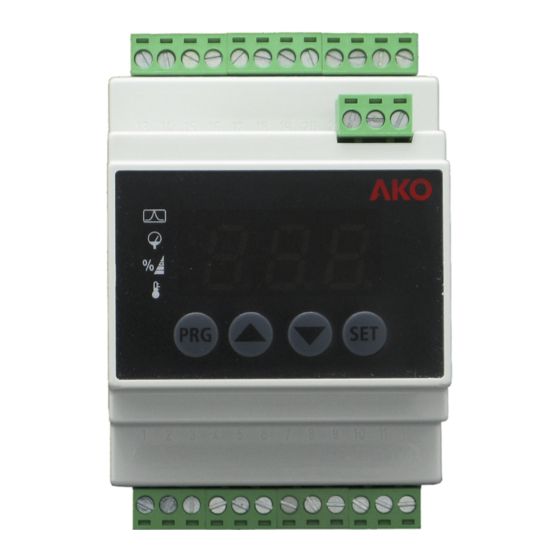

- Page 1 1456H003 Ed.01 AKO-14560 Contrôleur pour détendeur électronique Manuel d'utilisation...
- Page 2 6.- Tableau des paramètres .......................10 7.- Spécifications techniques......................12 AKO Electromecànica vous remercie d’avoir acheté notre produit qui a été développé et fabriqué à l’aide des technologies les plus innovantes ainsi que des processus de production et de contrôle qualité rigoureux.
- Page 3 Sonde de température Pt1000 de rechange (-100 à 120 ºC) AKO-15606 AKO-80077 Transformateur d'alimentation de rechange 115 - 230 V / 24 V Compatibilité Les tableaux suivants montrent la compatibilité du contrôleur AKO-145601 avec les soupapes d'expansion électroniques et les gaz réfrigérants. SOUPAPES D'EXPANSION ÉLECTRONIQUES COMPATIBLES Fabricant DANFOSS...
- Page 4 Le non-respect des instructions du fabricant lors de l'utilisation de l'appareil peut avoir une répercussion sur les conditions de sécurité. Pour garantir le bon fonctionnement de l'appareil, n'utilisez que des sondes fournies par AKO. L'appareil doit être installé dans un endroit à l'abri des vibrations, de l'eau et des gaz corrosifs, où...
- Page 5 1456H003 Ed.01 Connexion Entrée 12 Vdc alimentation d'urgence Détendeur électronique* AKO-80077 Maillage RS485 MODBUS AKO-145601 ºC Alimentation soupape Vanne Sonde 1 solénoïde de Température liquide AKO-15606 Max. 25 mètres (AKO-15586) Sonde 2 Pression AKO-D141xx d'aspiration AKO-15571 Rouge + 5 V...
- Page 6 1456H003 Ed.01 4.- Description de l'équipement LED ºC LED bar LED mode manuel Alarme LED LED surchauffe LED pression ºC ºC ºC LED ouverture de détendeur LED température Touche PRG Touche AUGMENTER Touche DIMINUER Touche SET Indicateurs LED ºC: Indique que l'écran affiche la valeur de la température en ºC. LED bar: Indique que l'écran affiche la valeur de la pression d'aspiration en bar.
- Page 7 1456H003 Ed.01 5.- Fonctionnement Clavier Touche PRG : En appuyant pendant 5 secondes, on accède au menu de programmation des paramètres. En appuyant deux fois de suite, il est possible de reprendre la régulation en cas d'alarme (voir page 9). Dans le menu de programmation, il est possible de revenir au niveau 1.
- Page 8 1456H003 Ed.01 VANNE À SOLÉNOÏDE SOUPAPE LIQUIDE D'EXPANSION ºC AKO-145601 ÉVAPORATEUR CONDENSATEUR RÉCIPIENT DE LIQUIDE AKO-D141xx COMPRESSEUR Réglage Le contrôleur agit en réglant l'ouverture du détendeur en fonction des lectures de température et de la pression obtenues par les sondes 1 et 2 et en fonction de la demande de refroidissement contrôlée par un élément externe (entrée marche / arrêt).
- Page 9 La plage de mesure de la sonde de pression est configurée par défaut selon le modèle de sonde fournie (AKO-15571). Sa modification ne doit être effectuée que dans le cas où une sonde différente serait installée. La configuration ne doit être réalisée que par du personnel qualifié.
- Page 10 1456H003 Ed.01 Paramètres initiaux Le paramètre INI permet de redéfinir les valeurs par défaut des paramètres. Pour cela, sélectionnez le paramètre et introduisez le mot de passe en utilisant les touches N et Q. Appuyez sur SET, le contrôleur redémarre avec les réglages d'usine.
- Page 11 INI Paramètres initiaux (introduisez le mot de passe et doigtez sur SET) * Les paramètres TST et DSP sont définis automatiquement lorsque le modèle de détendeur est sélectionné. Ils ne doivent être modifiés que par du personnel qualifié. AKO exclut toute responsabilité pour les dommages causés à l'installation.
- Page 12 Compatibilité avec les gaz réfrigérants ..................(consulter page 3) Communications ......................MODBUS RTU / ASCII (Rs485) Bornes ..........................À vis, jusqu'à 2,5 mm Dimensions ..........................(consulter page 4) Montage ..............................Rail DIN Sonde de pression AKO-15571 / AKO-15572 Alimentation............................5 Vcc ±5% Sortie........................DC 0.5 4.5 V, ratiométrique à Degré de protection ............................IP65 Plage de mesure AKO-15571......................-1 15 bar...
- Page 13 1456H003 Ed.01...
- Page 14 1456H003 Ed.01...
- Page 15 1456H003 Ed.01...
- Page 16 AKO ELECTROMECÁNICA , S.A.L. Avda. Roquetes, 30-38 08812 • Sant Pere de Ribes. Barcelona • Spain. Tel.: +34 902 333 145 Fax: +34 938 934 054 www.ako.com Nous nous réservons le droit de fournir des produits qui peuvent légèrement différer de ceux décrits dans nos Fiches techniques. Informations actualisées sur notre site Web .
