Sonde de départ :
Placer la sonde « Circuit Nº2 » sur le tube de départ du circuit Nº2, après la pompe et la vanne 3 voies,
puis la raccorder au connecteur TWT FLH (de couleur ROUGE) prévu à cet effet, en respectant le sens
de connexion grâce au détrompeur (forme du connecteur).
Vanne 3 Voies mélangeuse :
Raccorder le servomoteur de la vanne aux bornes correspondantes de la carte puissance.

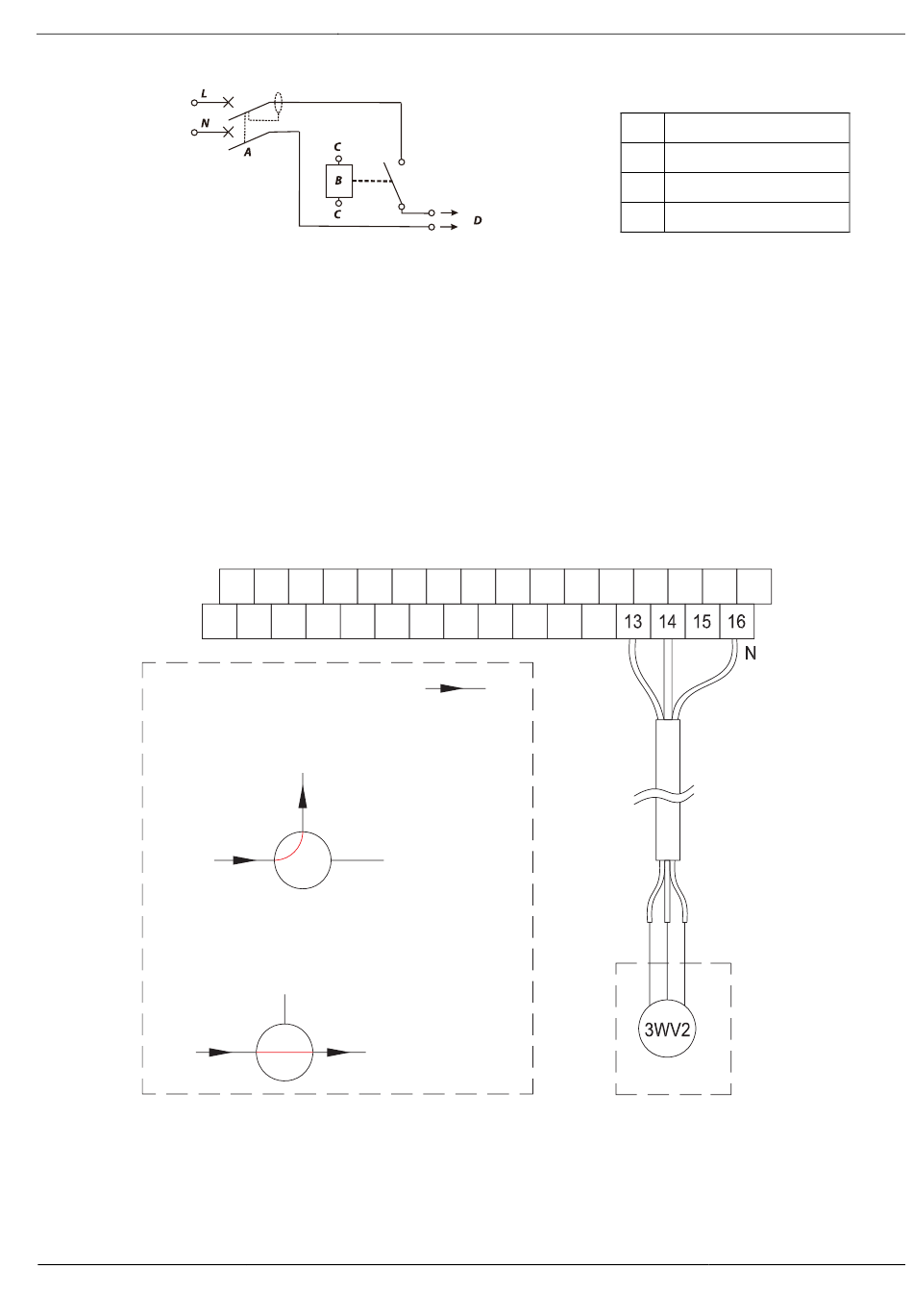

Raccorder selon le schéma suivant le servomoteur de la V3V avec un câble de 0.75 mm², tension de
220-240VAC – 0.2 A maximum sur les bornes 13, 14 et 16 (N).
description de la commande
de la V3V :
Borne 13 ON :
Borne 14 ON :
Rev 202308ELER1
Direction du flux
Eau mélangée
Chauffage
Eau mélangée
Chauffage
Ether bi-bloc compact R32
A
Disjoncteur
B
Relais KM9
C
Bornes 30 et 32
D
Pompe
Page 4-35 sur 75
