traitement d'air dans sa position finale (Voir figure 6).
Purge Principale
1. Retirez les (3) panneaux d'accès de l'armoire de traitement d'air.
2. Retirez le support en forme de « J » qui retient le serpentin d'évaporation.
3. Retirez le rotamètre du panneau d'accès inférieur du côté gauche et
faites glisser vers l'extérieur le serpentin d'évaporation et le bac de purge
horizontal.
4. Retirez le joint des raccordements de purge du bac horizontal.
5. Retirez le bouchon plastique de forme ovale du panneau d'accès du côté
gauche. Retirez le joint d'étanchéité en caoutchouc de forme ovale du
panneau d'accès inférieur du côté droit.
6. Les raccordements de purge du bac horizontal sont scellés avec un fin
revêtement de plastique. Quittez avec précaution cette pellicule avec un
tournevis et un marteau. Remarque : La purge supérieure deviendra la
purge secondaire qui est obligatoire dans de nombreuses municipalités.
7. Installez le capuchon en plastique retiré lors de l'étape 5 sur le panneau
d'accès inférieur du côté droit et le joint en caoutchouc de forme ovale sur
le panneau d'accès inférieur gauche.
8. Réinstallez le serpentin d'évaporation avec le panneau horizontal sur le
côté gauche. Remarque : poussez complètement l'ensemble vers l'arrière
pour assurer l'engagement du bac de flux ascendant avec le support du
montant arrière.
9. Installez le support en forme « J » (retiré lors de l'étape 2) pour soutenir le
bac de flux ascendant sur le montant d'arrimage.
10. Fixez tous les panneaux et le dispositif de mesure.
P
c
URgE DES
ONDENSATS
Le bac de purge du serpentin possède une purge principale et une purge
secondaire en option avec des raccordements femelles de 3/4" NPT. Les
connecteurs mâles de 3/4" NPT requis peuvent être en PVC, CPVC ou de tuyau
métallique et devront être serrés à la main à un couple d'environ 37 in-lbs.
pour éviter d'endommager le raccordement du bac de purge. Avec ce couple,
il faudra s'attendre à une profondeur d'insertion comprise entre 0,355 et 0,485
pouces (9 mm et 12 mm) (3 à 5 tours). Utilisez le raccord fileté femelle (3/4 fpt)
qui dépasse du boîtier des connexions extérieures.
1. Assurez-vous que le bac de purge NE soit PAS bouché.
2. Pour éviter un possible suintement et déversement sur la zone finie, il sera
peut-être nécessaire d'isoler la conduite de purge du condensat situé à
l'intérieur du bâtiment. Utilisez de l'Armaflex® ou un matériau similaire.
Un raccordement secondaire de purge du condensat a été fourni dans les zones
où les codes de construction l'imposent. Placez la conduite de purge d'1/4"
par pied pour fournir une purge libre. Isolez les conduites de purge situées
à l'intérieur du bâtiment pour éviter le suintement. Installez un purgeur de
condensat pour assurer une purge correcte. Si la conduite de purge secondaire
est requise, disposez la conduite séparément de la purge principale et
terminez-la où elle est facilement visible.
REMARQUE : De l'eau provenant de cette conduite signifie que la purge
principale du serpentin est obstruée et a besoin d'être débouchée.
Kit Dpih
Purge Principale

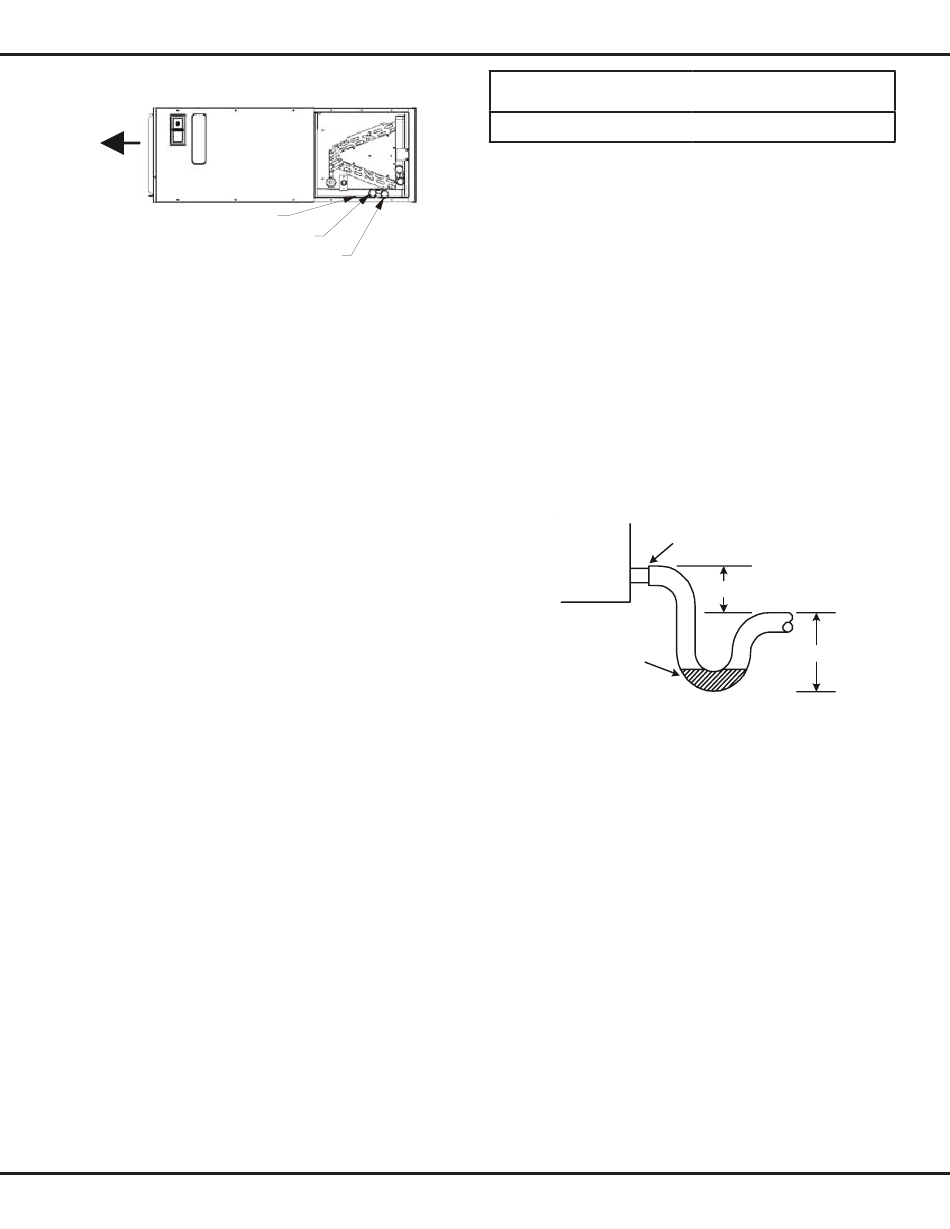

Figure 6
⚠
S
'
i Une pUrge SeconDaire n
eSt paS inStallée
L'installation doit comprendre un siphon en forme de « P » qui est situé aussi
près que possible du serpentin d'évaporation. Voir la figure 7 pour obtenir des
détails sur un siphon typique en « P » de conduite de condensat.
REMARQUE : Les conduites de purge sont requises par de nombreux codes
locaux. En l'absence de codes locaux en vigueur, veuillez vous référer aux
exigences listées dans le Code unifié de construction mécanique.
Un siphon dans une application d'aspiration empêche l'air d'être aspiré de
nouveau dans la conduite de purge lors du fonctionnement du ventilateur,
évitant ainsi du condensat de la purge, et s'il est connecté à une canalisation
d'égout pour empêcher les gaz d'égout d'être aspirés dans le flux d'air pendant
le fonctionnement du ventilateur.
L'expérience sur le terrain a montré que les siphons de condensats avec un
raccord en T vertical ouvert entre l'armoire de traitement d'air et le siphon
du condensat peuvent améliorer le drainage du condensat dans certaines
applications, mais peuvent entraîner une évacuation excessive de l'air hors
du raccord en T. Goodman® n'interdit pas ce type de drainage mais nous ne
le recommandons pas non plus à cause de la fuite d'air qui en résulte. Quelle
que soit la conception de purge du condensat utilisée, il est de la responsabilité
de l'installateur de s'assurer que le système de drainage du condensat est de
conception suffisante pour garantir une évacuation appropriée du condensat
du bac de purge du serpentin.
Connexion de
La Purge
Armoire de
Traitement d'Air
Étanchéité Liquide
Positive Requise
au Siphon
L'utilisation d'une pompe d'évacuation du condensat est permise si nécessaire.
Cette pompe de récupération du condensat devra disposer de la capacité de
fermeture de la tension de commande, si une obstruction de la purge survient.
Un siphon doit être installé entre l'unité et la pompe de récupération du
condensat.
REMARQUE IMPORTANTE : Le serpentin d'évaporation est revêtu d'huiles qui
peuvent dissoudre la mousse de polystyrène et certains types de plastique.
Par conséquent, une pompe d'évacuation ou un interrupteur à flotteur ne
doivent contenir aucun de ces matériaux.
Conseil : L'amorçage du siphon en « P » peut éviter une purge incorrecte lors
de l'installation initiale et au début de la saison de refroidissement.
Lorsque les serpentins sont installés au-dessus du plafond ou dans d'autres
lieux où des dégâts dus au débordement de la condensation peuvent survenir,
il est OBLIGATOIRE d'installer un bac de purge secondaire fabriqué sur place
sous l'enceinte de l'armoire du serpentin. Les conduites de purge du bac
secondaire doivent être installées et se terminer de sorte que le propriétaire
puisse voir les évacuations d'eau.
ATTEINDRE UN TAUx DE fUITE INfÉRIEUR à 2%
Assurez-vous que le joint en néoprène avec PSA reste intact sur toutes les
surfaces sur lesquelles les panneaux d'accès sont fixés. Ces surfaces constituent
la longueur totale du boîtier et des zones entre la plaque supérieure d'assise et
les panneaux d'accès inférieurs et supérieurs.
8
A
TTENTION
,
'
.
l
accèS SeconDaire Doit être obStrUé
2" Min.
3" Min.
Figure 8
