Installation et démontage du tuyau d'évacuation de chaleur

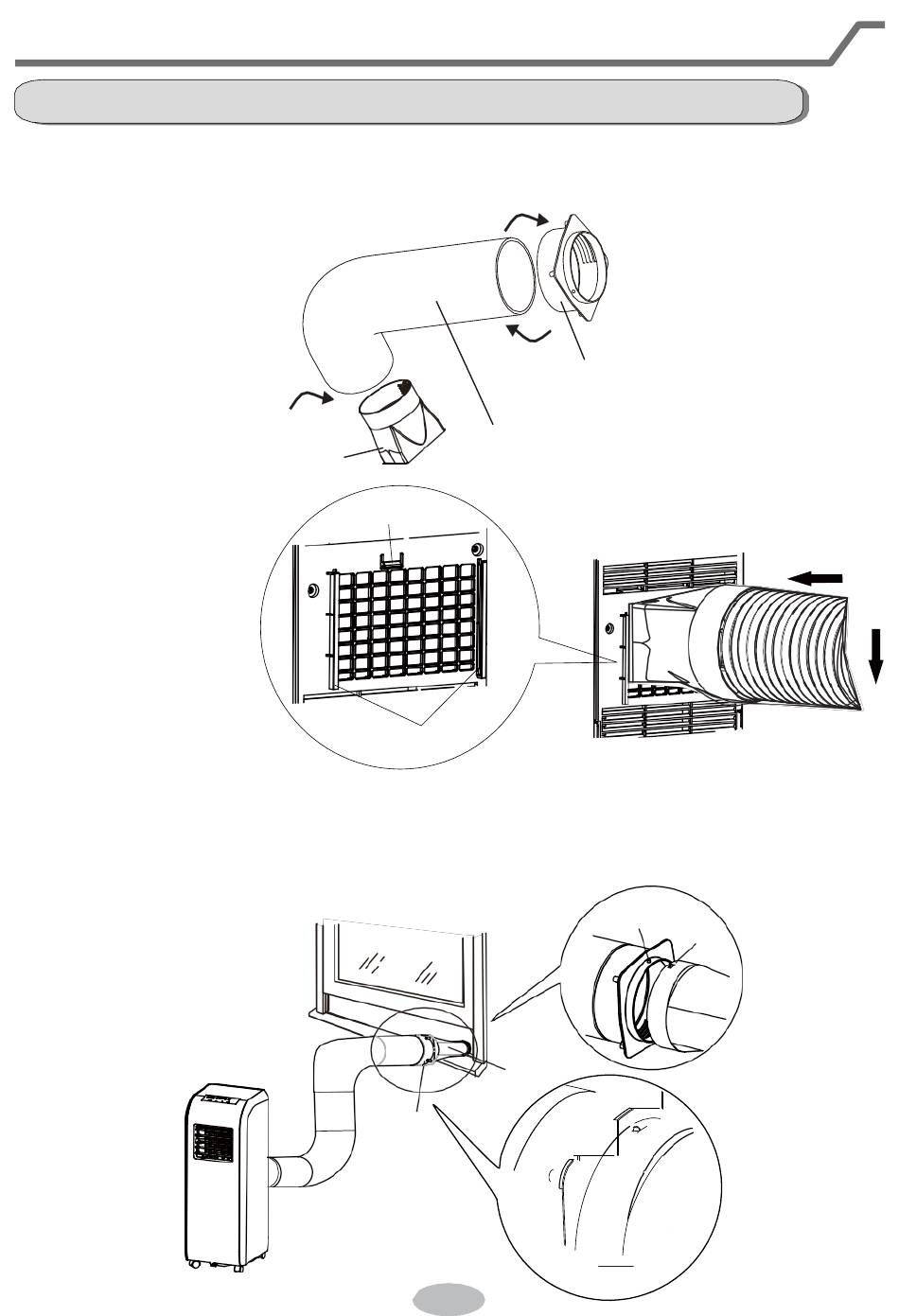

Installer le tuyau d'évacuation de chaleur
1. Faites tourner le joint A et le joint B dans le sens horaire dans les deux extrémités
du tuyau d'évacuation de chaleur.
dans le sens horaire
2. Insérer le joint A du
tuyau d'évacuation
de chaleur (le côté
avec « TOP » est
vers le haut) dans
la rainure jusqu'à
entendre un son.
3.
Placer le pic de positionnement du joint B du tuyau d'évacuation de chaleur sur l'encoche du joint
C ; tourner légèrement pour faire connecter le joint B et le joint C de manière hermétique.
dans le sens horaire
Joint A
fermoir
rainure
Joint B
22
Joint B
tuyau d'évacuation de chaleur
« TOP » est vers le haut
pic de
positionnement
Joint C
zone de connexion
encoche
