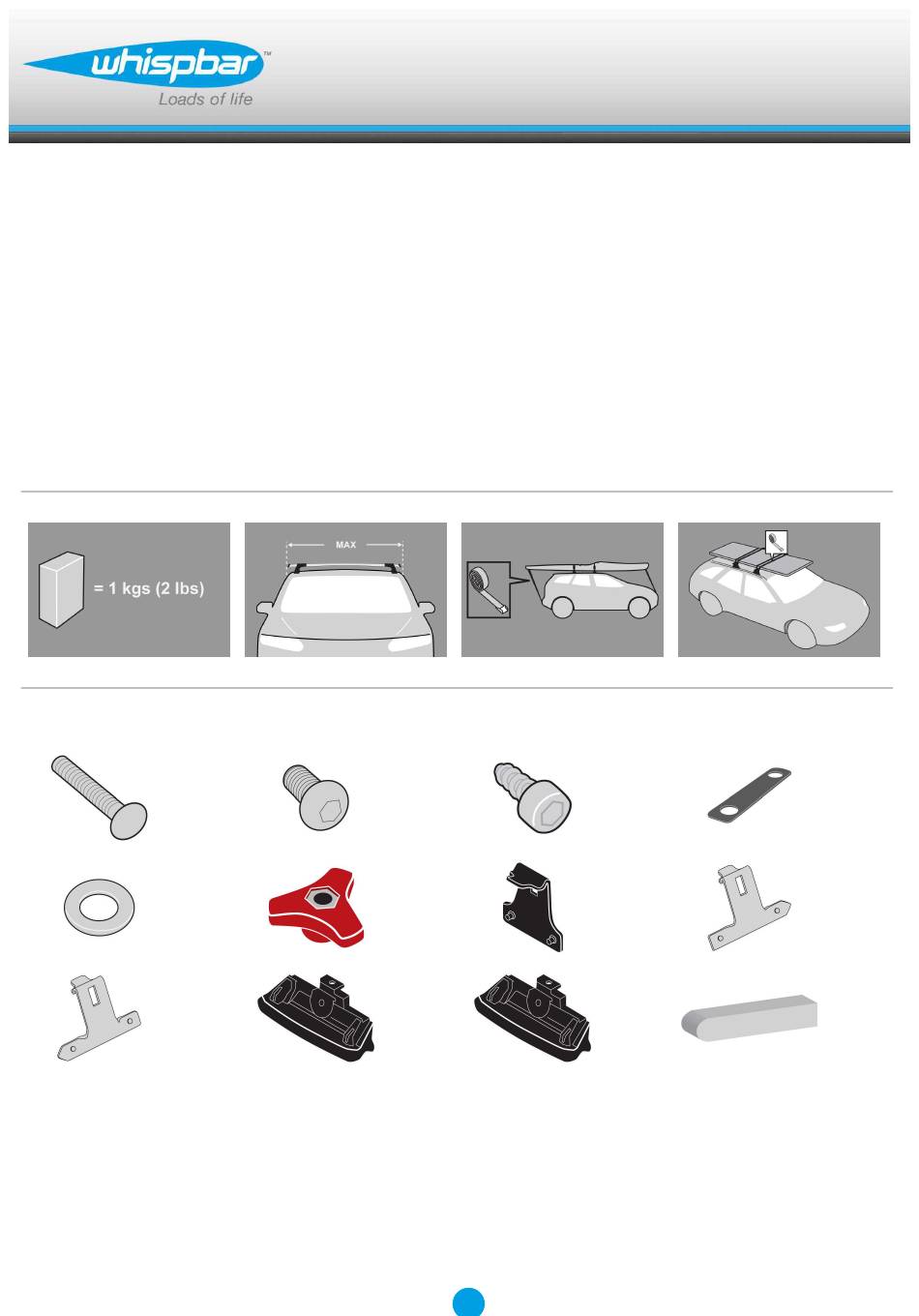

Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema
de transporte
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок
Revision No: 8C
x 4
x 4
x 1
x 4
x 4
x 2
1
Fitting Kit
x 8
x 2
x 2
K421W
x 4
x 1
x 2
Table des Matières
loading

Manuels Connexes pour Whispbar K421W

Sommaire des Matières pour Whispbar K421W

  • Page 33: Première Installation

    Fitting Kit K421W Première installation Retirer les pièces de contenu de l'emballage et vérifier. Contactez votre revendeur si certaines pièces sont manquantes ou endommagées. Ce kit correspond aux types A, B, C et D. Ces instructions montrent la barre transversale de type A posée. Elles correspondent également aux types B, C et...
  • Page 34 Fitting Kit K421W Utiliser le tournevis cruciforme pour repositionner la vis de réglage et faire 10 tours. Appuyer sur la vis de réglage et extraire les pieds de la barre transversale. Consulter les instructions de la barre transversale pour la régler.
  • Page 35 Fitting Kit K421W Serrer la vis de réglage jusqu'à 5 Nm (3.7 ft lb). Ôter le collier de serrage en plastique en saisissant la patte de la barre avec les doigts puis pousser fermement avec les pouces jusqu'à ce que le collier de serrage passe derrière la patte.
  • Page 36 Fitting Kit K421W Détacher le pied. Ranger les pièces détachées en lieu sûr. Répéter l'opération pour tous les pieds. Sélectionner des assemblages à quatre pieds et faire correspondre les assemblages gauches et droits avec les pieds des barres de toit gauches et droits.

  • Page 37: Montage

    Fitting Kit K421W REMARQUE : BARRE TRANSVERSALE AVANT UNIQUEMENT Seulement type de barres A Placer la mousse dans la barre comme indiqué. Les découper si nécessaire. Utiliser deux vis autotaraudeuses M5 x 12 mm pour fixer l'ensemble sur le pied.
  • Page 38 Fitting Kit K421W REMARQUE : BARRE TRANSVERSALE AVANT UNIQUEMENT S'assurer que la pointe de la fixation est bien orientée vers l'avant du véhicule. Appliquer des bandes de protection comme indiqué. Les découper si nécessaire. Il est important de placer les fixations à la bonne position sur le véhicule.
  • Page 39 Fitting Kit K421W Veiller à ce que les deux broches de la fixation s'enclenchent correctement dans les trous du rail de toit. Placer une main sur le pied et appliquer une pression vers le bas. Faire glisser la fixation à travers l'ouverture du pied.
  • Page 40 Fitting Kit K421W Utiliser les touches pour installer et verrouiller les couvercles Vérifier que la barre transversale est solidement fixée au véhicule. ATTENTION : Vérifier régulièrement que les vis sont bien serrées...
  • Page 41 Fitting Kit K421W Maintenance Nettoyer le toit de la voiture et les surfaces des produits qui seront en contact avec le toit de la voiture. Suivre les instructions de montage pour l'installation du produit sur votre véhicule. S'assurer que toutes les étapes sont réalisées dans l'ordre.
  • Page 42 Fitting Kit K421W Un système de galerie de toit chargé peut altérer les performances de votre véhicule. Soyez particulièrement conscients des effets de vents latéraux, le changement de direction, et du freinage. Évitez accélération et de décélération. Conduisez prudemment Noter que la hauteur totale du véhicule augmente lorsque les charges sont transportées en position verticale.

  • Page 80: Garantie Limitée À Vie

    Whispbar auquel il a acheté le produit, qui lui donnera des instructions sur la marche à suivre. Si l'acheteur au détail original n'est pas en mesure de contacter le distributeur de la marque Whispbar, ou si le distributeur n'est pas à même de remédier au défaut, l'acheteur au détail original devra communiquer avec Yakima par e-mail à...
  • Page 81 La garantie Whispbar couvre les systèmes de porte-charges, les coffres de toit et les accessoires fabriqués par Whispbar et commercialisés sous la marque Whispbar, pour une durée de cinq ans à compter de la date de la remise du produit à l'acheteur au détail d'origine.
