15.3
Exemples d'application pour
l'utilisation des entrées et sorties
numériques

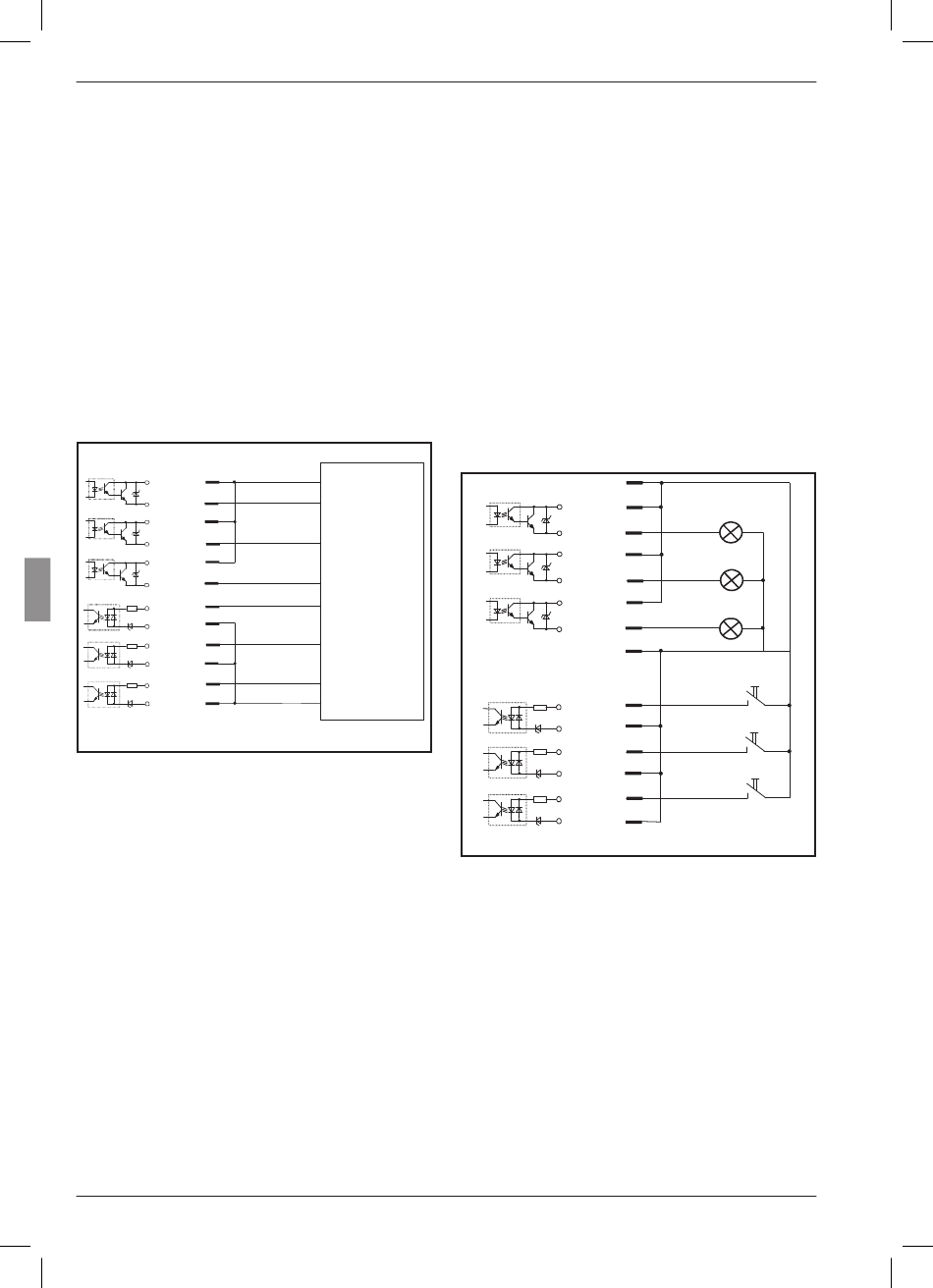

Exemple 1 : Raccordement à un API
Lors du raccordement du Millimar à un API, la
tension d'alimentation de l'API doit fournir le cou-
rant nécessaire pour alimenter les optocoupleurs
du Millimar. Seul ce branchement garantit une
séparation galvanique entre l'API et le Millimar.
20
OUT3+
21
OUT3-
22
OUT2+
23
OUT2-
24
OUT1+
25
OUT1-
5
IN3+
6
IN3-
8
IN2+
9
IN2-
11
IN1+
12
IN1-
Fiche D-Sub
25 broches
Fig. 10
Raccordement du Millimar à un API
74
Câble
+24 V
Entrée
Entrée
Entrée
API
Sortie
Sortie
Sortie
0 V
Exemple 2 : Raccordement d'appareils
sans alimentation propre
Lors du raccordement de commutateurs ou de
lampes au Millimar, il est possible d'utiliser la ten-
sion auxiliaire interne de ce dernier. Il n'y a tou-
tefois de séparation galvanique dans ce cas que
lorsque l'appareil raccordé garantit la séparation
nécessaire.
7
9V, max. 100 mA
20
OUT3+
21
OUT3 -
22
OUT2+
23
OUT2 -
-
24
OUT1+
25
OUT1 -
0 V
4
5
IN3+
6
IN3 -
8
IN2+
9
IN2 -
11
IN1+
12
IN1 -
Fiche D-Sub 25 broches
Fig. 11
Raccordement de lampes pour la classification
des résultats de mesure
Mahr GmbH, Millimar C1208/C1216/C1240
Câble
