12.3

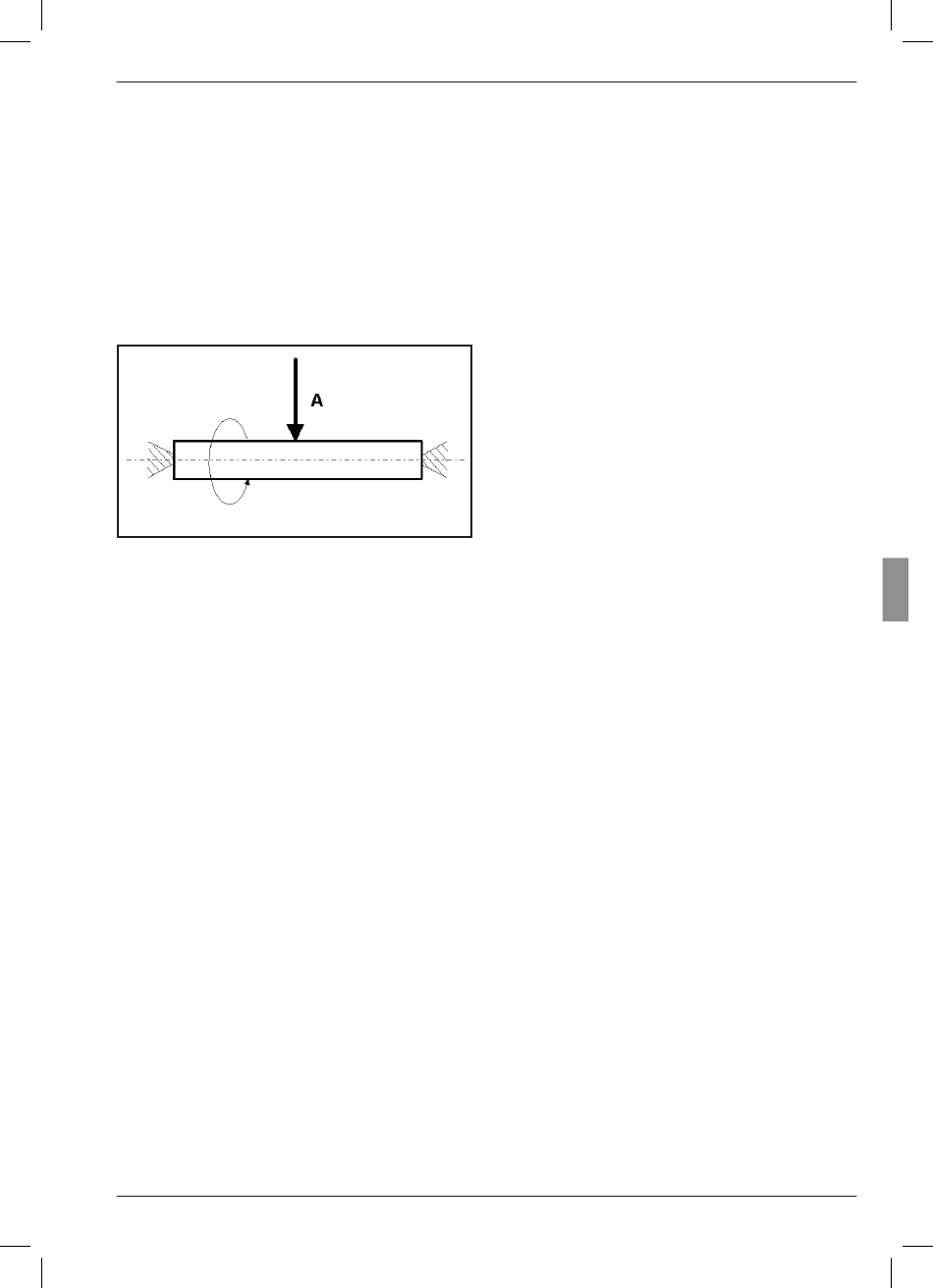

Procéder à une mesure de
battement radial (mesure
d'excentricité)
L'écart de battement radial doit être mesuré aux
pointes d'une pièce. Cet écart est constitué de la
somme de l'ovalisation et de l'excentricité.
Valeurs spécifiées
Cote nominale :
Tolérance :
Cote de réglage (étalon) : 0,0 mm
Réglages Millimar
MENU -> CARAC (1.) - ...
FONCT. (1.2.) -> MAX–MIN (1.2.4)
FORMULE (1.3.) -> + C1 (1.3. 1 )
TOLERCE.+ (1.4.2.) -> +000.0160
TOLERCE.– (1.4.3.) -> –000.0000
NOMINAL (1.5.) -> +000.0000
ETALON (1.8.)
ETALMAX -> +000.0000
MENU -> DEROUL (3.) –> MESURE (3. 1 .)
-> MOD.FNCT -> AUTOM. (3. 1 . 1 .2)
Mahr GmbH, Millimar C1208/C1216/C1240
0 mm
+0,016/–0,0 mm
Déroulement de la mesure
1. Procéder aux réglages récapitulés ci-dessus
sur le Millimar.
2. Insérer la pièce dans le dispositif de mesure.
3. Appuyer sur START pour démarrer la me-
sure et effacer la mémoire MAX/MIN.
L'écran affiche « 0 ».
4. Faire pivoter une fois la pièce autour de son
axe.
5. Appuyer à nouveau sur START.
La mesure est interrompue et l'écart de bat-
tement radial de la pièce s'affiche.
55
