12.1
Procéder à une mesure de sommes

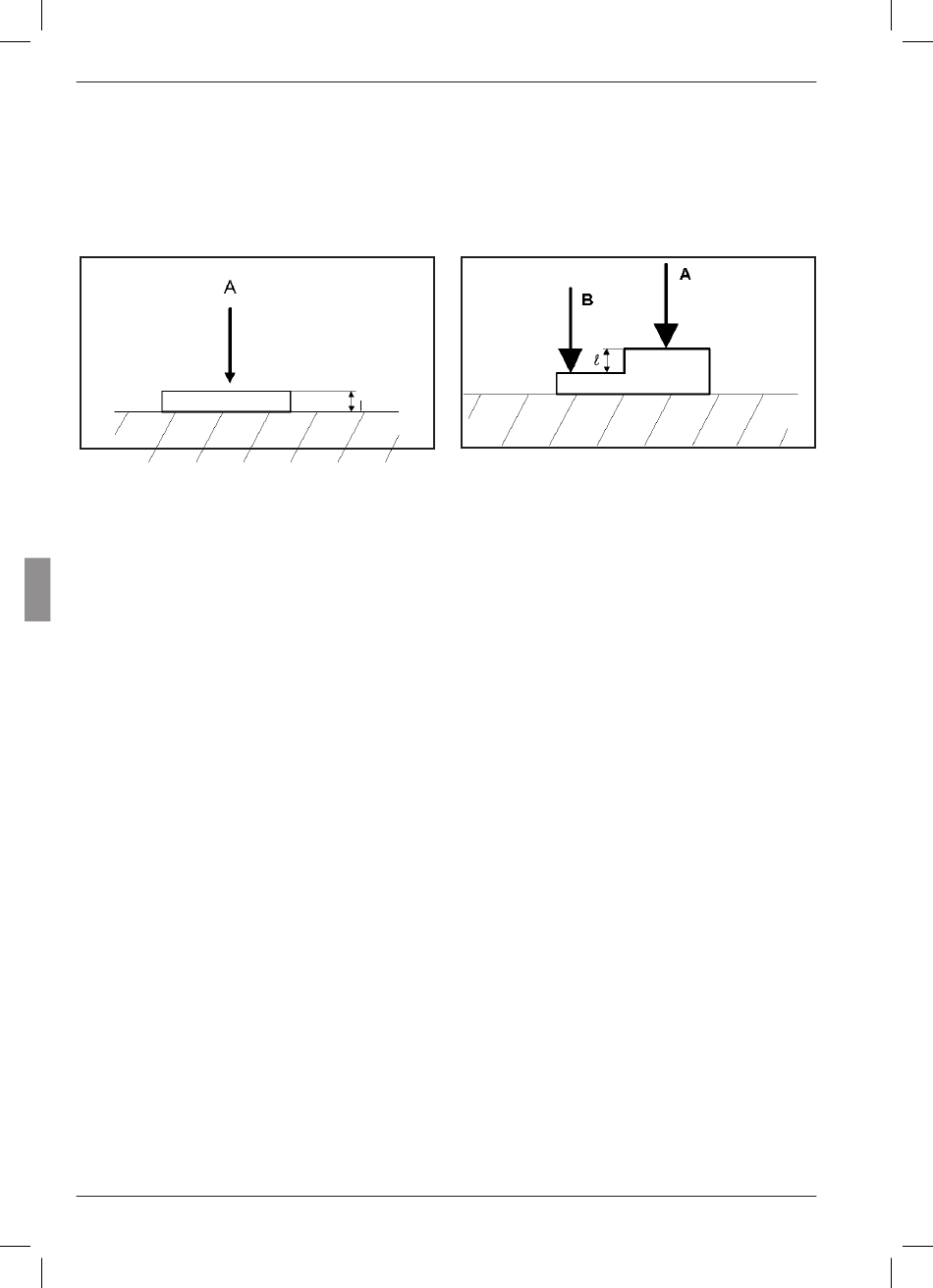

L'épaisseur d'une pièce doit être mesurée.
Valeurs spécifiées
Cote nominale :
Tolérance :
Cote de réglage (étalon) : 11,998 mm
Réglages Millimar
MENU -> CARAC (1.) - ...
FONCT. (1.2.) -> NORMAL (1.2. 1 )
FORMULE (1.3.) -> + C1 (1.3. 1 )
TOLERCE. + (1.4.2.) -> +000.080
TOLERCE. – (1.4.3.) -> –000.080
NOMINAL (1.5.) -> +012.0000
ETALON
ETALMAX (1.8.)-> +011.9980
Déroulement de la mesure
1. Procéder aux réglages récapitulés ci-dessus
sur le Millimar.
2. Insérer la cote de réglage (étalon) dans le
dispositif de mesure.
3. Appuyer consécutivement sur MASTER et
START pour régler l'appareil de mesure sur
la cote de réglage.
4. Retirer la cote de réglage et insérer la pièce
dans le dispositif de mesure.
5. Appuyer sur START.
L'épaisseur de la pièce est affichée.
54
12.2
La hauteur d'un niveau doit être mesurée sur la
pièce.
Valeurs spécifiées
12 mm
Cote nominale :
± 0,080 mm
Tolérance :
Cote de réglage (étalon) : 16,002 mm
Réglages Millimar
MENU -> CARAC (1.) - ...
Déroulement de la mesure
1. Procéder aux réglages récapitulés ci-dessus
2. Insérer la cote de réglage (étalon) dans le
3. Appuyer consécutivement sur MASTER et
4. Retirer la cote de réglage et insérer la pièce
5. Appuyer sur START.
Procéder à une mesure de différence
FONCT. (1.2.) -> NORMAL (1.2. 1 )
FORMULE (1.3.) -> C1 – C2 (1.3.6)
TOLERCE. + (1.4.2.) -> +000.0120
TOLERCE. – (1.4.3.) -> –000.0080
NOMINAL (1.5.) -> +016.0000
ETALON
ETALMAX (1.8.) -> +016.0020
sur le Millimar.
dispositif de mesure.
START pour régler l'appareil de mesure sur
la cote de réglage.
dans le dispositif de mesure.
La hauteur du niveau est affichée.
Mahr GmbH, Millimar C1208/C1216/C1240
16 mm
+0,012/–0,008 mm
