tubus FLY CLASSIC Instructions De Montage

www.tubus.com
Montageanleitung | Assembly instructions |
Instructions de montage | Installatie instructies
F L Y
C L A S S I C
Alle Modelle | All models |
Tous les modèles | Alle modellen

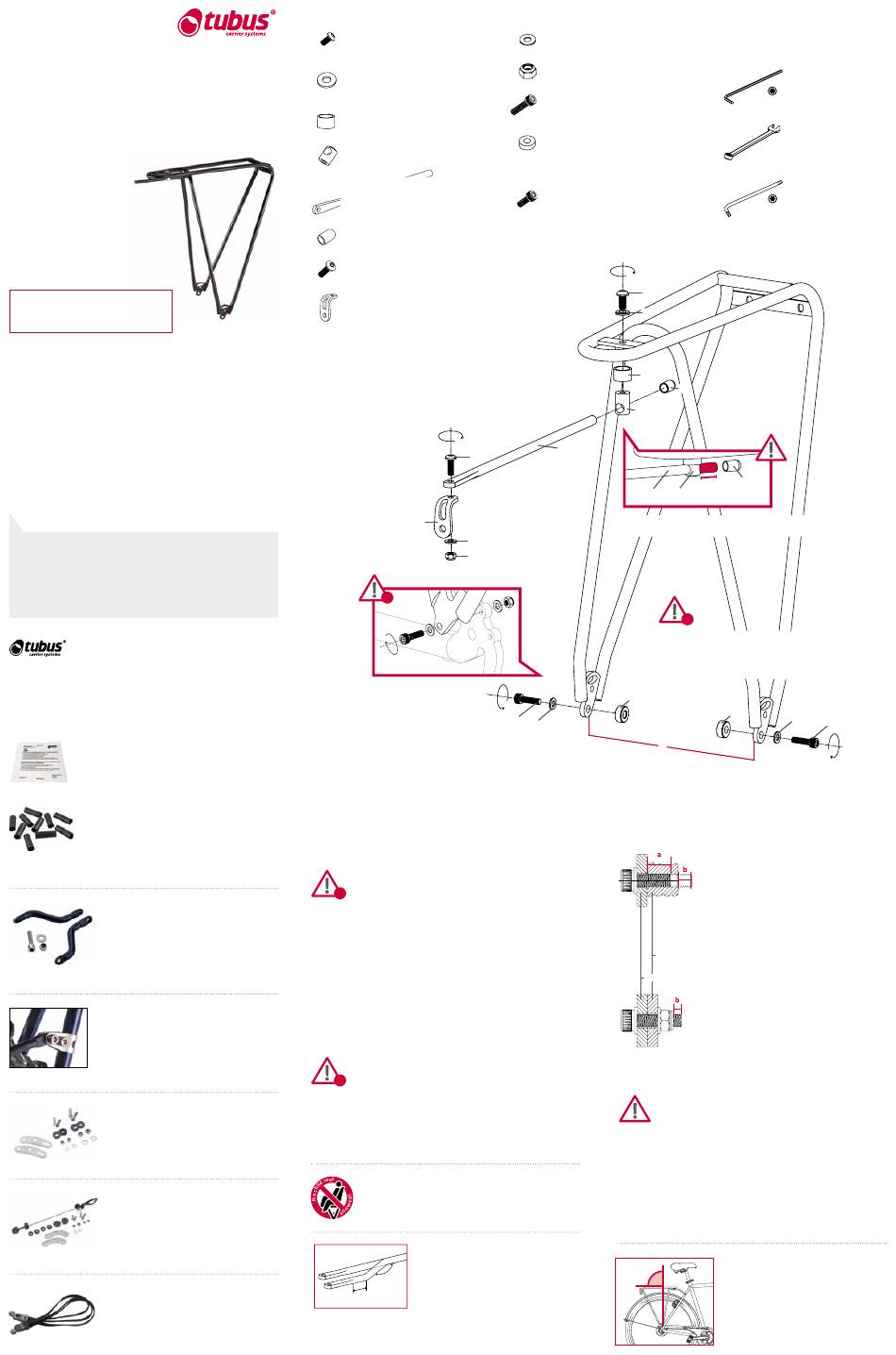

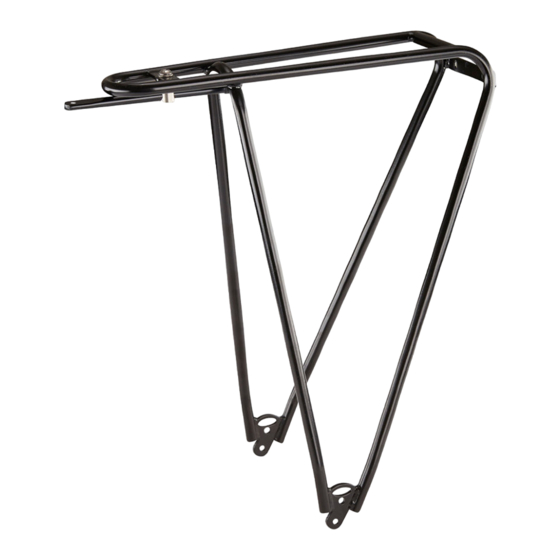

FLY CLASSIC (SCHWARZ | BLACK | NOIR | ZWART)
ART. 40000 (26"|28")
FLY CLASSIC (SILBER | SILVER | ARGENT | ZILVER)
ART. 40500 (26"|28")
FLY CLASSIC EDELSTAHL
(EDELSTAHL | STAINLESS STEEL | L'ACIER INOXYDABLE | ROESTVRIJ STAAL)
ART. 41000 (26"|28")
Bei Fragen zu Ihrem Fahrrad und der Montierbarkeit eines Gepäckträgers
kontaktieren Sie bitte Ihren Fahrradhändler. | If you have any questions
about your bicycle and its compatibility with a bicycle carrier, please contact
your bicycle dealer. | Si vous avez des questions sur votre vélo ou sur la com-
patibilité de votre porte-bagages avec votre vélo, contactez votre revendeur
Voor eventuele vragen over de fiets en het monteren van een bagagedrager
kunt U zich wenden tot Uw rijwielhandelaar.
tubus carrier systems GmbH
Virnkamp 24 | 48157 Münster | GERMANY | www.tubus.com
Zubehör
(nicht im Lieferumfang enthalten)
Accessories
(not included)
Accessoires
(non compris dans la livraison)
Accessoires
(niet inbegrepen)
D Hinweis
Bitte schützen Sie den Träger an allen Kon-
taktpunkten vor Abrieb durch Taschenbefestigungen
unbedingt mit der Schutzfolie oder dem Abriebschutz.
EN Note Please protect the carrier against abrasion at all
contact points of bag fixings with our protection foil
ART. 79005
or the abrasion protection.
F Remarque : Veuillez absolument utiliser notre film ou
nos petits tubes de protection pour éviter d'abîmer
le porte-bagages au niveau des points de fixation des
sacoches.
ART. 79006
NL Aanwijzing: Bescherm tegen slijtage de contact-
punten van fietstassen op de drager met onze
Schutzfolienset of bescherming tegen afschuring, aub.
ART. 30004
D Fly-Sonderstrebenset zur Montage an den
Sitzstreben.
EN
The special roundstay set for Fly.
F Set de fixation Fly spécial pour montage sur haubans.
NL Speciale Fly-steunbalkenset voor montage aan de
steunbalken van het zadel.
SCHELLEN-ADAPTERSET:
ART. 71614 Ø 14 mm | 0.55"
ART. 71616 Ø 16 mm | 0.63"
ART. 71618 Ø 18 – 1 9 mm | 0.71 – 0 .75"
ART. 71621 Ø 21 – 2 2 mm | 0.83 – 0 .87"
ART. 71624 Ø 24 – 2 5 mm | 0.94 – 0 .98"
ART. 70024
D Fußverlängerung für Hinterradträger
EN Extension part for rear carriers
F
Pièce dʼextension pour porte-bagages arrière
NL Verlengstuk voor achterdragers
ART. 71500
D Schnellspanner-Adapter für Hinterradträger
EN Adapter set for QR-axle-mounting
F Adapteur à blocages rapide pour porte-bagages
arrière
NL
Snelspanner-adapter voor achterdrager
ART. 75050
D 3-fach-Spanngurt
EN 3 part fixture straps
F Tendeur 3 brins
NL 3-Voudige spangordel
Lieferumfang | Included parts | Contenu de la livraison | Leveringomvang
[1]
1 × | ART. 45612 | I6K M6 × 12 mm
ISO 7380-A2-70
[2]
1 × | ART. 40162 | M6 | 6,4 × 12 mm
ISO 7090-140 HV-A2
[3]
1 × | ART. 33305 | 15 × 12 × 9,5 mm
[4]
1 × | ART. 30219 | M6 × 8 mm | 12 × 19 mm
[5] 1 × | 240 mm
ART. 32401 | schwarz | black | noir | zwart
ART. 32402 | silber | silver | argent | zilver
ART. 32403 | titan | titanium | titan | titaan
[6]
1 × | ART. 71008 | 8 mm
[7]
1 × | ART. 45005 | TX M5 × 14 mm | ISO 14583-A2-70
[8]
1 × | ART. 34016
4,3 Nm | 3.2 ft·lb
[8]
|
2
4,3 Nm | 3.2 ft·lb
4,3 Nm | 3.2 ft·lb
D Beachten Sie bitte unbedingt folgende Hinweise, um Ihre Garantie ansprüche
nicht zu gefährden.
EN Please note the following instructions in order to maintain your guarantee.
F Veuillez impérativement observer les indications suivantes pour ne pas
compromettre votre garantie.
NL Let op de volgende instructies om uw garantie-aanspraak niet in gevaar te brengen.
D
Falls der hintere Fahrradrahmen größer oder kleiner sein sollte als
der erlaubte Fußabstand [a] (Innenmaß) Ihres tubus-Gepäck trägers,
1
darf der Gepäckträger nicht montiert werden. Bitte beachten Sie
den in der Zeichnung angegebenen Fußabstand.
EN In case the rear bicycle frame is larger or smaller than the admissible
feet spacing [a] (internal dimension) of your tubus carrier, the carrier
must not be mounted. Please note the dimensions indicated in the
drawing.
F S'il s'avère que la partie arrière du cadre de vélo est plus large ou
moins large que l'écartement autorisé des pieds de votre porte-
bagages [a] tubus, le montage du porte-bagages n'est pas permis.
Veuillez tenir compte de l'écartement des pieds indiqué sur le
schéma.
NL Indien de montage-afstand aan het fietsframe breder of smaller is
als de afstand tussen de voetjes [a] van uw tubus-drager, mag de
drager niet gemonteerd worden. Let op de installatie breedte zoals
aangegeven in de tekening.
D Sind am Fahrradrahmen vorhandene Befestigungsösen gewindelos,
verwenden Sie bitte unbedingt unser Montageset (Art.: 05367).
2
EN If your bicycle frame features fastening eyelets without threads, please
make sure to use our mounting set (art.: 05367).
F Si les œillets de fixation sur le cadre de vélo ne sont pas filetés, veuillez
impérativement utiliser notre set de montage
(art. : 05367).
NL Zijn de bestaande montage-oogjes aan het fietsframe zonder draad,
bent u verplicht onze montage set (art.: 05367) te gebruiken.
D Der Gepäckträger ist nicht für die Montage eines Kindersitzes zugelassen!
EN
The carrier is not allowed for mounting a child seat!
F Le porte-bagages n'est pas homologué pour supporter un siège enfant !
NL Gebruik de bagagedrager niet voor de bevestiging van een kinderzitje!
DO-IT-YOURSELF-OPTION:
D Die Strebe kann durch Biegen angepasst werden.
EN The round stay can be adapted by means of bending.
max. 45°
F Le tube support s'ajuste en le courbant au besoin.
NL De beugel kan worden aangepast door buigende.
min. 20 mm
Für Irrtümer und Druckfehler übernehmen wir keine Haftung. Änderungen vorbehalten.
We accept no liability for printing errors and mistakes. Subject to change.
Nous déclinons toute responsabilité en cas d'erreurs, de fautes d'impression. Sous réserve de modifications.
Voor fouten en drukfouten aanvaarden wij geen aansprake lijkheid. Onderhevig aan verandering.
[9]
3 × | ART. 40150 | M5 | ISO 7090-140 HV-A2
[10]
1 × | ART. 41051 | M5 | ISO 10511-A2-70
[11]
2 × | ART. 41518 | I6K M5 × 18 mm |
ISO 4762-A2-70
[12] 2 × | 14 × 6 mm
ART. 40400 | schwarz | black | noir | zwart
ART. 40420 | silber | silver | argent | zilver
ART. 40403 | titan | titanium | titan | titaan
[13]
2 × | ART. 41512 | I6K M5 × 12 mm |
ISO 4762-A2-70
[4]
[5]
[7]
Strebe vollständig durchschieben | Push through stay completely |
Enfoncer complètement la tige | Stang compleet doorduwen
[9]
[10]
[12]
[11*|13]
[9]
* mit Distanzscheibe [12]
with spacer disc [12]
avec rondelles d'écartement [12]
met afstandsring [12]
Sicherheitshinweise für Schraubverbindungen | Safety information
on screw connections | Consignes de sécurité pour assemblages vissés |
Veiligheidinstructies voor schroefverbindingen:
Hinweis:
des Rades (Laufrad, Kette, Lenkung usw.) kollidieren.
Note:
must not collide with any component of the bicycle (wheel, chain, steering).
Remarque :
doit toucher aucune pièce du vélo (roue, chaîne, direction, etc.).
Aanwijzing:
niet tegen andere onderdelen van de fiets botsen (wiel, ketting, stuurinrichting, enz.).
Zur Montage benötigtes Werkzeug (nicht im Liefer-
umfang enthalten) | Needed tools for assembly (not
included) | Outils nécessaires à l'assemblage (non
compris dans la livraison) | Voor de montage nood-
zakelijk gereedschap (niet inbegrepen)
4 mm
Innensechskant | Allen wrench |
Clé mâle à six pans | Binnenzeskant
SW 8
Schraubenschlüssel | Spanner |
Clé mixte | Schroefsleutel
T25
Torx-Schlüssel | Torx wrench |
clé Torx | Torxsleutel
6 Nm | 4.43 ft·lb
[1]
[2]
[3]
[6]
[6]
[5] [4]
min. 10 mm | 0.39"
1
[a] = 150 – 180 mm | 5.9 – 7.1"
Erlaubter Fußabstand (Innenmaß)
Admissible feet spacing (inside dimensions)
écartement des pieds (dimension intérieure)
afstand van de voeten (binnenmaat)
[12]
[9]
[a]
Gewinde in Fahrradrahmen/-gabel | Threaded eyelets in
frame/-fork | Trous taraudés/oeillets filetés sur cadre/
fourche vélo | Bij schroevverbinding in het fietsframe/-vork
- Stahlrahmen/-gabel | Steel frame/-fork |
Cadre/fourche en acier | Stalen frame/-vork:
M5: a = 5 ,0 mm | 0.19"; M6: a = 6 ,0 mm | 0.23"
- Aluminiumrahmen/-gabel | Aluminum frame/-fork |
Cadre/fourche en aluminium | Aluminium frame/-vork:
M5: a = 8 ,0 mm | 0.31"; M6: a = 1 0,0 mm | 0.39"
Fahrradrahmen / - gabel | Bicycle frame / - fork |
Cadre / f ourche de vélo | Fietsframe / - vork
Gepäckträger | Carrier | Porte-bagages | Bagagedrager
Mit Sicherungsmutter | With locknut |
Avec écrou autobloquant | Met zelfborgende moertje
Gewindeüberstand (b) muss mindestens 2 mm betragen.
Nach jeder Demontage neue Sicherungsmutter verwenden.
Thread must extend at least 2 mm | 0.08" beyond nut/thread
new
in frame (b). A locking nut must be used after each disas-
sembly.
Une fois vissé, le filet doit dépasser d'au moins 2 mm (b).
Après chaque démontage, remonter avec des écrous de
blocage neufs.
Schroefdraad (b) moet minstens 2 mm te zien zijn.
Na elke demontage een nieuwe borgmoer gebruiken.
Gewindeüberstand (b) darf maximal 5 mm betragen und mit keinem Bauteil
Thread may extend max. 5 mm | 0.2" beyond nut/thread in frame (b) and
Le filet ne doit pas dépasser de plus de 5 mm. La partie du filet dépassant ne
Schroefdraad (b) mag maximaal 5 mm uitsteken. Overtollig schroefdraad mag
OPTIMAL
90°
D
Waagerechte Montage der Ladefläche.
EN Mounting of rack: horizontal cargo area.
F La surface du porte-bagages doit être fixée
horizontalement.
NL Horizontale montage van de ladeplatform.
[11*|13]
4,3 Nm | 3.2 ft·lb
