6-8. Affectations des broches et fonctions des bornes

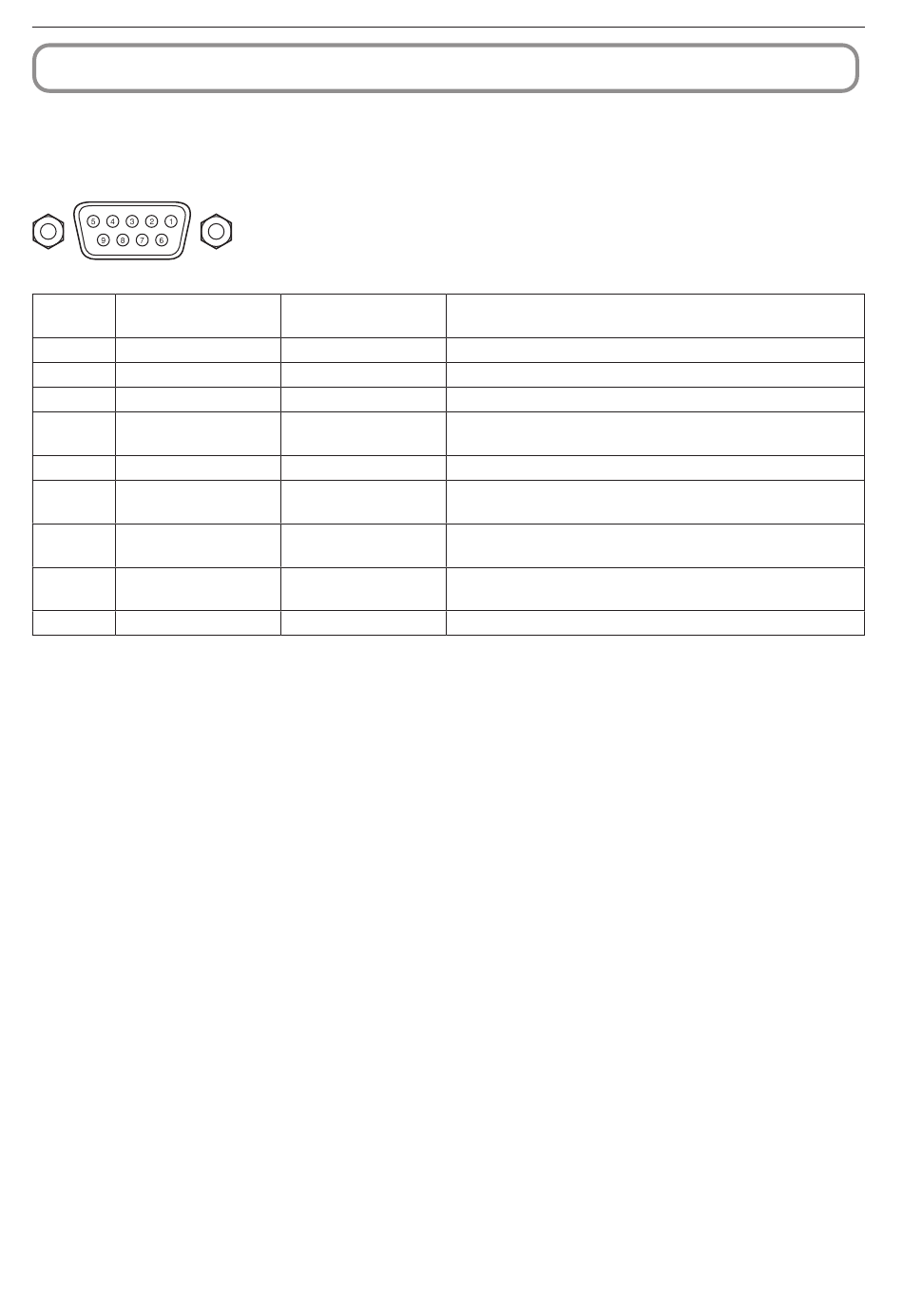

6-8-1. Connecteur PC CONTROL (RS-232) (D-sub 9 broches)
Il s'agit d'une interface RS-232C destinée à la commande du projecteur à partir d'un PC. Le projecteur fonctionne comme un DCE
(Equipement de communication de données), donc utilisez un câble direct lors de la connexion à un PC.
N° de
Nom du signal RS-232C
broche
1
CD
2
RXD
3
TXD
4
DTR
5
GND
6
DSR
7
RTS
8
CTS
9
RI
(Remarque) N'utilisez pas les signaux DTR et DSR pendant la communication.
Fonctionne comme
RS-232C
Détection de porteur
Non utilisé (N.C.)
Données de réception
Emission de données à un dispositif externe
Données d'émission
Réception de données depuis un dispositif externe
Borne de données prête
Connexion à 6 broches
(Remarque)
Signal GND
Signal GND
Définition des données
Connexion à 4 broches
prête (Remarque)
Demande d'émission
SYSTEM : Hi-Z (non utilisé)
CINEMA : Hi-Z (utilisé)
Emission disponible
SYSTEM : Fixé à -6,5 V (non utilisé)
CINEMA : ± 10,5 V (utilisé : dépend de l'état de communication)
Voyant d'anneau
Non utilisé (N.C.)
Opération de connecteur de projecteur
6. Annexe
71
