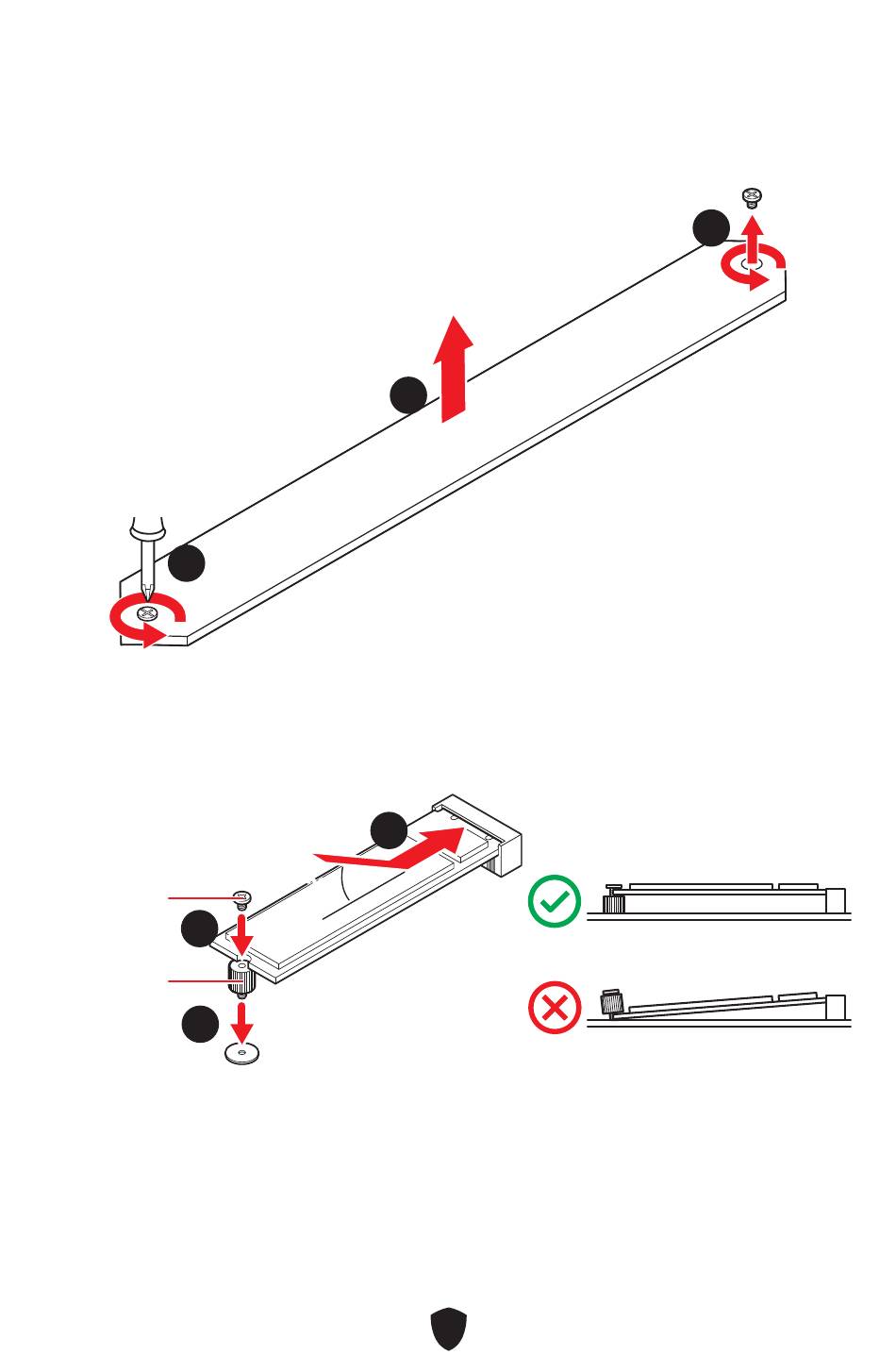

将 M.2 模块安装到 M2_4 接口中
1. 将 M.2 冰霜铠甲散热片上的螺丝移除。
2. 向上提起 M.2 冰霜铠甲散热片并将其移除。
1 1
3. 请根据您的固态硬盘长度安装随附的 M.2 螺柱。
4. 将 M.2 固态硬盘以 30 度角插入 M.2 接口。
5. 用产品包装內随货附上的 M.2 螺丝将 M.2 固态硬盘固定到位。
M.2 螺丝
5 5
M.2 螺柱
3 3
2 2
4 4
30º 30º
36
