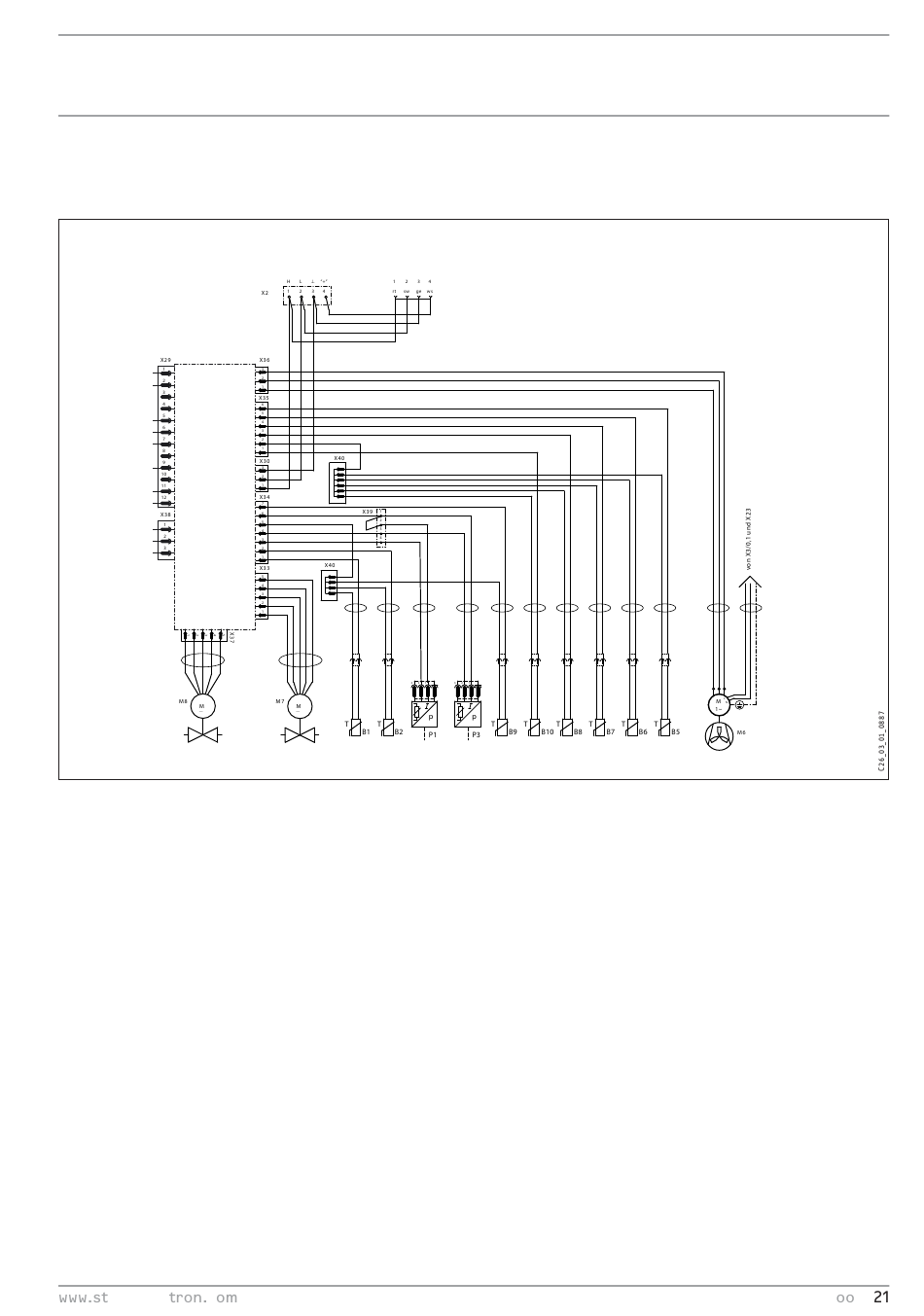

Schéma électrique partie 2 WPL E | WPL cool
A2
A2 Commande intégrée de la pompe à chaleur IWS II
B1 Sonde thermométrique départ PAC - KTY
B2 Sonde thermométrique retour PAC - KTY
B5 Sonde thermométrique gaz chauds - KTY
B6 Sonde thermométrique air aspiré - PT1000
B7 Sonde thermométrique arrivée compresseur - PT1000
B8 Sonde thermométrique sortie évaporateur - PT1000
B9 Sonde thermométrique protection antigel - KTY
B10 Sonde thermométrique injection - PT1000
M6 Moteur ventilateur
M7 Moteur pas à pas él. détendeur
M8 Moteur pas à pas él. détendeur
P1 Capteur basse pression
P3 Capteur haute pression
X2 Barrette borne raccord. basse tension
X29 Connecteur IWS 12 pôles - commande
X30 Connecteur IWS 3 pôles - bus
X33 Connecteur IWS 5 pôles él. détendeur
X34 Connecteur IWS 7 pôles - capteurs
X35 Connecteur IWS 6 pôles - sondes therm.
X36 Connecteur IWS 3 pôles - ventil.
X37 Connecteur IWS 5 pôles - vanne inj. él.
X38 Connecteur IWS 3 pôles - DHC
X39 Borne connexion capteurs pression
X40 Borne connexion Ground sonde therm.
