1
5

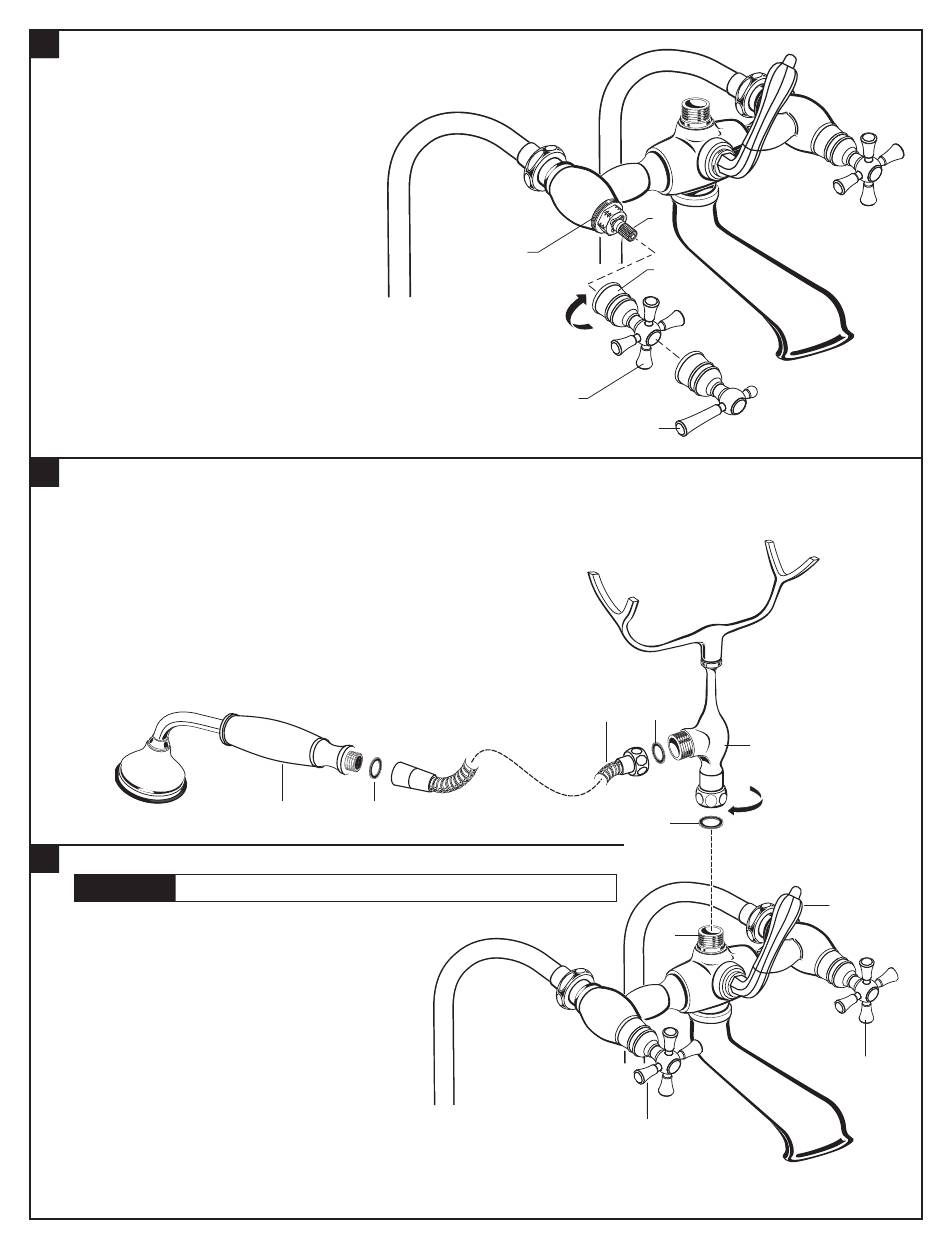

INSTALLER LES POIGNÉES AU BESOIN
• Fermer la VANNE.
• Pousser la POIGNÉE À CROISILLONS (1)
ou la POIGNÉE À LEVIER (1a) sur la
TIGE DE LA VANNE (2). Vérier l'alignement
et ajuster s'il n'est pas satisfaisant.
• Visser la BASE DE LA POIGNÉE (3)
fermement sur la VANNE (4).
6
INSTALLER LE SUPPORT DU RACCORD
• Insérer la RONDELLE D'ÉTANCHÉITÉ (1) et raccorder
le SUPPORT (2) au MAMELON DE SUPPORT (3) sur le dessus
du ROBINET. Aligner et serrer fermement.
• Installer la RONDELLE D'ÉTANCHÉITÉ (4) et raccorder la plus
petite extrémité du TUYAU (5) au mamelon de sortie sur le côté
du SUPPORT (2).
• Installer la RONDELLE D'ÉTANCHÉITÉ (6) à l'extrémité conique
du TUYAU (5) et xer la DOUCHETTE.
6a
TESTER LE ROBINET INSTALLÉ
Le débit du robinet de baignoire dépasse 75,70litres/minute (20gallons/minute)
ATTENTION
à pression d'eau plus élevée. Ne pas remplir la baignoire sans surveillance.
• Mettre les VANNES en position fermée.
• Ouvrir les alimentations en eau et vérifier tous les
raccords pour déceler les fuites en veillant à ce
que les poignées soient en position fermée.
• Retirer la DOUCHETTE (7) de son support et
retirez-le du TUYAU FLEXIBLE (5). Diriger le
jet vers la baignoire. Tour le BOUTON DE
DÉRIVATION (8) et vérifier le raccordement
entre le TUYAU (5) pour détecter toute fuite.
• Faire passer la MANETTESt (9) des positions
ouverte à fermée, chaud et froid pour rincer les
conduites d'eau en profondeur.
• Tour le BOUTON DE DÉRIVATION (8) et fil la
DOUCHETTE (7) sur le TUYAU FLEXIBLE (5).
7
6
4
1
1a
5
- 12 -
2
3
4
2
1
3
9
M965520 FR Rév. 2.3 (7/18)
8
9
