INSTRUCTIONS D'INSTALLATION
Robinet de baignoire
monté au plancher
Transitional
Poignée à croisillons
Modèle D35102954
Poignée à levier
Modèle D35102950
Nous vous remercions d'avoir choisi la marque
DXV. Avant de commencer, veuillez lire ces instructions
attentivement pour vous assurer que votre installation
s'effectue sans problème.

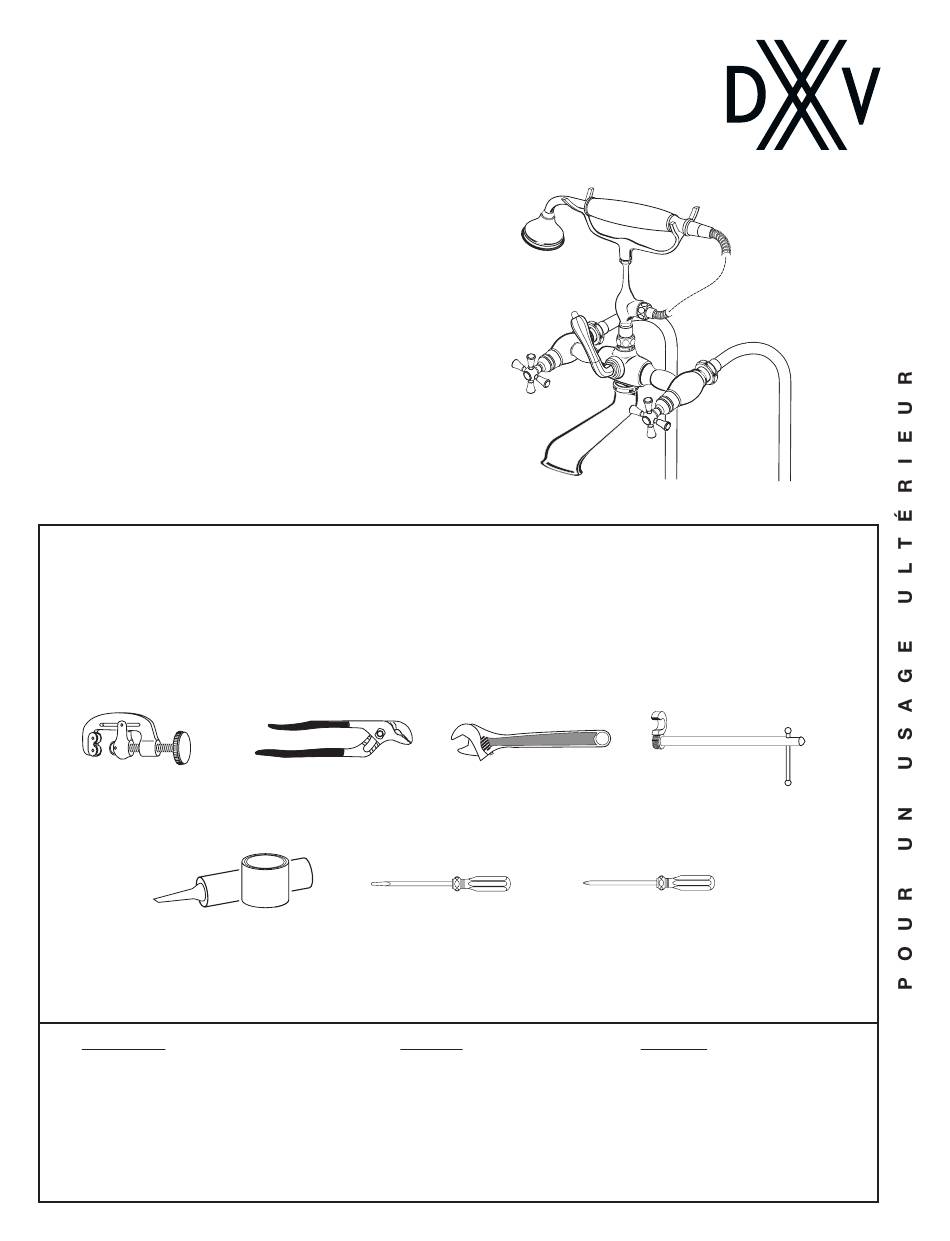

OUTILS ET MATÉRIAUX RECOMMANDÉS
La procédure nécessite généralement l'utilisation d'outils et de matériel courant, disponibles dans les quincailleries et
magasins d'articles de plomberie. Il est indispensable de disposer des outils et du matériel avant d'entreprendre le travail.
Coupe-tube
Mastic de plombier ou calfeutre
Aux États-Unis:
DXV
One Centennial Avenue
Piscataway, New Jersey 08855
Attention: Directeur du service à la clientèle.
Les personnes résidant aux États-Unis
peuvent commander l'information de garantieen
composant le numéro
sans frais : (800) 227-2734
www.DXV.com
Les noms de produits indiqués ci-dessus sont des marques de commerce d'AAmerica, Inc.
© AS America, Inc. 2017
Pince multiprise à crémaillère
Tournevis lame plate
Au Canada:
DXV
5900 Avebury Road
Mississauga, Ontario
L5R 3M3
Canada
Numéro sans frais : 1-800-387-0369
Local: 905-306-1093
Fax: 1-800-395-1498
www.DXV.ca
Clé à molette
Tournevis à pointe cruciforme
- 8 -
Clé à robinet de montée
Au Mexique:
DXV
Via Morelos 330
Col. Santa Clara Coatitla
Ecatepec, Estado de México 55540
Numéro sans frais: 01-800-8391200
www.DXV.mx
M965520 FR Rév. 2.2 (4/17)
