2
2

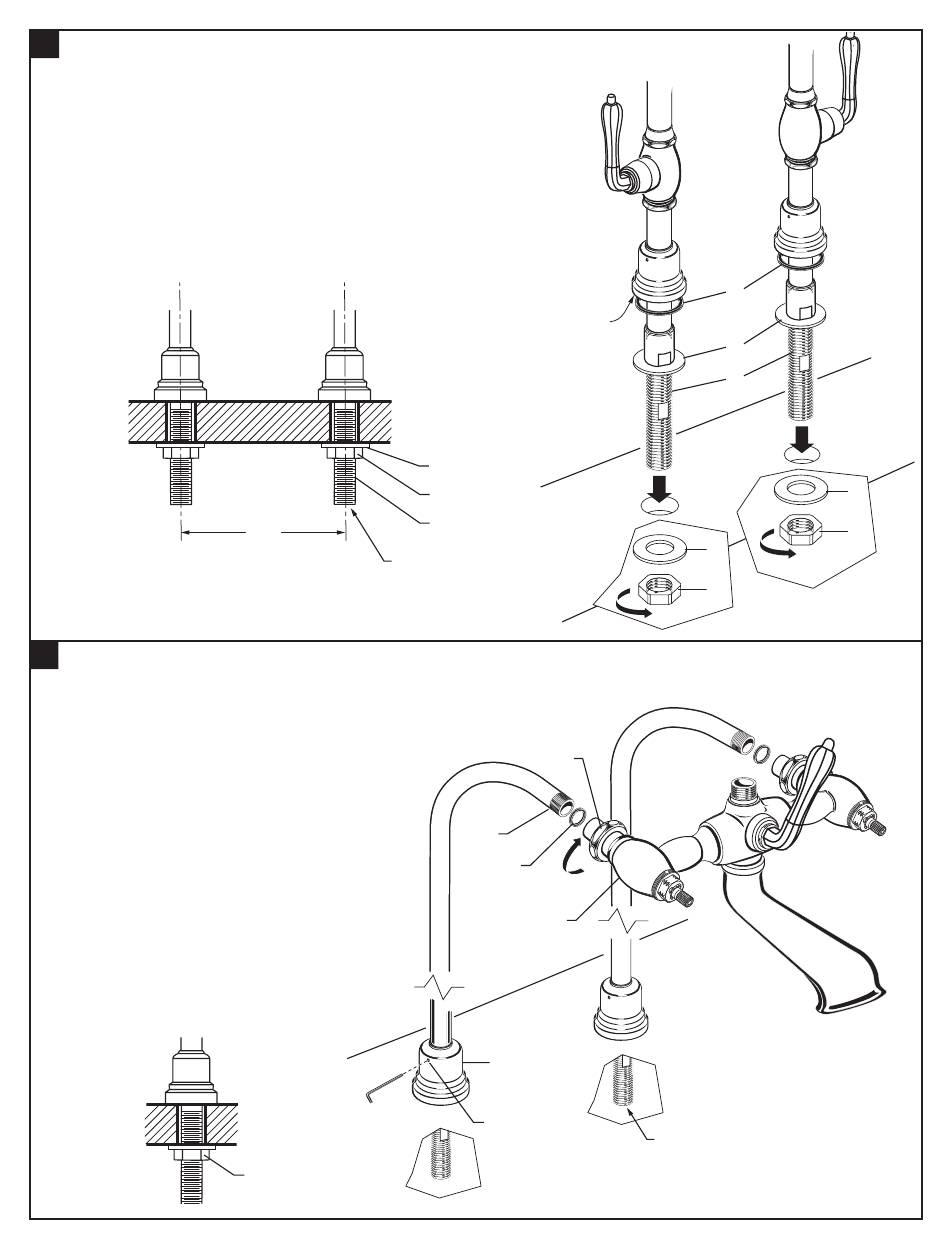

INSTALLER LA COLONNE D'ALIMENTATION MONTANTE
• Installer les JOINTS DE ROSACE (1) dans la rainure de la base de la rosace.
• Glisser les RONDELLES EN LAITON (2) sur les COLONNES MONTANTES (3).
• Installer les COLONNES D'ALIMENTATION MONTANTES (3) dans les trous
de montage du plancher. Par le dessous du plancher, installer les RONDELLES
EN LAITON (2) et les ÉCROUS DE SERRAG (4) sur les COLONNES
D'ALIMENTATION MONTANTES (3). Ne pas serrer les ÉCROUS DE
SERRAGE (4) complètement.
REMARQUE: Les COLONNES D'ALIMENTATION MONTANTES (3)
sont des raccords connexion d'alimentation G 1/2 po (13 mm)
3
INSTALLER LE ROBINET DE BAIGNOIRE
• Installer deux RONDELLES D'ÉTANCHÉITÉ (1) sur les
RACCORDS (2) si ce n'est pas déjà fait.
• Aligner les ALIMENTATIONS DU PLANCHER (3) sur les
entrées des RACCORDS (2). Visser les RACCORDS (2)
sur les ALIMENTATIONS DU PLANCHER (3). Ne pas
serrer à fond.
• Lorsque l'alignement du ROBINET DE BAIGNOIRE
sur les ALIMENTATIONS DE PLANCHER est
effectué, bien serrer les ÉCROUS DE MONTAGE (4)
sous le plancher et les RACCORDS (2) sur le
ROBINET DE BAIGNOIRE (5).
• Serrer les VIS DE RÉGLAGE DE LA ROSACE (6)
avec la clé hexagonale pour fixer la ROSACE (7).
• Raccorder les alimentations d'eau chaude et
d'eau froide aux COLONNES D'ALIMENTATION
MONTANTES (3). Sont des raccords connexion
d'alimentation G 1/2 po (13 mm).
152 mm
(6 po)
CONNEXION
D'ALIMENTATION
G 1/2 po (13 mm)
EAU CHAUDE
4
RAINURE
2
4
3
2
3
1
5
7
EAU FROIDE
6
- 11 -
1
2
3
2
4
RACCORD D'ALIMENTATION FEMELLE
13 MM (1/2 PO) NPT
M965520 FR Rév. 2.2 (4/17)
