Alimentazione

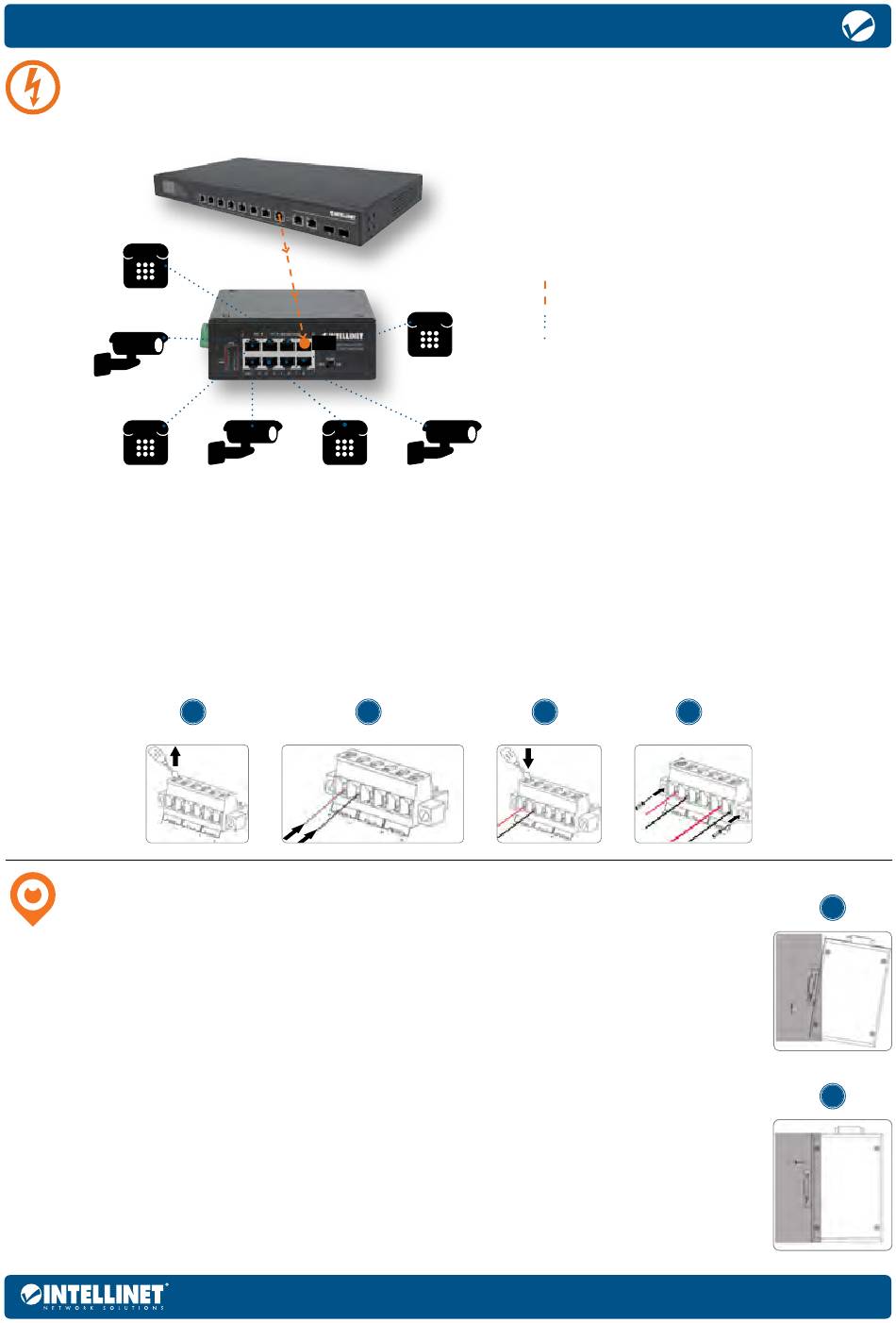

A) PoE Passthrough
PD
PD
PD
B) Installazione morsettiera
NOTA: Prima di iniziare, assicurarsi che l'alimentazione sia staccata/disattivata!
1 Allentare le viti appropriate.
2 Inserire i cavi nudi di alimentazione negli appositi alloggiamenti dei morsetti (il cavo positivo
nell'alloggiamento del positivo; il cavo negativo nell'alloggiamento del negativo).
3 Serrare le viti appropriate per fissare i cavi. (Se necessario, ripetere
i punti da 1 a 3 sulla seconda coppia di ingresso).
4 Installare il blocco nel dispositivo e serrare le viti.
Posizionamento
Installazione desktop
Prima di utilizzare il prodotto:
• si consiglia di fare attenzione a dove viene collocato lo switch su una
superficie piana che può supportare il peso dello switch (o qualsiasi
altro oggetto che deve essere tenuto in considerazione)
• con un minimo di 25 mm (approssimativamente 1") di spazio libero
verso l'alto e lateralmente per permettere un'adeguata ventilazione,
lontano da sorgenti che possono provocare disturbi e interferenze elettro
magnetiche: radio, trasmettitori, amplificatori di banda, ecc.
Installazione su guida DIN
1 Con staffa per guida DIN fissata al dispositivo mediante viti, staffa angolare su guida DIN.
2 Spingere il dispositivo fino a quando non scatta in posizione.
PoE Switch / Injector
PSE
PD
PD PD
1
PD
PD
2
PSE (attrezzature di approvvigionamento di
potenza) Alimentazione & Dati (fino a 95 W)
PD (dispositivo alimentato)
Alimentazione & Dati
3 4
