10.5 Remplissage de l'installation de chauffage

Une analyse d'eau doit être effectuée avant de remplir l'instal-
lation. Pour ce faire, contactez la société de distribution d'eau
compétente.
Dommages matériels
!
Le cas échéant, l'eau de remplissage doit être adoucie
ou déminéralisée pour prévenir l'entartrage et les dom-
mages consécutifs. Les valeurs limites indiquées pour
l'eau de remplissage au chapitre « Données techniques /
Tableau des données » doivent être impérativement res-
pectées.
f Contrôlez ces valeurs limites dans un délai de 8 à 12
semaines après la mise en service et dans le cadre
de la maintenance annuelle.
Remarque
Si la conductivité de l'eau est supérieure à 1000 µS/cm,
il est conseillé de la déminéraliser pour prévenir la cor-
rosion.
Remarque
Contactez un revendeur spécialisé pour l'achat des adou-
cisseurs ou dessalinisateurs appropriés, ainsi que des
appareils destinés au remplissage et au rinçage des ins-
tallations de chauffage.
Remarque
Si vous traitez l'eau de remplissage par adjonction d'in-
hibiteurs ou d'additifs, les valeurs limites sont les mêmes
que pour la déminéralisation.
f Remplissez l'installation de chauffage sur site via le manchon
de remplissage sur site.
f Après remplissage de l'installation de chauffage, vérifiez
l'étanchéité des raccords.

10.5.1 Purge de l'installation de chauffage

f Purgez soigneusement les tuyaux. À cet effet, il convient
d'actionner aussi le purgeur monté sur la conduite de départ
dans la pompe à chaleur.
10.6 Débit volumique minimum
Le débit volumique minimal est réglé par le biais de la différence
de température du circuit du ballon tampon.
f Réglez le circulateur de charge de sorte que la différence de
température maximale ne soit pas atteinte ou tout juste. Res-
pectez le diagramme « Différence de température maximale
côté circulateur de charge, avec ballon tampon ».
Le réglage du débit volumique se fait quand la pompe à chaleur
fonctionne. Pour ce faire, effectuez au préalable les réglages sui-
vants :
f Mettez la résistance électrique de secours / d'appoint hors
tension au niveau du tableau électrique en abaissant provi-
soirement le disjoncteur. Ou désactivez le second générateur
de chaleur.
f Mettez l'appareil en mode chauffage.
www.stiebel-eltron.com
f Réglez le paramètre « MODE BALLON TAMPON » sur « ON »
dans le menu « RÉGLAGES / CHAUFFER / RÉGLAGE DE
BASE ».
Le débit volumique peut être réglé au moyen de la différence de
température du circuit tampon. Le débit volumique minimal doit
impérativement être atteint.

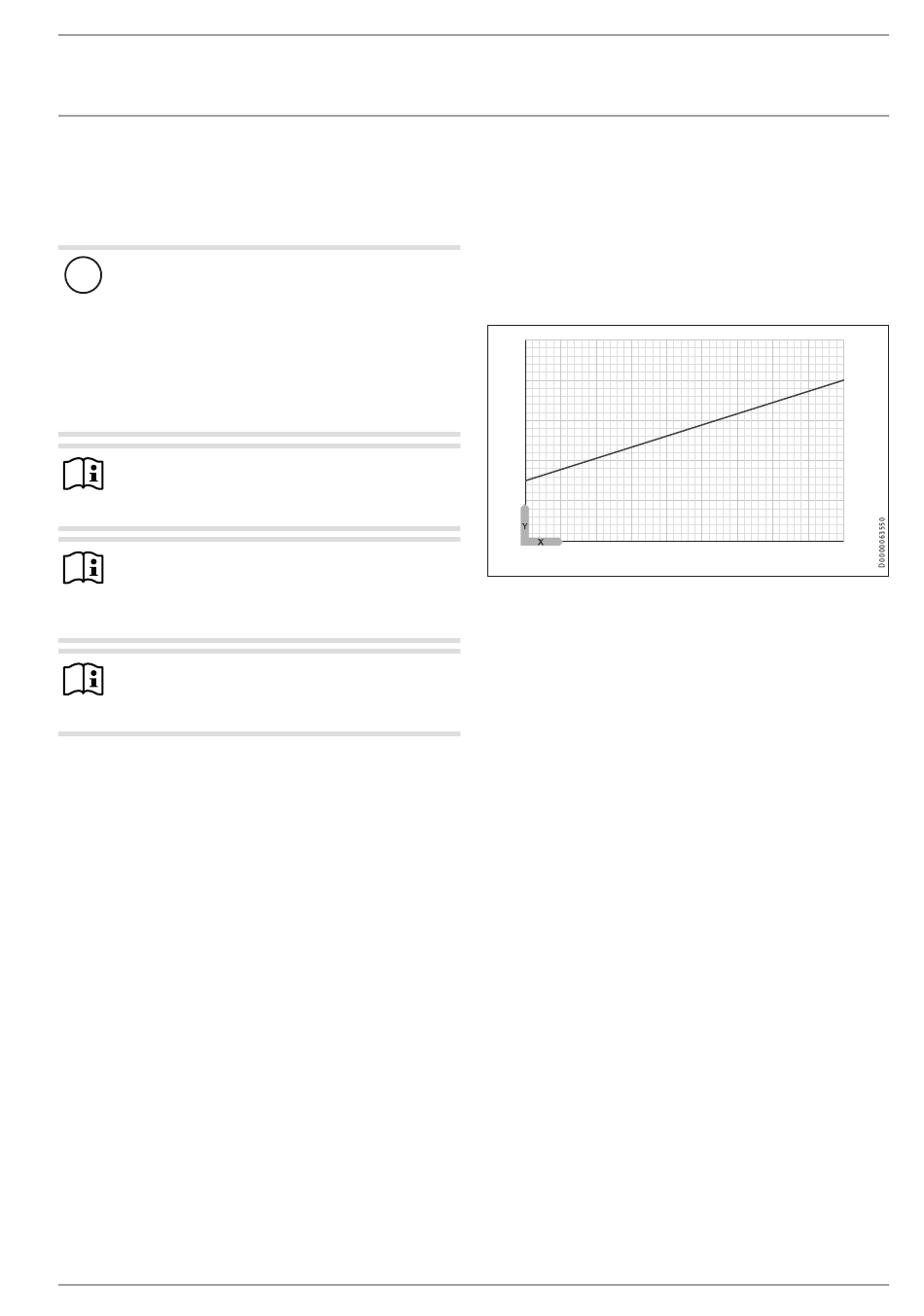

Différence de température maximale côté circulateur de charge,
