KOBE CHX30 Série Manuel D'installation Et Mode D'emploi page 42

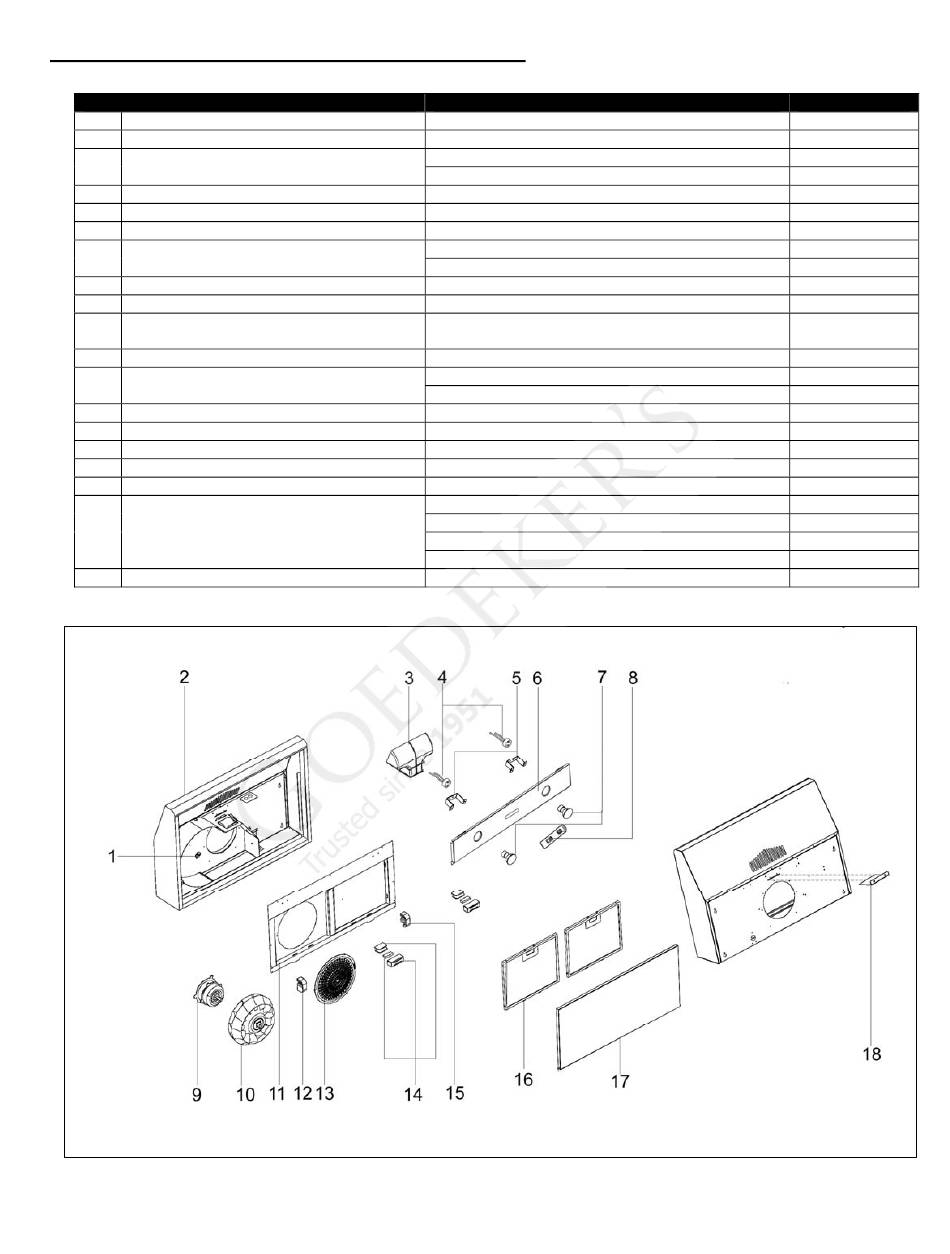

Pour les modèles équipés le commutateur coulissant:
Hotte
o
N DESCRIPTION
1 Support de montage du moteur
2 Caisson supérieur de la hotte
3 Boîtier de recirculation
4 Douille
5 Soutien luminaire
6 Panneau de commande
7 Luminaire
8 Commutateur coulissant
9 Moteur
10 Pale de turbine
11 Panneau pare-éclaboussures
12 Panneau de soutien (à gauche)
13 Grilles de sûreté
14 Mécanisme magnétique
15 Panneau de soutien (à droite)
16 Filtre en aluminium
17 Panneau paramétrique
18 Recirculation panneau
MODÈLE/FORMAT
CHX3030SD (30 po)
CHX3036SD (36 po)
CHX3030SD (30 po)
CHX3036SD (36 po)
Pour système d'éclairage du CFL
CHX3030SD (30 po)
CHX3036SD (36 po)
Glass Parametric Panel (30 po)
Glass Parametric Panel (36 po)
Panneau paramétrique de verre (30 po)
panneau paramétrique de acier inoxydable (36 po)
40
www.goedekers.com
O
N DE PIÈCE
Y21-2355-P
Y20-1248-Q
Y20-1219-Q
Y36-0228
GF F005-00000
Y20-1273-P
Y20-1296-Q
Y20-1297-Q
Y53-0441
Y50-0088
Y54-0005
Y54-0005-1
Y23-0049
Y21-2743-6
Y21-2693-6
Y23-0041
Y36-0227
Y23-0040
Y23-0042
Y23-0043
PPG30
PPG36
PPS30
PPS36
Y21-2732-P
