Description / Déroulement
– Sélectionner des alésages.
Si plusieurs alésages ont été mesurés, sélectionner les
caractéristiques au moyen des touches flèches et valider avec les
touches de caractéristiques A et B.
Le curseur indique la caractéristique sélectionnée.
Pour les deux caractéristiques, la sélection est automatiquement
A = 1 B = 2
– Confirmer
Lors de l'évaluation de l'angle, l'indication de l'angle s'affiche
avant la distance (hypoténuse)

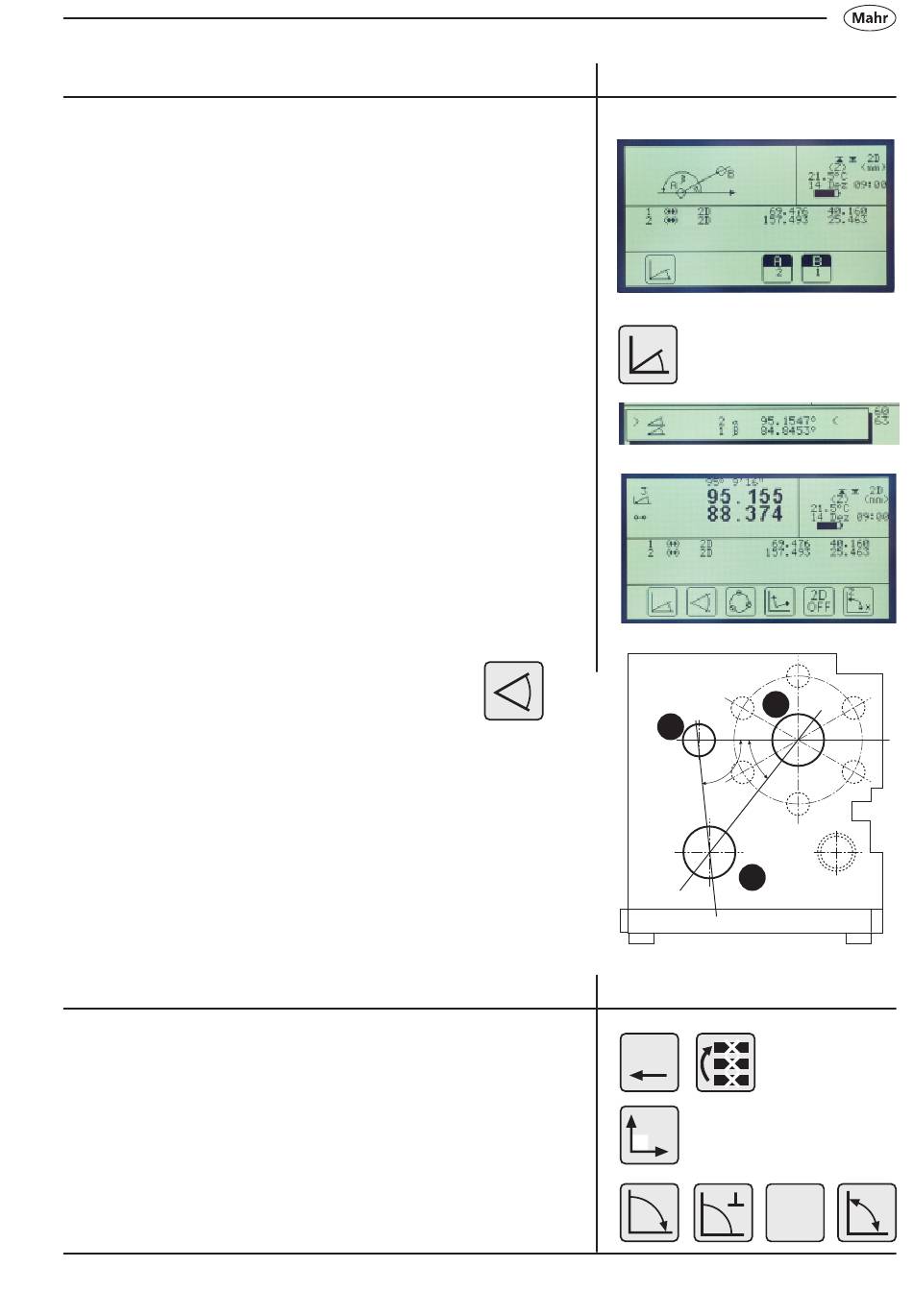

4.5.4 Distance et angle entre 3 éléments
Il est possible de calculer aussi bien l'angle que la distance directe entre
3 caractéristiques (alésages / arbres) qui ne sont pas superposées.
L'angle est toujours inclus dans la caractéristique dont le numéro est au
centre des trois numéros. L'origine de l'angle est donc au centre de la 2e
caractéristique.
L'utilisateur a le choix entre angle intérieur et angle extérieur ainsi
qu'entre les différentes distances.
Description / Déroulement
– Effacer toutes les données avec « CE »
– Appuyer sur la touche 2D
Sélection :
- Saisie manuelle de l'angle de basculement
- Mesurer l'angle de basculement
- Activer 2D
- Basculement de la pièce
Mahr GmbH • Digimar 817 CLM
Symboles / Images
3
2
a
b
g
1
Symboles / Images
CE
2D
2D
a
a
ON
z
x
61
