1.3

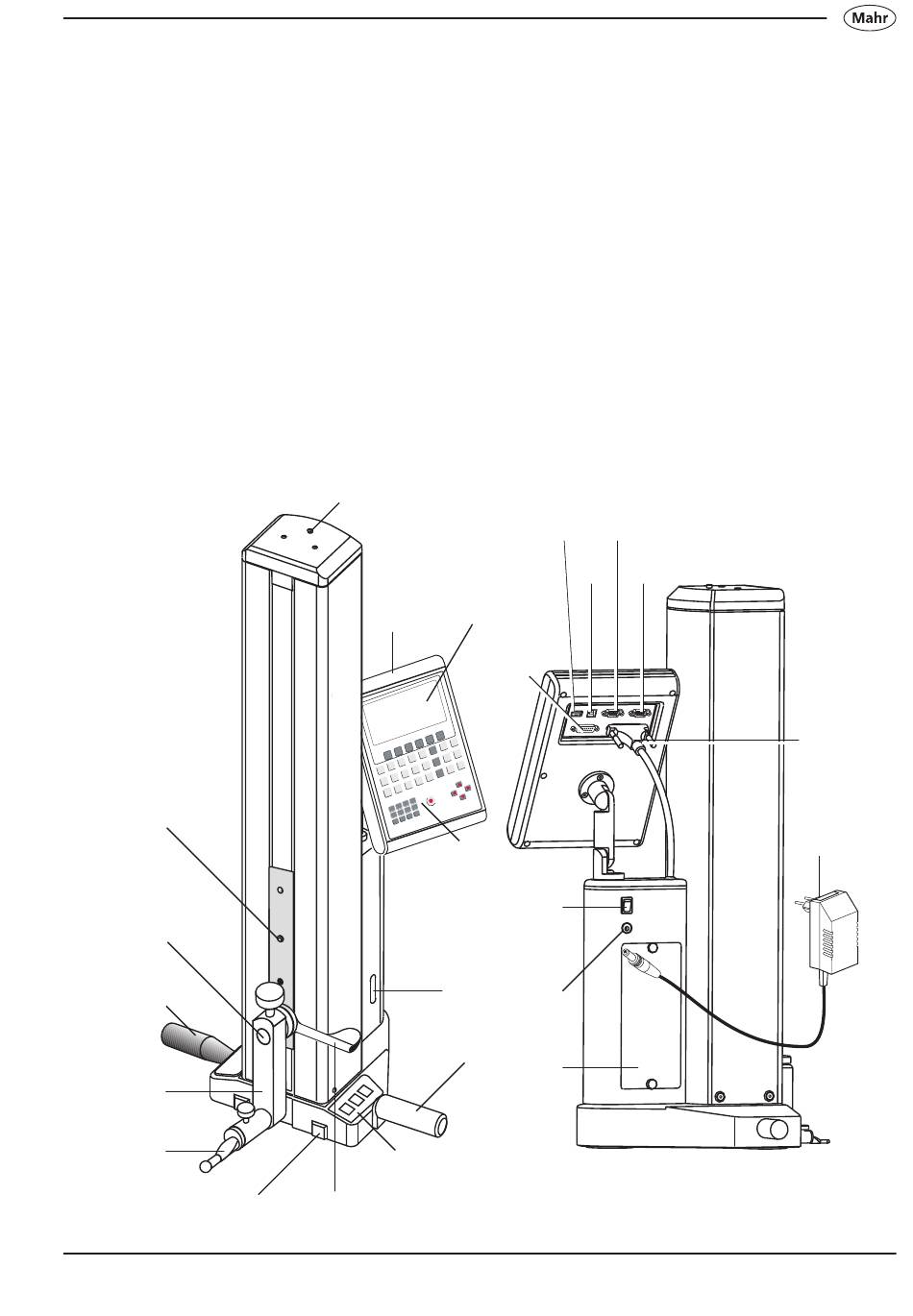

Désignations et descriptions de l'appareil
1.3.1
Colonne de mesure
1
Vis de fixation pour le transport
2
Support de porte-touche
3
Porte-touche
4
Touche de mesure
5
Points d'accrochage
6
Affichage à DEL
perpendicularité
8
Unité de commande et d'évaluation
perpendicularité
10
Clavier
11
Touches de raccourci
12
Poignée
13
Poignée de transport
6
2
13
3
4
Mahr GmbH • Digimar 817 CLM
1
8
11
5
7
14
Interrupteur pour coussin d'air
15
Prise pour chargeur / bloc d'alimentation
16
Interrupteur Marche / Arrêt (alimentation électrique)
17
Compartiment des batteries
18
Raccordement (HEIGHT GAGE) de la colonne de mesure
19
Raccordement (INPUT 1) pour contrôle de
7
Poignée de positionnement avec comparateur numérique
20
Raccordement (INPUT 2) pour contrôle de
9
Écran avec palpeur incrémental P1514H
21
RS232 OUT pour transmission de valeurs de mesure
individuelles au PC ou à l'imprimante
22
USB B pour raccordement au PC
23
USB A pour raccordement d'une imprimante
24
Chargeur / bloc d'alimentation
23
21
22
9
20
10
16
14
15
12
17
19
18
24
15
