Mahr Digimar 817 CLM Instructions D'utilisation page 33

Description / Déroulement

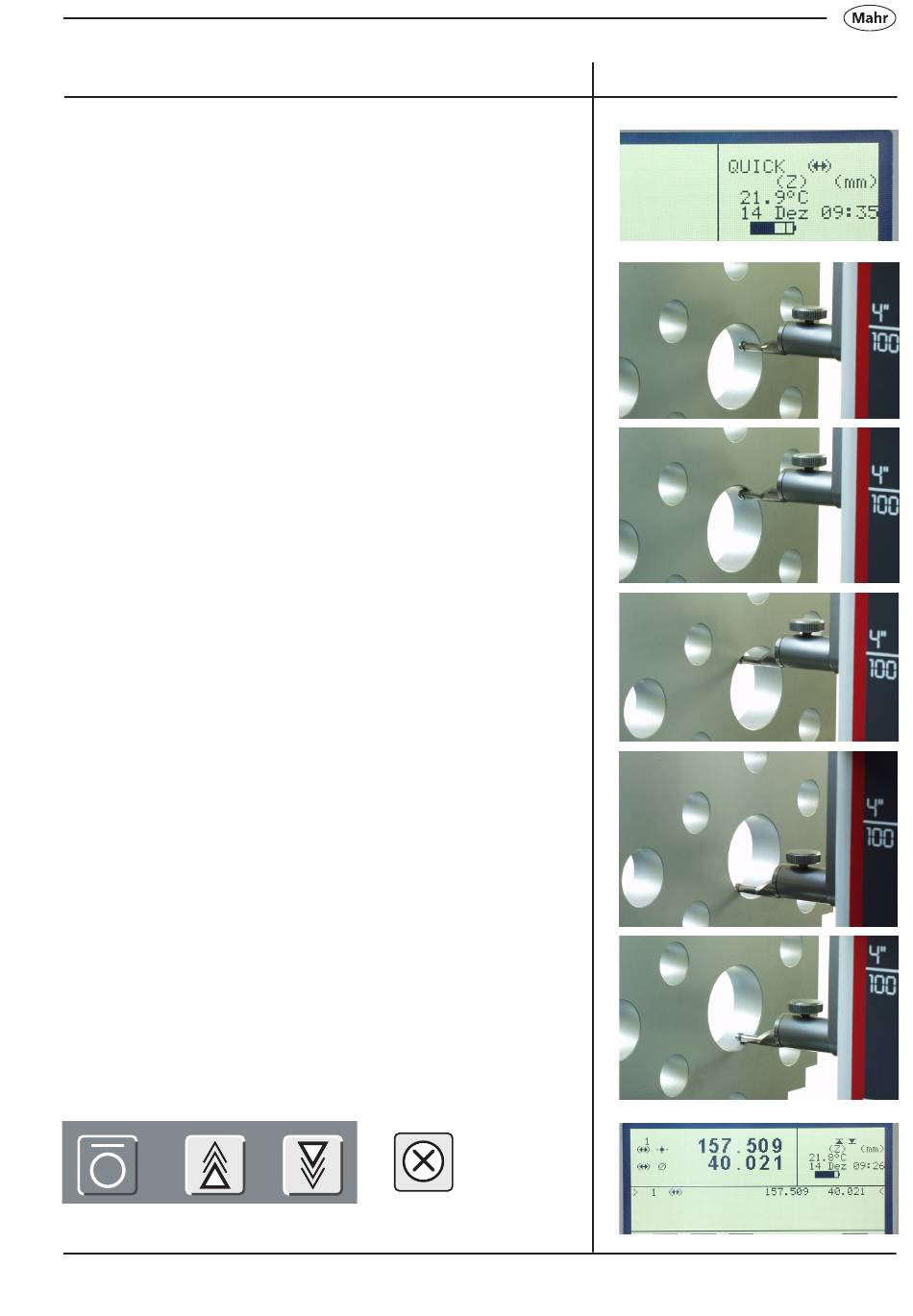

3.2.3.3 Mesurer un alésage
Remarque : Le mode Quick et « Mesure alésage » doivent être
actifs. Voir 3.2.1 et 3.2.2
– Avec la poignée de positionnement, positionner le palpeur dans
l'alésage de façon excentrée.
– En mode Quick, l'appareil détecte que l'alésage doit être mesuré
et démarre automatiquement la mesure.
– Le palpeur se déplace automatiquement vers le haut et entre en
contact.
– Déplacer la pièce parallèlement à la face d'appui afin de relever le
point de rebroussement/maximum
– La validation du point de rebroussement est confirmée par un
signal sonore.
– Le palpeur se déplace automatiquement vers le bas et entre en
contact.
– Déplacer la pièce parallèlement à la face d'appui afin de relever le
point de rebroussement/minimum
– La validation du point de rebroussement est confirmée par un
signal sonore
– Le résultat (centre, diamètre) s'affiche à l'écran.
Remarque :
La mesure peut être interrompue à tout moment avec les touches
suivantes, voir également chapitre 3.4
ou par un mouvement opposé au sens de mesure.
Mahr GmbH • Digimar 817 CLM
Symboles / Images
et touches
variables
33
