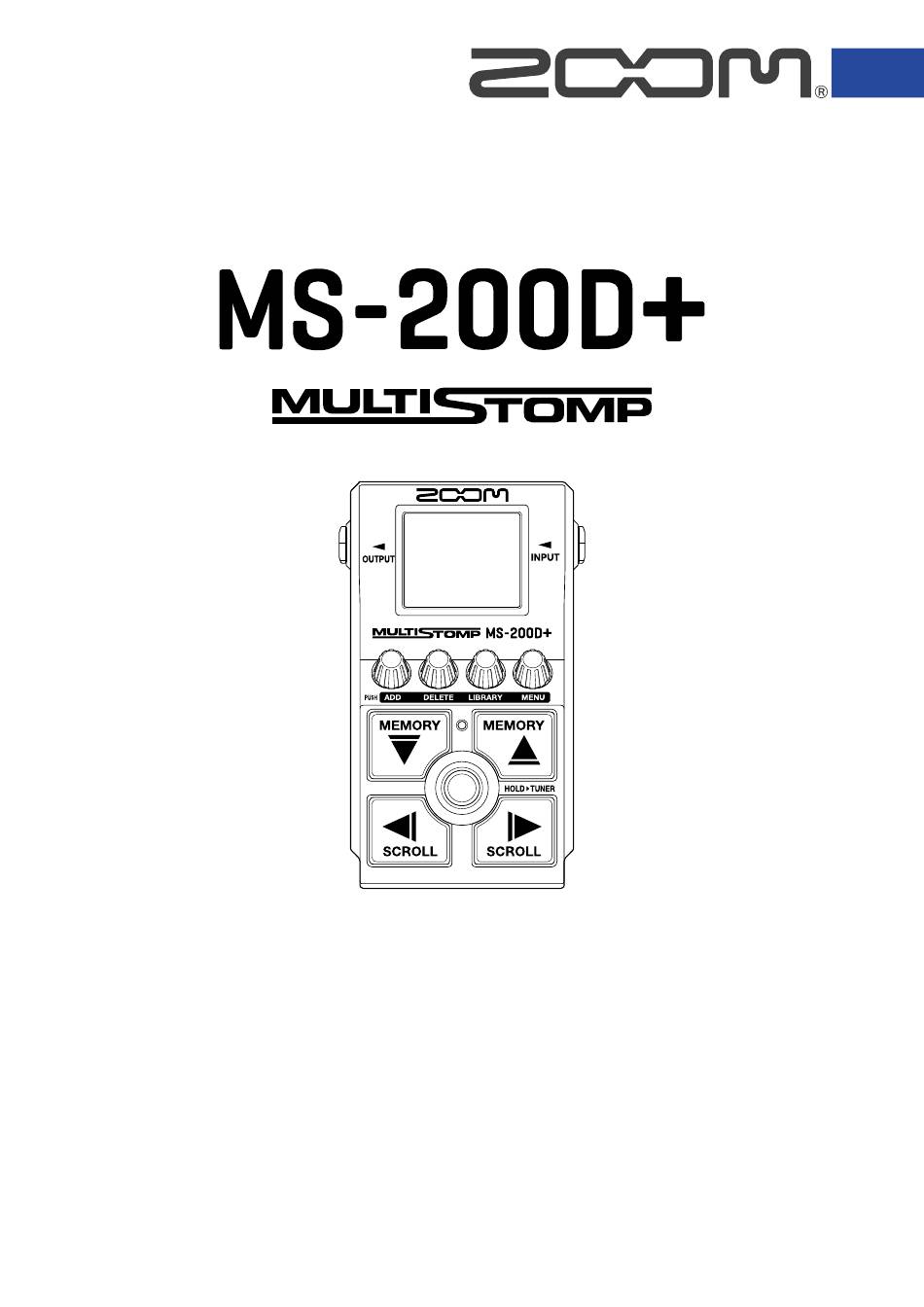

Mode d'emploi
Vous devez lire les Précautions de sécurité et d'emploi avant toute utilisation.
©2024 ZOOM CORPORATION
La copie et la reproduction partielles ou totales de ce document sans permission sont interdites.
Les noms de produit, marques déposées et noms de société mentionnés dans ce document sont la propriété
de leurs détenteurs respectifs. Toutes les marques de commerce et déposées citées dans ce document
n'ont qu'un but indicatif et ne sont pas destinées à enfreindre les droits de leurs détenteurs respectifs.
Une visualisation correcte n'est pas possible sur des appareils avec affichage en niveaux de gris.
Publicité
Manuels Connexes pour Zoom MultiStomp MS-200D+
Sommaire des Matières pour Zoom MultiStomp MS-200D+
- Page 1 Mode d'emploi Vous devez lire les Précautions de sécurité et d'emploi avant toute utilisation. ©2024 ZOOM CORPORATION La copie et la reproduction partielles ou totales de ce document sans permission sont interdites. Les noms de produit, marques déposées et noms de société mentionnés dans ce document sont la propriété...
- Page 2 Remarques concernant ce mode d'emploi Vous pouvez avoir besoin de ce mode d'emploi dans le futur. Gardez-le en un lieu vous permettant d'y accéder facilement. Le contenu de ce document et les caractéristiques de ce produit sont sujets à modifications sans préavis. •...
- Page 3 Termes utilisés dans ce mode d'emploi Mémoire de patch Les mémoires de patch conservent les effets avec leur état d’activation (on/off) et les réglages de leurs paramètres, ce qui permet de les rappeler facilement. Les effets sont sauvegardés et rappelés sous forme d’unités appelées mémoires de patch.
- Page 4 Table des matières Remarques concernant ce mode d'emploi......................2 Termes utilisés dans ce mode d'emploi........................3 Présentation de la MS-200D+............................6 Parcours du signal...............................6 Structure des mémoires de patch..........................7 Fonctions des parties..............................8 Face supérieure................................8 Face arrière...................................9 Présentation des écrans de fonctionnement....................... 10 Écran d'accueil................................
- Page 5 Réglage du niveau général de sortie........................55 Réglage de la fonction AUTO SAVE........................56 Réglage du son en écran LIBRARY......................... 57 Indication du type des piles/batteries utilisées....................58 Réglage de luminosité du rétroéclairage......................59 Réglage du contraste de l’écran..........................60 Réglage du mode d'économie d'énergie (ECO MODE)..................61 Gestion du firmware..............................62 Vérification de la version du firmware........................
- Page 6 Présentation de la MS-200D+ Parcours du signal ❶ Mémoire de patch (→ Réglage des Le son de guitare entrant passe au travers des effets les uns après les autres. paramètres d'effet) ❷ Accordeur (→ Utilisation de Utilisez-le pour accorder la guitare connectée. l'accordeur) ❸...
- Page 7 Structure des mémoires de patch Mémoires de patch Elles enregistrent les effets utilisés, leur ordre, leur état d’activation/désactivation et les réglages de leurs paramètres. Les effets sont sauvegardés et rappelés sous forme d’unités appelées mémoires de patch. On peut en conserver 250. La MS-200D+ permet de combiner librement 2 effets.

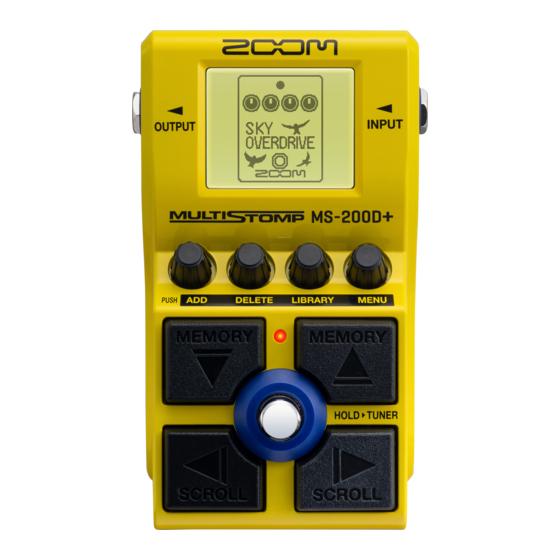

- Page 8 Fonctions des parties Face supérieure ❶ Écran Affiche des informations, dont le nom de l'effet sélectionné ainsi que les réglages de ses paramètres. ❷ Prise de sortie Branchez-y un ampli ou un autre effet. ❸ Boutons de paramètre Servent à modifier les paramètres d’effet et à effectuer différents réglages. ❹...
- Page 9 Face arrière ❶ Port USB (Type-C) Raccordez-le à un ordinateur, iPhone ou iPad. L’alimentation par le bus USB est possible. ❷ Connecteur pour adaptateur secteur CC 9 V Branchez ici l'adaptateur secteur dédié (AD-16 ZOOM).
- Page 10 Présentation des écrans de fonctionnement La MS-200D+ s'utilise en regardant les écrans affichés et en faisant les réglages à l'aide de ses commutateurs et boutons. Cette section explique ces écrans. Écran d'accueil Il apparaît à la mise sous tension. Les effets de la mémoire de patch sélectionnée sont affichés. La mémoire de patch peut être modifiée et ses effets être activés ou désactivés.
- Page 11 Écran LIBRARY (bibliothèque) Les effets peuvent être changés dans les mémoires de patch. ❶ Effet sélectionné L'effet sélectionné est affiché en plus grand au centre. La couleur du rétroéclairage change en fonction de la catégorie de l'effet sélectionné. ❷ Liste des effets Les effets appartenant à...
- Page 12 Écran MENU Divers réglages de la MS-200D+ peuvent être faits. ❶ Paramètre de réglage sélectionné Le paramètre de réglage sélectionné est affiché en plus grand au centre. ❷ Paramètres de réglage Les paramètres de réglage sont représentés par des icônes. Tournez pour les sélectionner.
- Page 13 Tournez pour afficher l'icône du paramètre de réglage souhaité. Veuillez suivre les liens vers les sections données en référence pour plus de détails sur chaque réglage. Changer l'ordre des effets. Changer le nom de la mémoire de (→ Changement de l'ordre des (→ Changement des noms de patch.
- Page 14 Afficher un code 2D pour consulter les procédures de fonctionnement de la MS-200D+. Consultation des dernières informations concernant MS-200D+) Pressez Cela ouvre l'écran du réglage sélectionné. (Voici à titre d'exemple la sélection du paramètre de sauvegarde automatique « AUTO SAVE ».) Tournez pour sélectionner un réglage. Le réglage sélectionné...
- Page 15 Guitare ❷ Ampli guitare ❸ Adaptateur secteur (AD-16 ZOOM) ❹ Ordinateur (Mac/Windows), iPhone/iPad ou batterie portable Connectez-le avec un câble USB (Type C). Ce port peut être utilisé pour mettre à jour le firmware, utiliser Handy Guitar Lab for MS-200D+ ou brancher une batterie portable fournissant une alimentation.
- Page 16 Mise sous/hors tension Mise sous tension Ramenez le volume de l’ampli au minimum. NOTE Pour éviter tout bruit et dysfonctionnement, branchez un ampli de guitare avant de mettre l'unité sous tension. Fourniture de l'alimentation ■ Emploi de piles/batteries Ouvrez le compartiment sous l'unité et installez-y les piles/batteries. NOTE •...
- Page 17 ■ Emploi d’un adaptateur secteur Employez un adaptateur secteur AD-16 ZOOM, conçu pour cette unité. Lorsque l'adaptateur secteur est connecté, la MS-200D+ s'allume. Branchez un câble à la prise d’entrée (INPUT). Si vous faites fonctionner la pédale sur piles/batteries, brancher un câble à la prise d'entrée INPUT la met sous tension.
- Page 18 Réglage des effets Les mémoires de patch peuvent être modifiées, notamment en remplaçant leurs effets et en réglant leurs paramètres. Sauvegarde des changements • Quand la fonction AUTO SAVE (sauvegarde automatique) est activée (ON), les changements apportés aux (→ Réglage de la mémoires de patch sont automatiquement sauvegardés.
- Page 19 Avec , sélectionnez l'effet que vous souhaitez activer/désactiver. Un effet de la mémoire de patch est affiché à l'écran. Pressez pour activer/désactiver l'effet. Le voyant On/Off s’allume quand l'effet est activé. Quand un effet est désactivé, le voyant On/Off est éteint et l'icône de l'effet est atténuée à l'écran. À...
- Page 20 Remplacement d'effets Les effets d’une mémoire de patch peuvent être remplacés par d'autres à votre gré. Avec , sélectionnez dans l'Écran d'accueil une mémoire de patch contenant un effet que (→ Changement de mémoire de vous souhaitez remplacer patch). Avec , sélectionnez l'effet que vous souhaitez remplacer. Pressez Cela ouvre l'Écran LIBRARY (bibliothèque)
- Page 21 Pressez Cela remplace l'effet sélectionné et rouvre l'Écran d'accueil. NOTE Si un effet a été supprimé à l'aide de l'appli Handy Guitar Lab for MS-200D+, apparaît et l'effet est désactivé.
- Page 22 Réglage des paramètres d'effet Les effets individuels utilisés dans les mémoires de patch peuvent être réglés. Avec , sélectionnez dans l'Écran d'accueil une mémoire de patch contenant un effet (→ Changement de mémoire de auquel vous souhaitez apporter des modifications patch). Avec , sélectionnez l'effet dont vous désirez régler les paramètres.
- Page 23 Tournez pour régler un paramètre d’effet. Pressez pour revenir à l'écran d'origine. Lorsque les paramètres occupent plusieurs pages, apparaissent en bas de l'écran. Avec , affichez les paramètres à régler. Fonctions spéciales du footswitch Certains effets affectent des fonctions spéciales au footswitch, dont l’activation de l’effet uniquement lorsque le footswitch est pressé.
- Page 24 Ajout d'effets Des effets peuvent être ajoutés aux mémoires de patch. La MS-200D+ permet de combiner librement 2 effets. Avec , sélectionnez dans l'Écran d'accueil une mémoire de patch dans laquelle vous (→ Changement de mémoire de souhaitez ajouter un effet patch). Pressez Cela ouvre l’écran ADD EFFECT (ajouter un effet).
- Page 25 Tournez pour choisir un ajout à gauche ou à droite, et pressez Cela ouvre l'Écran LIBRARY (bibliothèque) qui affiche tous les effets. Sélectionnez l'effet à ajouter. (→ Remplacement d'effets) Pour annuler l'ajout d'un effet, tournez en écran ADD EFFECT et sélectionnez « CANCEL »...
- Page 26 Suppression d'effets Les effets peuvent être supprimés dans les mémoires de patch. Avec , sélectionnez dans l'Écran d'accueil une mémoire de patch contenant l'effet que (→ Changement de mémoire de vous souhaitez supprimer patch). Avec , sélectionnez l'effet à supprimer. Pressez Cela ouvre l’écran DELETE EFFECT (supprimer l'effet).
- Page 27 Pour annuler la suppression de l'effet, tournez afin de sélectionner « CANCEL » (annuler) et pressez À savoir Si le dernier et seul effet de la mémoire de patch est supprimé, l'écran SELECT EFFECT (sélectionner un effet) (→ Remplacement s'ouvre. Pressez et sélectionnez un effet. d'effets)
- Page 28 Changement de l'ordre des effets Les effets peuvent être réordonnés comme désiré dans une mémoire de patch. Avec , sélectionnez dans l'Écran d'accueil une mémoire de patch dans laquelle vous (→ Changement de mémoire de souhaitez changer l'ordre des effets patch). Avec , sélectionnez un effet à...
- Page 29 Tournez pour amener l'effet sur la position désirée. Pressez Cela confirme la réorganisation et rouvre l'Écran d'accueil.
- Page 30 Changement du routage des effets Le routage des effets peut être choisi pour chaque mémoire de patch. Avec , sélectionnez dans l'Écran d'accueil la mémoire de patch pour laquelle vous (→ Changement de mémoire de souhaitez changer le routage des effets patch).
- Page 31 Réglage Explication SERIES Cela connecte les effets en série. PARALLEL Cela connecte les effets en parallèle. ALTERNATE L'effet qui n'est pas affiché est désactivé. Cela peut être utilisé comme une connexion à un commutateur. Pressez L'Écran d'accueil réapparaît.
- Page 32 Réglage de la fonction du footswitch en écran d'accueil La fonction du footswitch en Écran d'accueil peut être réglée pour chaque mémoire de patch. Avec , sélectionnez dans l'Écran d'accueil la mémoire de patch pour laquelle vous Écran d'accueil (→ Changement de mémoire de souhaitez régler la fonction du footswitch en patch).
- Page 33 Réglage Explication SINGLE EFFECT ON/OFF Presser le footswitch active/désactive un effet. ALL EFFECT ON/OFF Presser le footswitch active/désactive tous les effets. Pressez Cela rouvre l'Écran d'accueil.
- Page 34 Changement de mémoire de patch La MS-200D+ gère les effets dans des mémoires de patch. Une mémoire de patch peut contenir jusqu'à 2 effets, et mémorise leur activation/désactivation ainsi que les réglages de leurs paramètres. Avec , sélectionnez une mémoire de patch dans l'Écran d'accueil.
- Page 35 Emploi de la fonction PRESELECT (présélectionner) La MS-200D+ dispose d'une fonction de présélection. Si PRESELECT est activé (ON), le changement de mémoire de patch n'est pas immédiat lorsque l'on utilise pour cela . Il faut ensuite presser pour finaliser le changement de mémoire de patch. Cela permet, durant le jeu, de passer directement à...
- Page 36 Tournez pour activer (ON) ou désactiver (OFF) cette fonction. Réglage Explication Active la fonction PRESELECT. Désactive la fonction PRESELECT. Pressez Cela valide le réglage. Pressez L'Écran d'accueil réapparaît.
- Page 37 Sélection des mémoires de patch avec PRESELECT sur Avec dans l'Écran d'accueil, affichez la prochaine mémoire de patch à sélectionner. Exemple : sélection de la mémoire de patch 008 pendant le jeu avec la 001 Le voyant On/Off clignotera. Pressez pour confirmer la sélection. Un effet de la mémoire de patch sélectionnée s'affichera.
- Page 38 Gestion des mémoires de patch Changement des noms de mémoires de patch Avec , sélectionnez dans l'Écran d'accueil la mémoire de patch dont vous souhaitez (→ Changement de mémoire de changer le nom patch). Pressez pour ouvrir l'Écran MENU. Tournez pour sélectionner « PATCH NAME » (nom du patch) et pressez Cela ouvre l'écran PATCH NAME.
- Page 39 Tournez pour déplacer le curseur. Tournez pour insérer un caractère. • Pressez pour supprimer le caractère qui précède le curseur. • Pressez et maintenez pour supprimer tous les caractères. Pressez Cela valide le nom et rouvre l'Écran d'accueil. À savoir Les caractères et symboles qui peuvent être utilisés sont les suivants.
- Page 40 Copie et sauvegarde des mémoires de patch La fonction AUTO SAVE est activée (ON) par défaut. Lorsqu'elle est désactivée (OFF), les changements, dont les réglages des effets et de volume, ne sont pas sauvegardés automatiquement. Dans ce cas, enregistrez manuellement les modifications effectuées. Les mémoires de patch peuvent également être sauvegardées (copiées) dans d’autres emplacements.
- Page 41 (→ Réglage de la fonction AUTO Si AUTO SAVE est désactivé (OFF) SAVE), « SAVE PATCH » (sauvegarder la mémoire de patch) apparaît à la place de « COPY PATCH ». Dans ce cas, sélectionnez « SAVE PATCH ». Tournez pour sélectionner la mémoire de patch où arrivera la copie ou la sauvegarde et pressez Les mémoires de patch nommées « Empty »...
- Page 42 Effacement de mémoires de patch Les mémoires de patch inutiles peuvent être effacées. Avec , sélectionnez dans l'écran d'accueil la mémoire de patch que vous souhaitez (→ Changement de mémoire de effacer patch). Pressez pour ouvrir l'Écran MENU. Tournez pour sélectionner « ERASE PATCH » (effacer la mémoire de patch) et pressez Cela ouvre l'écran ERASE PATCH.
- Page 43 Tournez pour sélectionner « EXECUTE » (exécuter) et pressez Le contenu des mémoires de patch effacées est supprimé et celles-ci s'affichent sous le nom « Empty » (vide). Pour annuler l'effacement, tournez afin de sélectionner « CANCEL » (annuler) et pressez...
- Page 44 Création de mémoires de patch De nouvelles mémoires de patch peuvent être créées. Pressez pour ouvrir l'Écran MENU. Tournez pour sélectionner « NEW PATCH » (nouvelle mémoire de patch) et pressez Cela ouvre l'écran NEW PATCH. Tournez pour choisir où créer la mémoire de patch. Les mémoires de patch nommées « Empty »...
- Page 45 Pressez Cela crée une nouvelle mémoire de patch et ouvre l'écran SELECT EFFECT (sélectionner un effet). Suivez les instructions de « Remplacement d'effets » pour affecter des effets et modifier la mémoire de patch. Pour annuler la création, tournez afin de sélectionner « CANCEL » (annuler) et pressez NOTE 250 mémoires de patch peuvent être sauvegardées.
- Page 46 Restauration des réglages d'origine des mémoires de patch Après avoir modifié une mémoire de patch, il est possible de restaurer l'état dans lequel elle se trouvait immédiatement après avoir été sélectionnée ou son état par défaut, tel qu'en sortie d'usine. Pressez pour ouvrir l'Écran...
- Page 47 Pressez Cela restaure l'état de la mémoire de patch sélectionné à l'étape 4 et rouvre l'Écran d'accueil. Pour annuler cette opération, tournez afin de sélectionner « CANCEL » (annuler) et pressez...
- Page 48 Utilisation de l'accordeur Activation de l'accordeur Activez l'accordeur pour accorder une guitare au moyen de la MS-200D+. NOTE L'accordeur ne peut pas être utilisé lorsque l'effet sélectionné a une fonction spéciale assignée, comme les effets qui ne sont activés que lorsque le footswitch est pressé. Pressez et maintenez Cela active l’accordeur et ouvre son écran.
- Page 49 Changement des réglages de l'accordeur Le diapason de référence de l’accordeur et le type d’accordeur peuvent être changés. Il est également possible d’accorder en flat tuning. Réglage du mode de sortie Tournez pour régler le mode de sortie. Réglage Explication BYPASS Le son de la guitare est produit mais les effets sont contournés (par « bypass »).
- Page 50 Changement du diapason de l'accordeur Tournez pour changer la hauteur du diapason. À savoir La plage de réglage est de 430–450 Hz pour le A médian (rappelons qu'en notation anglo-saxonne, C = do, D = ré, E = mi, F = fa, G = sol, A = la et B = si).
- Page 51 Choix du type d’accordeur Tournez pour sélectionner le type d’accordeur. Réglage Explication CHROMATIC (chromatique) L’écart de hauteur est affiché par rapport à la note la plus proche (en demi-tons). Autres types d’accordeur Le numéro de la corde la plus proche est affiché en fonction du type sélectionné, et l’écart par rapport à...
- Page 52 Emploi de flat tunings Toutes les cordes peuvent être abaissées d’un (♭1), deux (♭2) ou trois (♭3) demi-tons par rapport à l’accordage ordinaire. Tournez pour changer le flat tuning. NOTE Le flat tuning ne peut pas être utilisé si l’accordeur est réglé sur le type CHROMATIC.
- Page 53 Contrôle de la MS-200D+ à partir d'un iPhone/ iPad La MS-200D+ peut être contrôlée depuis un iPhone/iPad au moyen de l’appli Handy Guitar Lab for MS-200D + pour iOS/iPadOS. NOTE L'appli Handy Guitar Lab for MS-200D+ doit être installée au préalable sur l'iPhone/iPad. L'appli Handy Guitar Lab for MS-200D+ peut être téléchargée depuis l'App Store.
- Page 54 NOTE • Utilisez un câble USB (Type-C) permettant le transfert de données. L'écran suivant apparaît une fois la MS-200D+ connectée. L'écran suivant s'affiche si vous avez utilisé un câble ne prenant pas en charge le transfert de données. Remplacez-le par un câble permettant le transfert de données. •...
- Page 55 Réglages de l’unité Réglage du niveau général de sortie Le volume du son produit par la MS-200D+ peut être réglé. Réduisez le volume si le son sortant souffre de distorsion. Sélectionnez « OUTPUT VOLUME » (volume de sortie) dans l'Écran MENU. Tournez pour régler le volume.
- Page 56 Réglage de la fonction AUTO SAVE Si la fonction AUTO SAVE (sauvegarde automatique) est activée (ON), les mémoires de patch sont automatiquement sauvegardées lorsqu’on modifie leur contenu. Sélectionnez « AUTO SAVE » (sauvegarde automatique) dans l'Écran MENU. Tournez pour activer (ON) ou désactiver (OFF) cette fonction. Réglage Explication Active la fonction AUTO SAVE.
- Page 57 Réglage du son en écran LIBRARY Le son qui peut être vérifié dans l'Écran LIBRARY (bibliothèque) peut aussi être changé. Sélectionnez « LIBRARY SOUND » (son de la bibliothèque) dans l'Écran MENU. Tournez pour changer le réglage. Réglage Explication SINGLE EFFECT SOUND Cela permet de vérifier isolément le son du seul effet sélectionné.
- Page 58 Indication du type des piles/batteries utilisées Indiquez le type des piles/batteries utilisées pour un affichage fidèle de la charge restante. Sélectionnez « BATTERY TYPE » (type des piles/batteries) dans l'Écran MENU. Tournez pour indiquer le type des piles/batteries utilisées. Réglage Explication ALKALINE Piles alcalines Ni-MH Batteries nickel-hydrure métallique...
- Page 59 Réglage de luminosité du rétroéclairage La luminosité du rétroéclairage peut être réglée. Sélectionnez « NORMAL » pour prolonger la durée de vie des piles/batteries. Sélectionnez « BACKLIGHT » (rétroéclairage) dans l'Écran MENU. Tournez pour régler la luminosité du rétroéclairage. Réglage Explication NORMAL C'est la luminosité normale. BRIGHT Rend le rétroéclairage plus lumineux.
- Page 60 Réglage du contraste de l’écran Le contraste de l’écran peut être réglé. Sélectionnez « CONTRAST » (contraste) dans l'Écran MENU. Tournez pour régler le contraste de l'écran. La valeur de réglage est affichée à l'écran. Pressez Cela valide le réglage. Pressez L'Écran d'accueil réapparaît.
- Page 61 Réglage du mode d'économie d'énergie (ECO MODE) Cette fonction peut être utilisée pour couper automatiquement l'alimentation après 10 heures sans utilisation. Sélectionnez « ECO MODE » (mode d'économie d'énergie) dans l'Écran MENU. Tournez pour activer (ON) ou désactiver (OFF) cette fonction. Réglage Explication L'alimentation se coupe automatiquement après 10 heures sans utilisation.
- Page 62 Version du programme de démarrage Pressez Cela rouvre l'Écran d'accueil. Mise à jour Le firmware de la MS-200D+ peut être mis à jour dans sa version la plus récente. Le firmware le plus récent peut être téléchargé depuis le site web de ZOOM (zoomcorp.com).
- Page 63 Restauration des réglages d'usine Les réglages d'usine par défaut peuvent être restaurés. Sélectionnez « FACTORY RESET » (réinitialisation d'usine) dans l'Écran MENU. Tournez pour sélectionner « YES » (oui). Pressez La réinitialisation sera exécutée, restaurant ainsi les réglages par défaut. NOTE La réinitialisation remplace tous les réglages, y compris les mémoires de patch, par les valeurs d'usine par défaut.
- Page 64 Consultation des dernières informations concernant la MS-200D+ Un code 2D peut être affiché sur l'écran de la MS-200D+, donnant accès à l'aide la concernant. Sélectionnez « HELP » (Aide) dans l'Écran MENU. Utilisez par exemple un smartphone ou une tablette pour lire le code 2D affiché dans l'écran Help (aide).
- Page 65 Il y a beaucoup de bruit • Vérifiez qu’un câble d’instrument n'en est pas la cause. (→ Faire les • Utilisez un authentique adaptateur secteur ZOOM. connexions) Les piles/batteries se déchargent rapidement Faire les réglages suivants peut augmenter la durée de fonctionnement des piles/batteries.
- Page 66 Bruit de fond (bruit OUTPUT −100 dBu résiduel) Alimentation Adaptateur secteur : CC 9 V, 500 mA, avec pôle négatif au centre (ZOOM AD-16) 2 piles/batteries AA (alcalines, lithium ou batteries rechargeables NiMH) Durée estimée de • Ces valeurs sont Piles alcalines : environ 7 heures fonctionnement sur piles/ approximatives.
- Page 67 Poids 346 g (sans les piles/batteries) 393 g (avec les piles/batteries) Note : 0 dBu = 0,775 V...
