2.1.3 Exemple avec des sondes de sol
à la sonde n°1, elle peut être préparée pour une prochaine installation.
2.1.4 Rallonger le câble d'une sonde de sol
La sonde de sol est constituée de 2 parties : une partie sonde avec
un câble de sonde, et un tube de sonde.
Un câble de 15 mètres est fourni avec la partie sonde. Environ 50
centimètres de ce câble doivent être enroulés à l'intérieur du fond
du tube de sonde, laissant 14,5 mètres de libres pour raccorder la
sonde au contrôleur ECtemp 850.
Si l'emplacement choisi se situe au-delà de cette distance, une
extension de câble d'alimentation peut être nécessaire. Cette extension de câble de sonde doit
être un câble de 4 fils électriques dont le diamètre est conforme au tableau de l'annexe A –
Extension du câble de sonde.
Notez chaque nouvelle couleur des 4 fils de l'extension du câble d'alimentation (blanc,
blanc, rouge et noir). Sondes de zones doubles : Ne PAS raccorder des extensions de câbles
8 | © Danfoss | 2019.03
ECtemp 850 IV

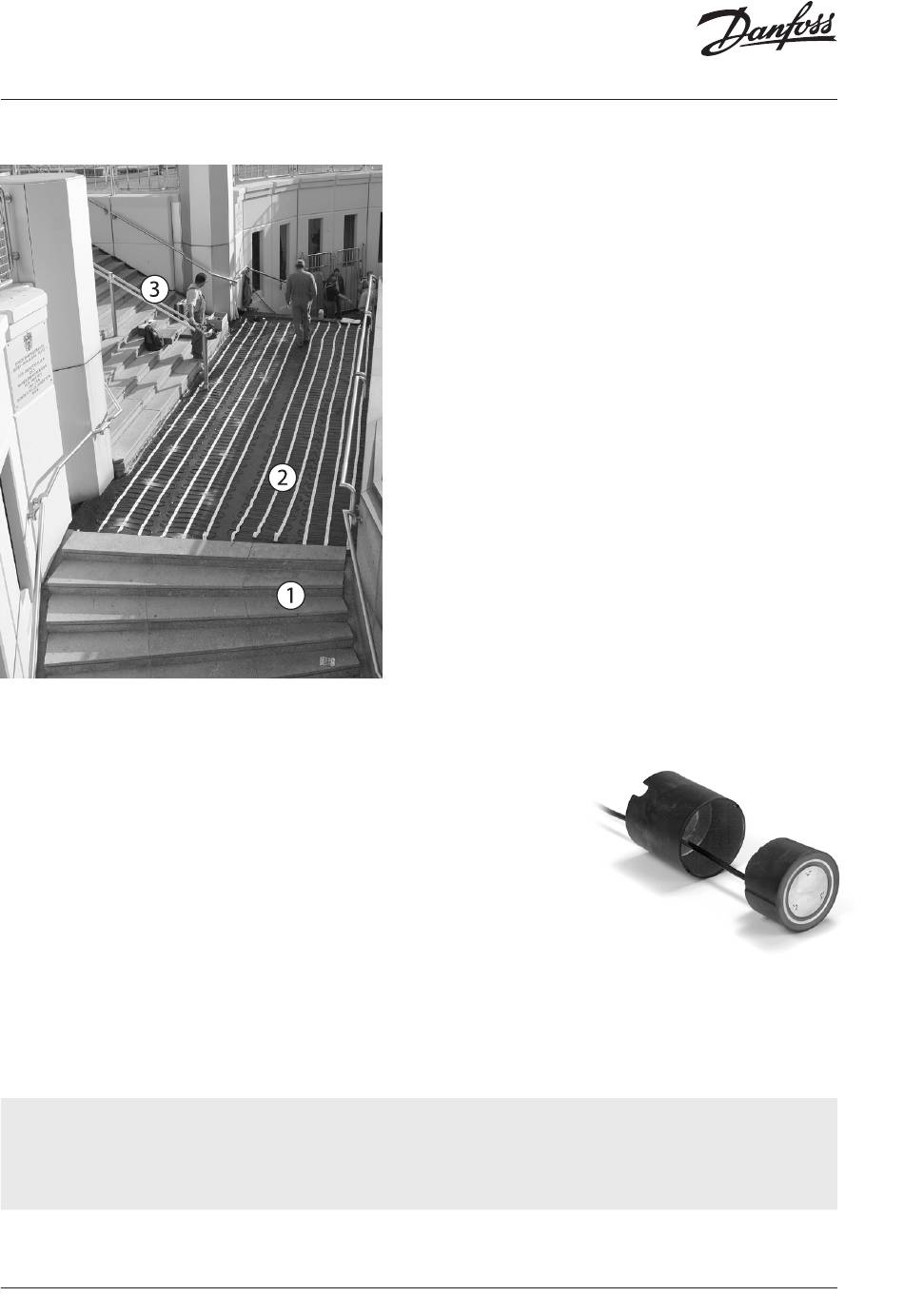

Dans cet exemple, la partie inférieure de l'escalier
(1), un palier (2) et la partie supérieure de l'escali-
er (3) sont chauffés. Selon le nombre de zones et
le niveau de sécurité de détection, 2 à 3 sondes
de sol peuvent être installées.
La sonde n° 1 est la plus importante car elle est
placée à l'endroit où la neige apparait générale-
ment en premier, à cause de l'ombre et de
l'amoncellement de neige, mais aussi parce que
les personnes marchent à cet endroit.
La sonde n° 2 est également importante car les
flaques d'eau sont fréquentes sur le palier. La
surface ombragée séchera en dernier à cet
endroit.
Si l'alimentation électrique est limitée, le palier
peut être une zone de priorité inférieure dans un
système de zone double.
La sonde n° 3 est pertinente si un niveau plus
élevé de sécurité de détection est requis. Ajoutée
d'alimentation issues de zones différentes.
