SPARC M10-4S

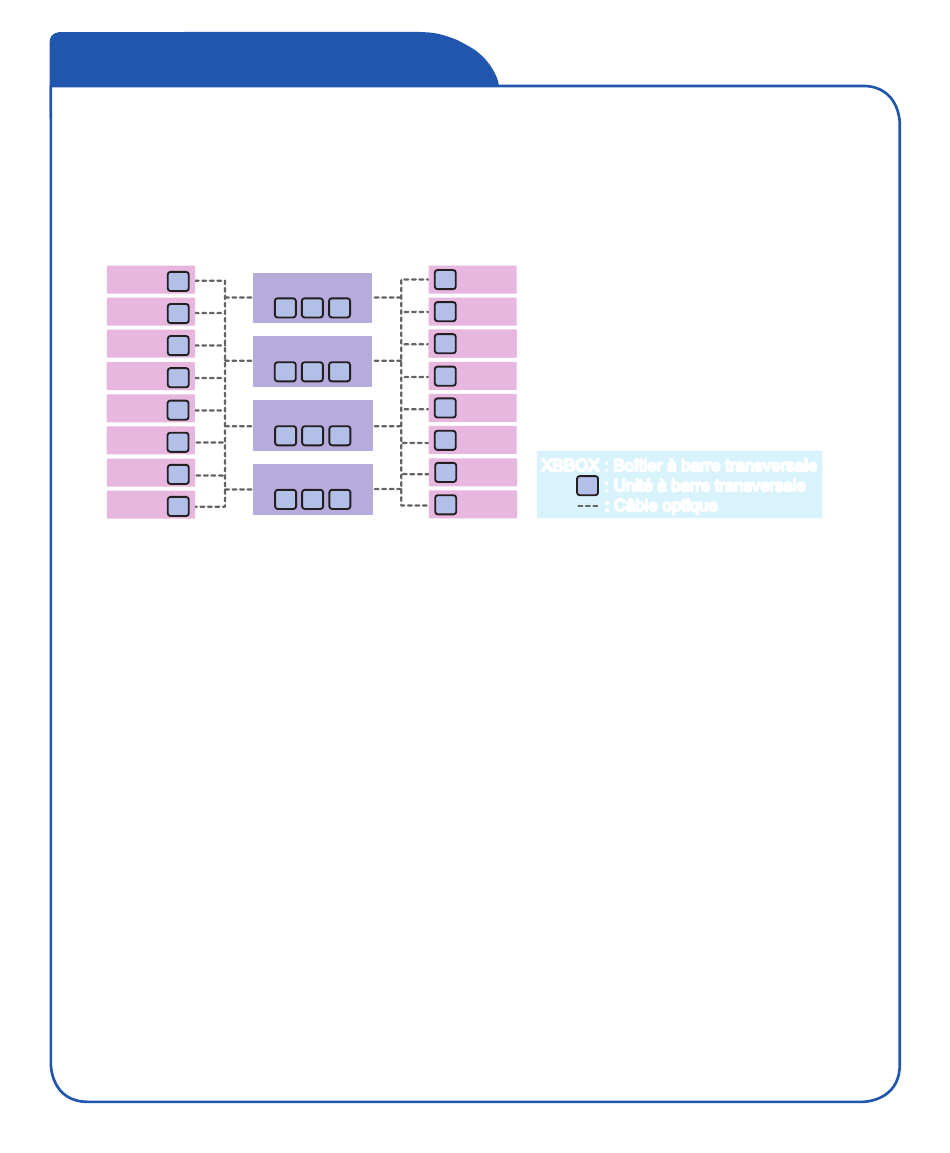

Configuration 16-BB (9-BB à 16-BB)
Il est possible de connecter jusqu'à 16 unités SPARC M10-4S en utilisant quatre
boîtiers à barre transversale incluant des unités à barre transversale (trois unités dans
chaque boîtier).
BB#00
BB#01
BB#02
BB#03
BB#04
BB#05
BB#06
BB#07
Chaque chiffre indiqué après BB# ou XBBOX# est l'ID pour l'identification (BB-ID).
Les blocs de construction sont numérotés à partir de 00, et les boîtiers à barre trans-
versale sont numérotés à partir de 80.
Pour des informations concernant la méthode de connexion, consultez le Guide
d'installation des systèmes SPARC M10.
Les boîtiers à barre transversale sont livrés montés sur un rack dédié (rack
d'extension) avec une unité de distribution de l'alimentation (UDA) dédiée et des
câbles à barre transversale.
Une configuration 8-BB (2-BB à 8-BB) utilise un rack d'extension 1, et une configura-
tion 16-BB (9-BB à 16-BB) utilise des racks d'extension 1 et 2.
(4)
XBBOX#80
XBBOX#81
XBBOX#82
XBBOX#83
BB#08
BB#09
BB#10
BB#11
BB#12
BB#13
XBBOX : Boîtier à barre transversale
XBBOX : Boîtier à barre transversale
BB#14
: Unité à barre transversale
: Unité à barre transversale
BB#15
: Câble optique
: Câble optique
- 10 -
