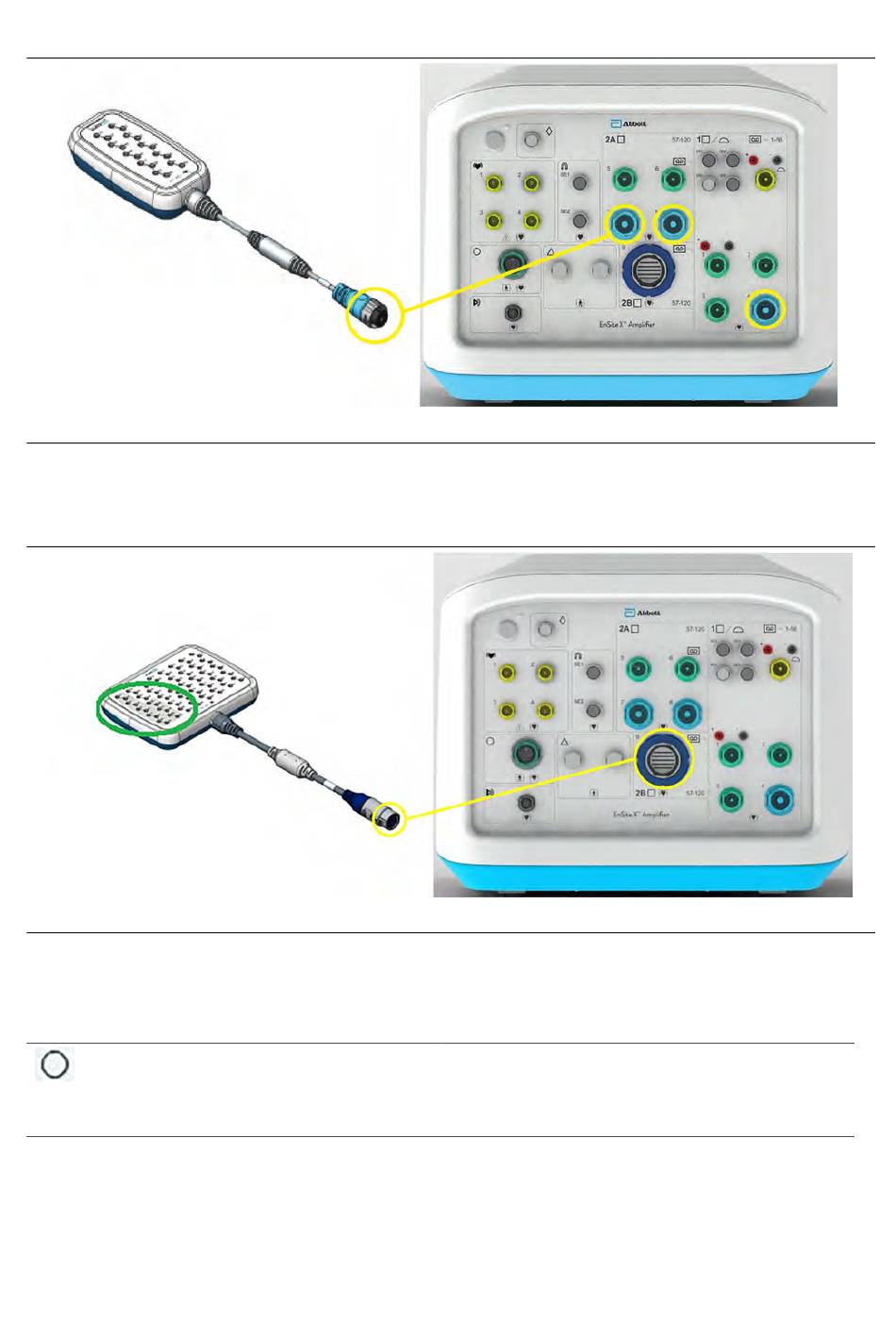

Figure 7. Ports de connexion du CIM à 20‑broches sur l'amplificateur EnSite™ X (entourés en jaune)
CIM à 20‑broches
Utiliser le CIM à 80 broches pour connecter des cathéters de diagnostic standard à l'amplificateur EnSite™ X à l'aide de connecteurs à broches
de 2 mm.
REMARQUE : Les broches 65 à 80 (la zone grise entourée en vert sur la figure suivante) ne sont pas routés vers un système d'enregistrement.
Connecter le câble du CIM à 80 broches au port BLEU FONCÉ sur le panneau avant de l'amplificateur EnSite™ X.
Figure 8. Port de connexion du CIM à 80‑broches sur l'amplificateur EnSite™ X (entourés en jaune)
CIM à 80‑broches
Connexion des électrodes de surface ECG et EnSite™ X à l'amplificateur EnSite™ X
Le module EnSite™ X SurfaceLink est utilisé pour connecter le câble ECG à 12 dérivations, les électrodes de surface EnSite™ X, l'électrode ECG
RL EnSite™ X et l'électrode de référence du système EnSite™ X à l'amplificateur EnSite™ X. Les électrodes de surface EnSite™ X sont repérées
par un code couleur correspondant aux points de connexion sur le module.
Panneau avant de l'amplificateur EnSite™ X
Panneau avant de l'amplificateur EnSite™ X
Brancher le câble du module EnSite™ X SurfaceLink à l'avant de
l'amplificateur EnSite™ X, au niveau du connecteur marqué d'un
symbole circulaire. Utiliser le symbole figurant sur le câble pour
déterminer le point de connexion correct sur
l'amplificateur EnSite™ X.
