Manual d'utilisation OI/LM80-FR Rev. F
LM80
Capteur de niveau laser
Measurement made easy
Moyenne Portée
Produits de niveau
Introduction

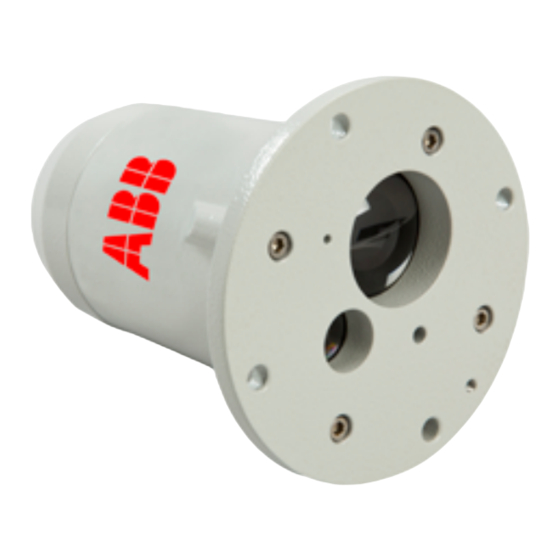

Le capteur de niveau laser LM80 est un émetteur laser de
haute performance capable de mesurer avec précision le
niveau, la distance et la position sur une grande étendue,
dans des environnements extrêmes. Le LM80 présente une
synchronisation avancée et un traitement sophistiqué des
signaux pour une haute précision jusqu'à 100 m (328 pi)
pour la mesure du niveau et jusqu'à 150 m (492 pi) pour le
positionnement.
Caractéristiques :
–
Portée : jusqu'à 100 m (328 pi) pour la mesure du niveau
et jusqu'à 150 m (492 pi) pour le positionnement
–
Aucune divergence du faisceau = aucun faux écho
–
Mesure toute surface à n'importe quel angle
–
Boîtier en aluminium solide
–
Port de purge intégré (NPT 1/8 po)
–
Aucune calibration nécessaire
–
Montage facile et intuitif
Options et accessoires :
–
Tubes antipoussière en acier inoxydable
–
Plaque de montage universelles de 4 et 6 po en acier
inoxydable pour des brides ANSI 150 et DIN PN10
–
Brides ANSI / DIN avec face surélevée en acier inoxydable
–
Raccord Triclover 4 po
–
Appareil de communication avec le laser (LCD2)
–
Bloc d'alimentation portatif
