Votre filtre à cartouches Hayward SwimClear™ combine une filtration de l'eau de qualité supérieure et une structure entièrement
résistante à la corrosion et se caractérise par sa facilité d'utilisation. Les filtres sont conçus pour une utilisation continue ou inter-
mittente, peuvent être installés au-dessus ou au-dessous du niveau de l'eau et conviennent pour les piscines ou les spas, en
eau douce comme en eau salée. Les filtres SwimClear™ utilisent des cartouches filtrantes multiples, réutilisables, en polyester
renforcé pour obtenir une eau très limpide, avec des cycles de filtration longs et un minimum d'entretien.
⚠
ATTENTION
- Ce produit doit être installé et entretenu exclusivement par un professionnel qualifié.

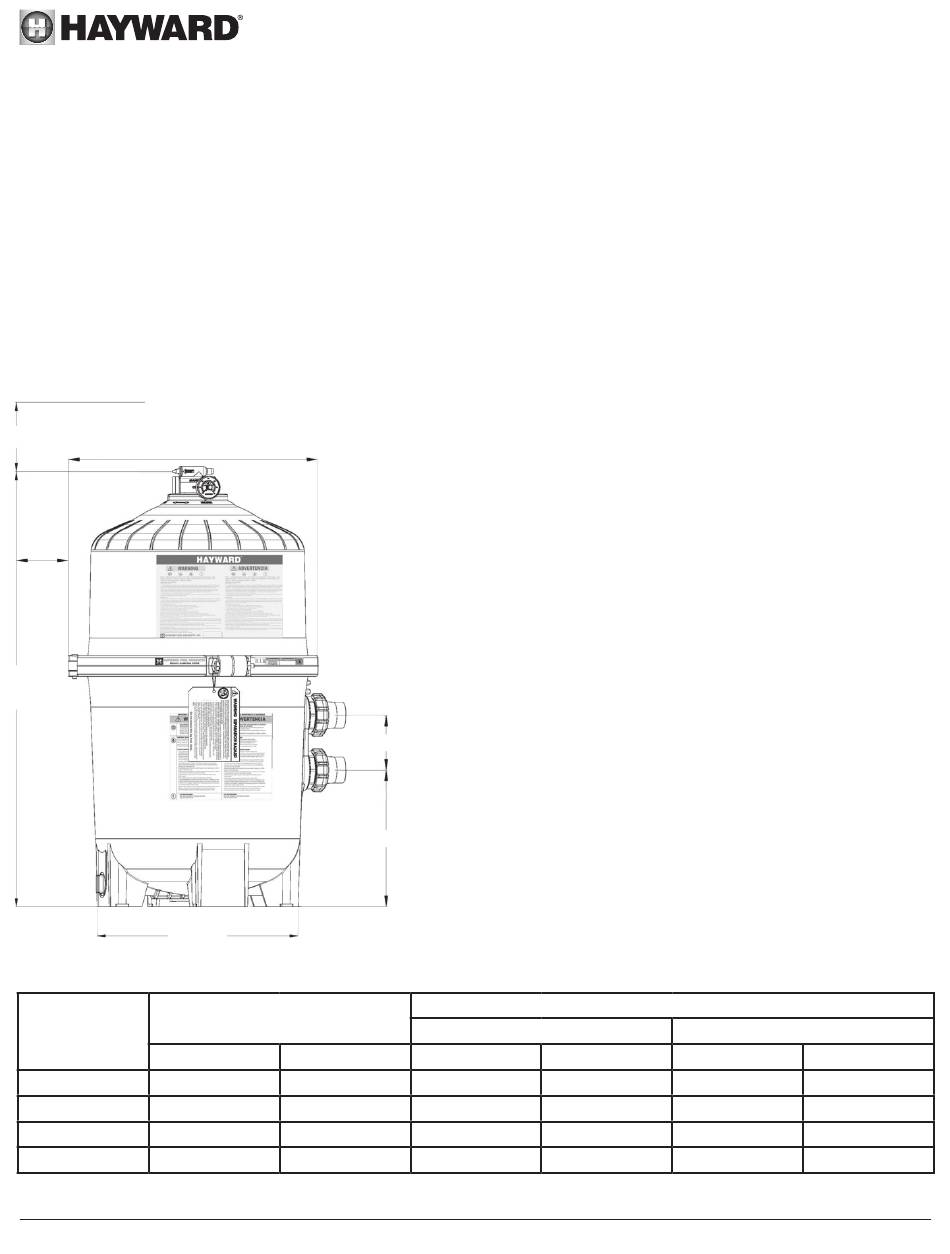

C
66 cm
B
A
45,7 cm
Pouces
C3030EURO
C4030EURO
C5030EURO
C7030EURO
N'UTILISEZ QUE DES PIÈCES DÉTACHÉES D'ORIGINE HAYWARD
Page 4 sur 8
INFORMATIONS GÉNÉRALES
INSTALLATION
12,7 cm
31,75 cm
A
Cm
34.5
88
40.5
103
46.5
118
52.5
133
De simples outils (tournevis et clés), ainsi que de la colle pour tube
PVC, sont nécessaires pour installer et/ou entretenir le filtre.
1. Le système de filtration doit être installé sur une dalle en béton
ou toute autre surface plane et rigide. Choisissez une zone
aérée et bien drainée (qui n'est pas inondée lorsqu'il pleut).
Positionnez le filtre de manière à ce que les raccords de tuyau-
terie et le bouchon de vidange bénéficient d'un accès facile et
pratique pour le fonctionnement, l'entretien, la maintenance et
l'hivernage.
2. Positionnez le filtre de manière à ce qu'il puisse se vider par
gravité.
3. Dans la mesure du possible, essayez de placer la pompe et le
filtre à l'ombre afin qu'ils ne soient pas exposés continuellement
à la lumière directe du soleil.
4. Raccorder la conduite venant de la pompe sur l'entré "Pump" du
filtre.
5. Raccorder la conduite de retour sur la sortie "Return" du filtre.
6. Si le manomètre n'a pas encore été installé, appliquez du téflon
en ruban sur le filetage du manomètre et vissez soigneusement
le manomètre dans son logement.
7. Ne placez pas les commandes de la pompe sur ou à proximité
du filtre.
8. Vérifiez que l'évacuation de l'eau de la vanne de purge manuelle
du filtre soit dirigée à l'opposé des appareils électriques
Coté «B»
Pouces
18
18
18
18
SwimClear™
Espacement requis
Coté «C»
Cm
Pouces
46
16
46
18
46
22
46
28
Cm
41
46
56
71
Rev. B
