APROLI 280/700
Robusto
230 V - 50 Hz ±10%
1
4x1,5 mm²
7
8
2x1 mm²

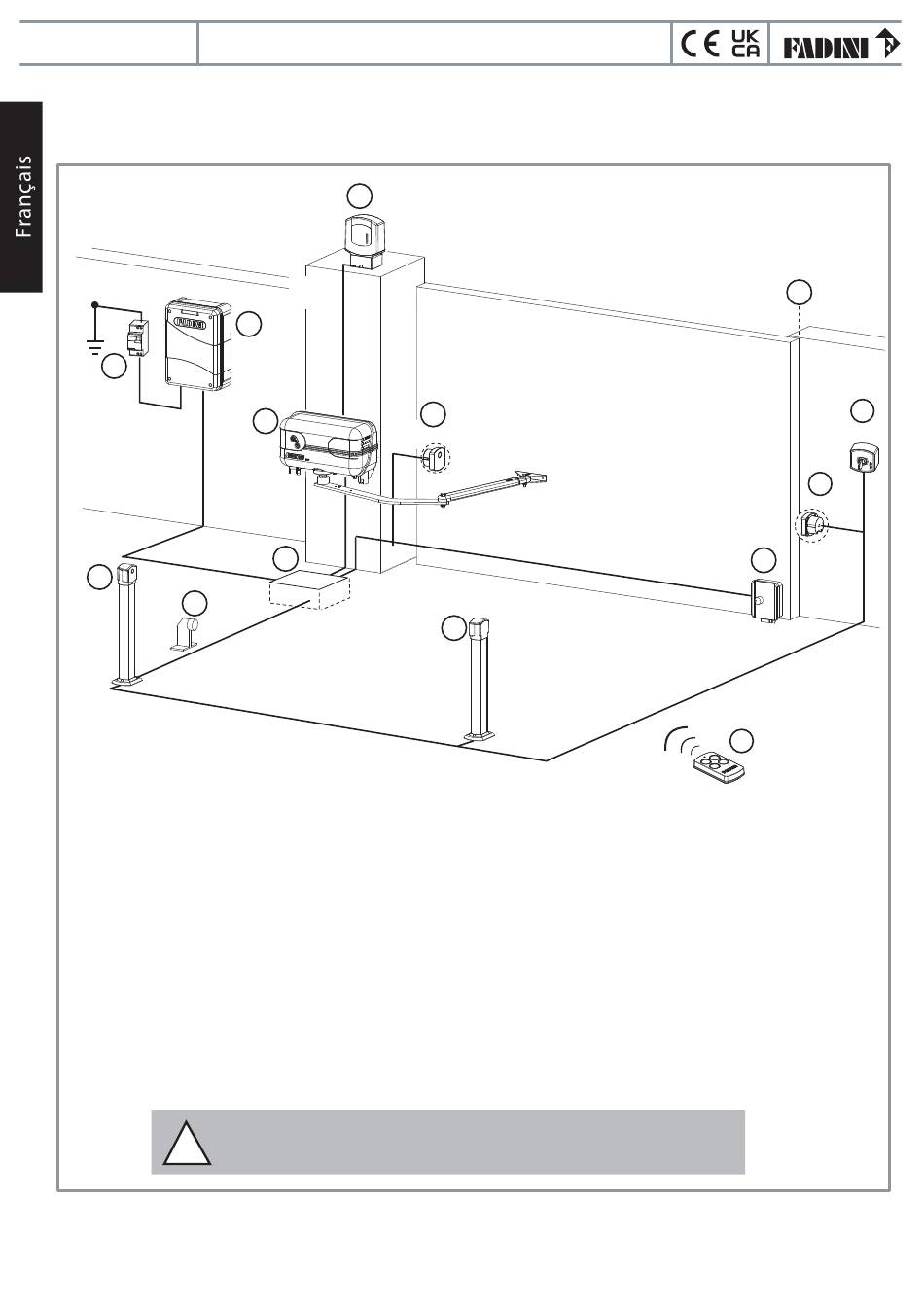

1 - Intérrupteur de ligne 230 V - 50 Hz magnéto-thermique différentiel de 0,03 A (au-délà de 100 m, câble de section 2,5 mm²)
2 - Programmateur avec radio enfichable
3 - Aproli 280/700 Robusto gauche
4 - Lampe clignotante
5 - Photocellule récepteur
6 - Puits de dérivation
7 - Potelet photocellule émetteur
8 - Butée d'ouverture
9 - Potelet photocellule récepteur
10 - Serrure électrique pour vantaux de longueur supérieure aux 2 m
11 - Butée de fermeture du vantail
12 - Photocellule émetteur
13 - Sélecteur à clé
14 - Emetteur radio
!
Automatisme hydraulique apparent avec bras articulé
pour portails à battant avec piliers de grandes dimensions
4
RG58
2x1 mm²
2
3
4x1 mm²
6
[A]
[A]
IMPORTANT: les butées d'arrêt du vantail à l'ouverture et à la fermeture
[A]:
sont très importantes pour le fonctionnement correct et pour la sécurité de
l'installation avec Aproli 280/700 Robusto.
5
4x1 mm²
9
4x1 mm²
4
11
13
4x1 mm²
12
2x1 mm²
10
2x1 mm²
14
Fig. 2
